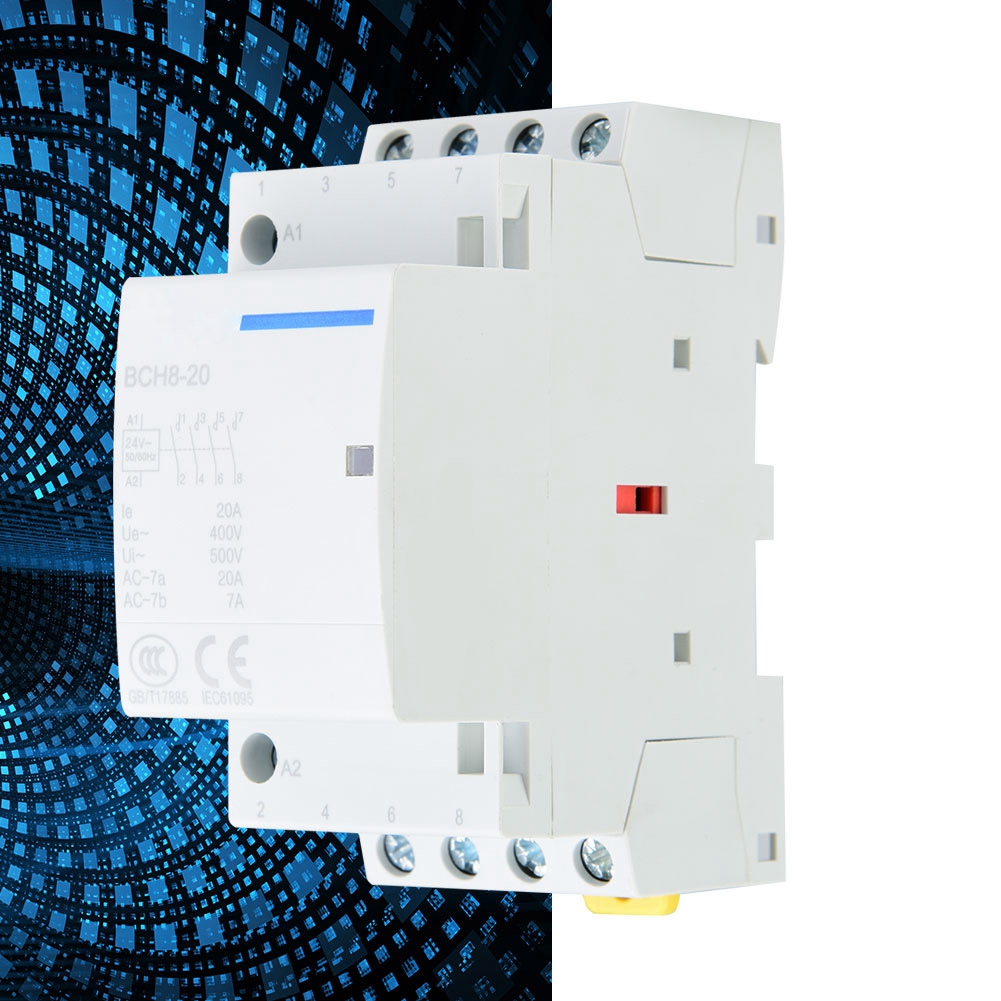

4p 4no 20a Haushalts-wechselstromschütz Din-schienenmontage (24v)

1. Konzipiert für den Einsatz im Haushalt, Montage auf 35-mm-DIN-Schiene. 2. Hochwertiges Isoliermaterial für maximale Betriebssicherheit. 3. Kompaktes, modulares Design für einfache Montage. 4. Schaltplan auf der Oberfläche des Schützes aufgedruckt. 5. Geräusch- und funkenfreier Betrieb. Spezifikation: Bemessungssteuerspannung (Us): AC 24 V, AC 220 V/230 V (optional) Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b) Konventioneller Heizstrom (Ith): 25 A Bemessungsisolationsspannung (Ui): 500 V AC Bemessungsbetriebsspannung (Ue): 400 V AC Polzahl: 4P (4NO) Maximale Schaltzyklen: 30 Schaltzyklen/Stunde Elektrische Lebensdauer: 100.000 Schaltzyklen Mechanische Lebensdauer: 1.000.000 Schaltzyklen Paketgewicht: ca. 219 g Betriebsart: 1) Dauerbetrieb (8 Stunden): Dies ist der Standardbetrieb. Der konventionelle Heizstrom Ith des Schützes wird durch diesen Betriebszustand bestimmt. 2) Intermittierender Betrieb: Die Bemessungsschaltfrequenz des Schützes beträgt in diesem Fall 30 Schaltzyklen/Stunde, der Lastfaktor 40 %. Funktionsbedingungen: Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C wird die Nennsteuerspannung Us an die Saugspule des Schützes angelegt, um diese auf Betriebstemperatur zu bringen. Anschließend schließt das Schütz zuverlässig bei jeder Spannung von 85 % bis 110 % Us. Die Auslösespannung beträgt 20 % bis 75 % Us. Lieferumfang: 1 x Wechselstrom-Schütz
