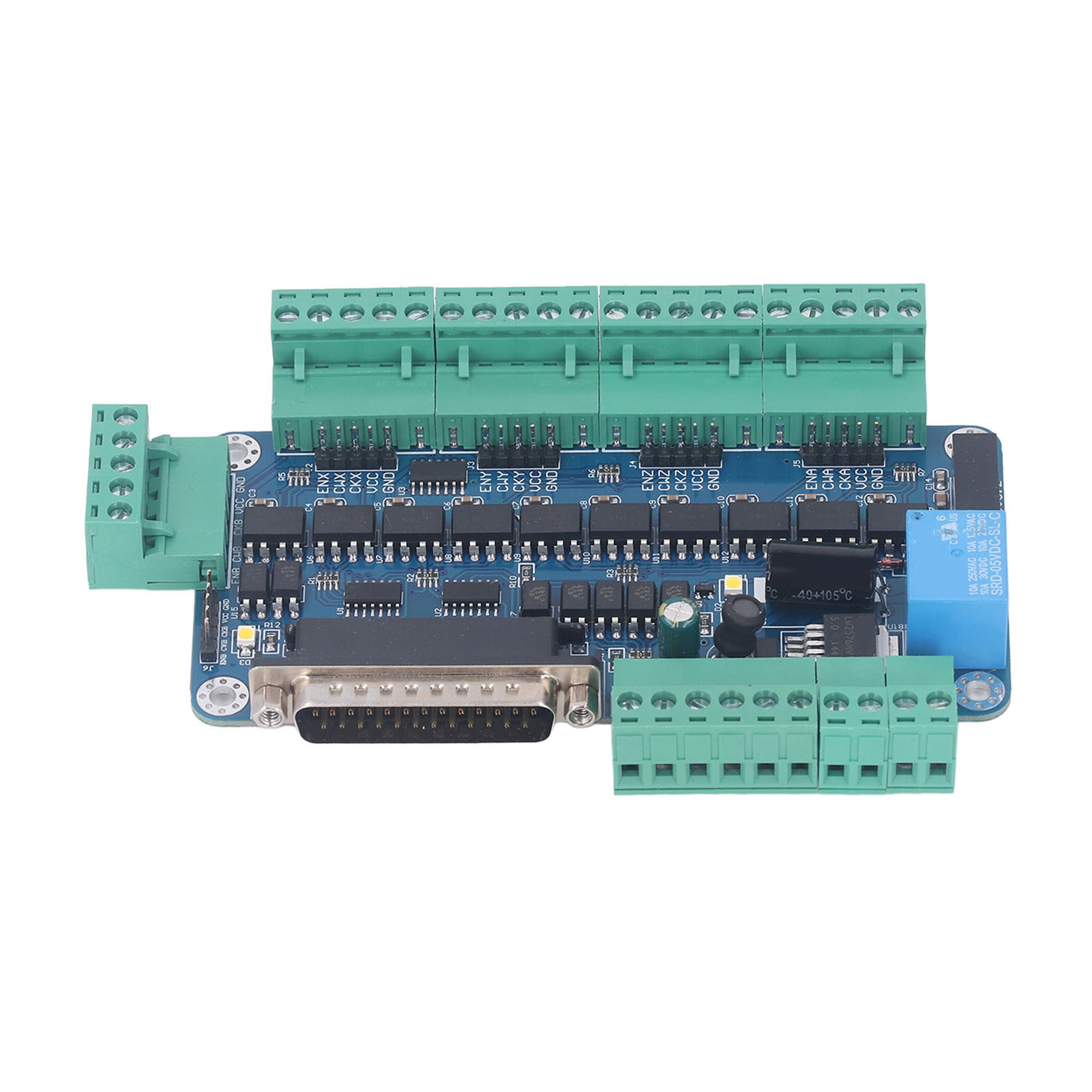

5-achsen-cnc-schrittmotor-steuerplatine Mit Steuerverteilung Für Mach3 12-60v Dc

1. KOMPATIBLES MODELL: Die Schrittmotor-Steuerplatine ist vollständig kompatibel mit MACH3, KCAM4 und EMC. 2. Die Host-Computer-Software unterstützt die Steuerung über den Parallelport. Alle 12 Datenübertragungs-Ausgangspins des Parallelports können genutzt und bis zu 5 Schrittmotortreiber angesteuert werden. 2. EINGÄNGE UND STEUERUNG: Die CNC-Schrittmotor-Schnittstellenplatine verfügt über 5 Eingangsschnittstellen mit Anschluss für einen Endschalter, einen Not-Aus-Schalter und einen Reset-Taster. 5 Eingangs-LEDs zeigen den Eingangsstatus an. Alle Eingänge werden zur einfachen Verkabelung über ein 12-A-Relais (Öffner/Schließer) gesteuert. 3. STROMVERSORGUNG UND SIGNALVERARBEITUNG: Die CNC-Steuerplatine kann über ein 5-V-USB-Netzteil oder ein externes Netzteil mit Strom versorgt werden. Sie ermöglicht Signalverstärkung, -filterung und -verarbeitung durch externe Treiber. 4. GESCHWINDIGKEIT UND SCHNITTSTELLE: Die CNC-Schnittstellenplatine unterstützt die Formung von Impuls- und Richtungssignalen zur Leistungssteigerung unter Last. Die Datenübertragungsgeschwindigkeit erreicht 10 Mbit/s. Der Ausgangsanschluss mit Erweiterungsschnittstelle kann ein 2,54-mm-Stiftstecker oder ein 2,54-mm-XH-Block sein. 5. SICHERE WÄRMEABLAGE: Die CNC-Steuerplatine verfügt über einen Verpolungsschutz. Selbst bei versehentlichem Anschluss wird der Chip nicht beschädigt, was einen sicheren Betrieb gewährleistet. Die Basis ist mit einem dicht verzahnten Kühlkörper ausgestattet, der eine effiziente Wärmeableitung und einen stabilen Gerätebetrieb sicherstellt. 6. OPTOKUPLER-ISOLIERUNG DES EINGANGS: Das Eingangssignal der Steuerplatine ist durch einen Hochgeschwindigkeits-Optokoppler isoliert, um Schrittverluste zu vermeiden. Das Impulsrichtungssignal verwendet zwei 6N137-Hochgeschwindigkeits-Optokoppler gleicher Güte. 7. FLEXIBILITÄT UND KOMFORT: Die Schrittmotor-Steuerplatine unterstützt verschiedene Halbstrom- und Stromwahlmodi und bietet so eine höhere Betriebsflexibilität. Der Dämpfungsmodus ist einstellbar, um einen ruhigen Motorlauf zu gewährleisten. Eine Konfigurationsmethodenliste ist auf der Platine verfügbar, um die Verwendung zu vereinfachen. 8. Kompakte Außenabmessungen: Das Kühlpad der CNC-Erweiterungsplatine misst 75 mm x 65 mm, die vier mechanischen Befestigungslöcher 67 mm x 58 mm (Durchmesser: 4 mm). Spezifikationen: Produkttyp: CNC-Schrittmotor-Steuerplatine; Stromversorgung: 5 V USB; Datenübertragungsgeschwindigkeit: max. 10 Mbit/s; Erweiterungsanschluss: ca. 2,54 mm; Spannung: 12–60 V; Abmessungen des Kühlpads: ca. 75 x 65 mm; Abmessungen der 4 mechanischen Befestigungslöcher: ca. 67 x 58 mm; Durchmesser der Befestigungslöcher: ca. 4 mm. Lieferumfang: 1 x Steuerplatine; 1 x Verbindungskabel
