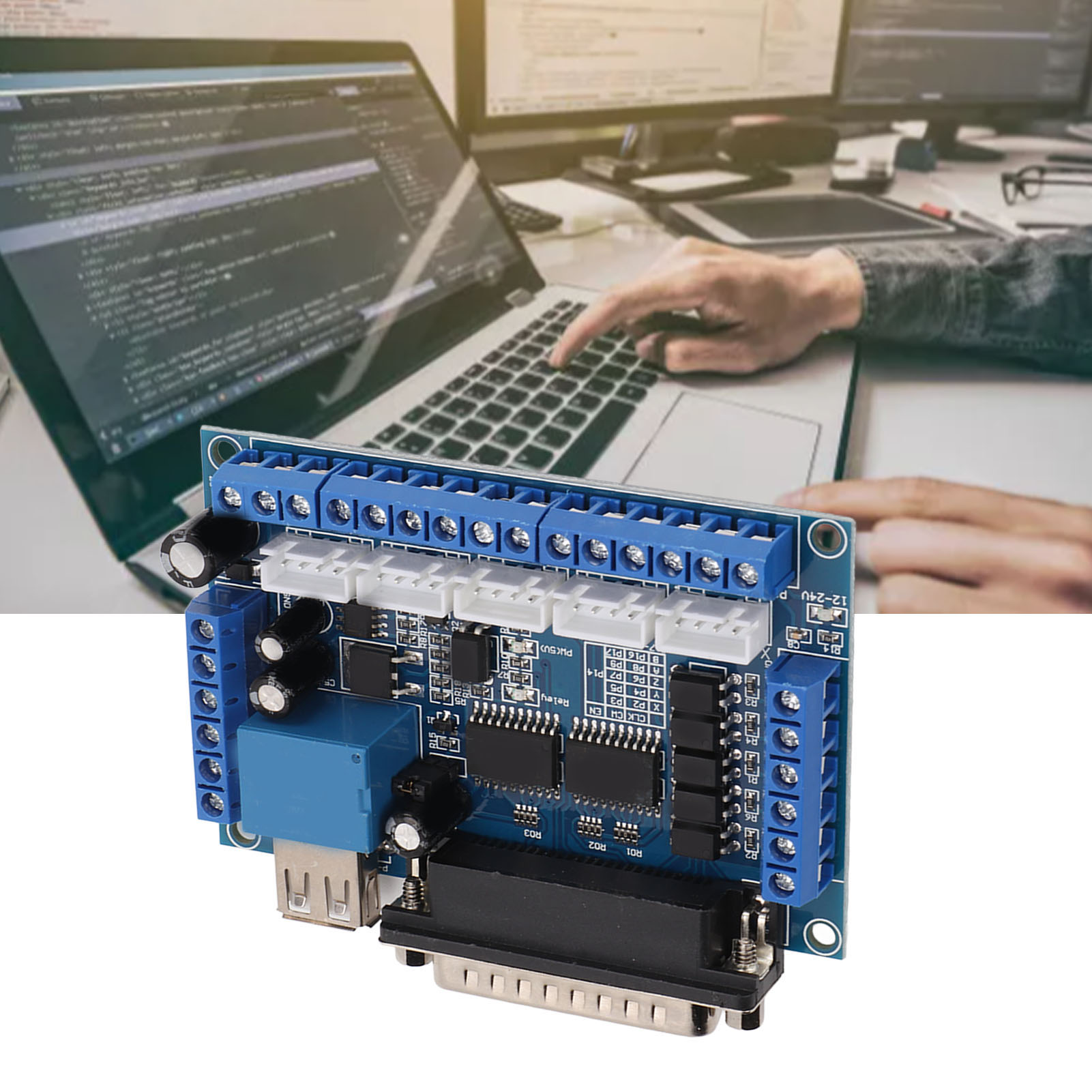

5-achsen-schrittmotor-steuerungsschnittstellenplatine Für Mach3 Cnc-graviermaschine Mit Optokoppler-isolationsplatine + Usb-kabel + Db25-kabel (blau)

Willkommen in unserem Shop! Entdecken Sie unsere Schrittmotortreiberplatine, die für die präzise und sichere Integration in Ihre CNC-Bearbeitungsprojekte entwickelt wurde. Hier die detaillierten Funktionen: 1. **USB-Stromversorgung**: Diese Platine unterstützt Steuerungssoftware wie MACH3 und die Steuerung über den Parallelport. Die USB- und Peripheriestromversorgung sind getrennt, um Ihren Computer optimal vor Überspannungen und Störungen zu schützen. 2. **Sichere Verbindung**: Peripherieeingang mit einem breiten Spannungsbereich von 12–24 V und Verpolungsschutz. Eine integrierte Not-Aus-Funktion schützt die Sicherheitsgrenzen Ihres Computersystems. 3. **17 Steuerausgänge**: Ein Relaisausgang (1 Kanal) dient der Spindelschaltersteuerung. Alle 17 Ports sind offen und können mit Optokopplertreibern verbunden werden, um bis zu 5 Achsen von Schrittmotoren anzusteuern. 4. **Optokoppler-Isolation**: Alle 0-10-V-Analogausgänge sind optoentkoppelt und ermöglichen so eine präzise Spindeldrehzahlregelung über einen geeigneten Analog-Schnittstellenwandler. 5. **Zusätzliche Funktionen**: Ausgang P1 kann als PWM-Ausgang verwendet werden und wird über einen Optokoppler zur Spindeldrehzahlregelung gesteuert. Er ist kompatibel mit Eingängen mit gemeinsamer Kathode oder gemeinsamer Anode und einem Logikpegel von 5 V. **Technische Daten**: - Produkttyp: Schrittmotortreiberplatine - Material: ABS - Abmessungen der Hauptplatine: ca. 90 x 60 mm (3,5 x 2,4 Zoll) **Lieferumfang**: - 1 x Schrittmotortreiberplatine (Blau) - 1 x Dual-USB-Kabel - 1 x DB25-Kabel Diese Platine bietet eine zuverlässige und vielseitige Lösung für Ihre CNC-Steuerungsanwendungen mit sicheren Verbindungen und robuster elektrischer Isolierung. Ideal für CNC-Enthusiasten und anspruchsvolle Profis.
