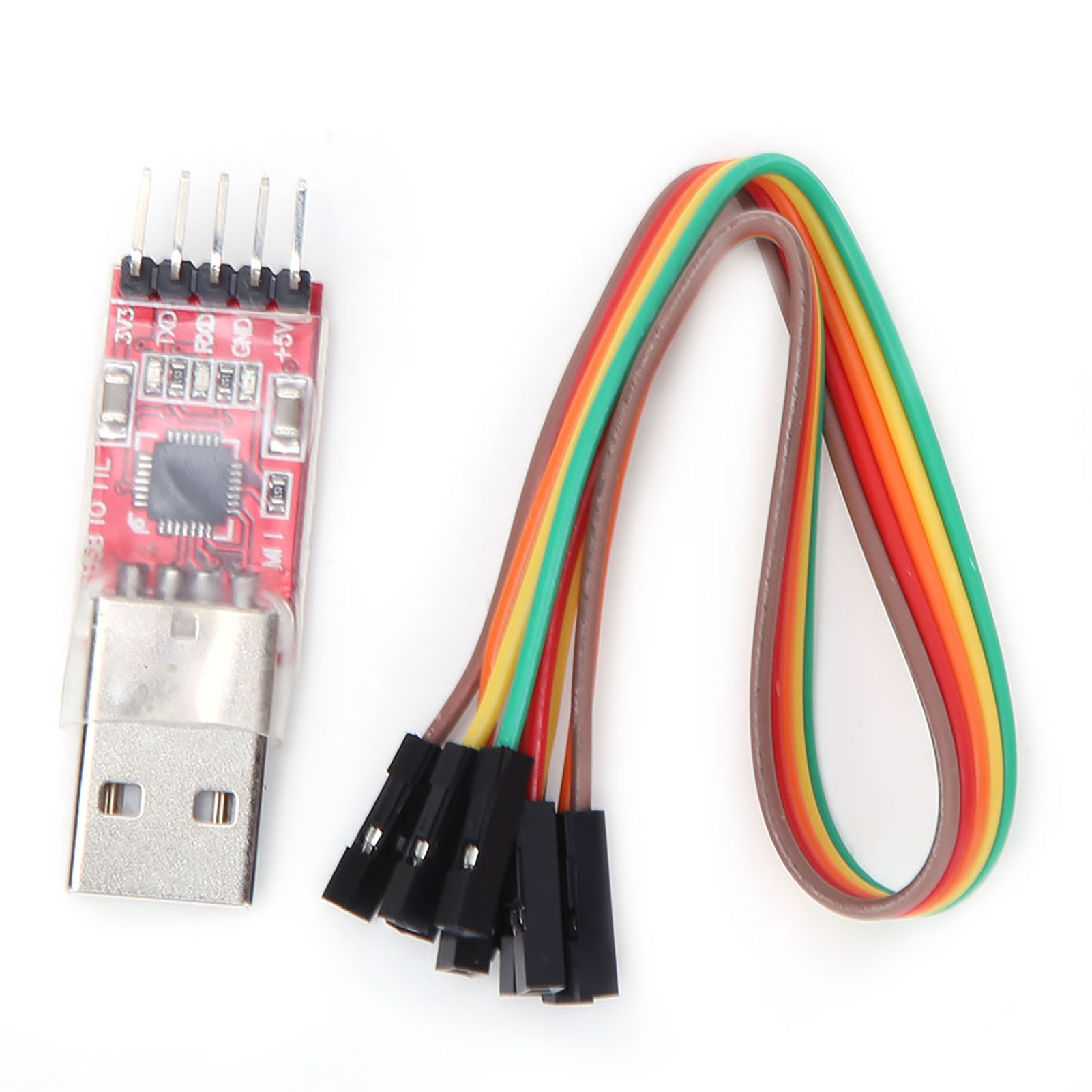

5-poliges Usb-zu-ttl-seriell-konvertermodul Mit Anschlusskabeln

Willkommen in unserem Shop! Dieses USB-zu-TTL-Seriell-Konvertermodul ist ein unverzichtbares Werkzeug für die Entwicklung und Kommunikation mit Mikrocontrollern wie STCs. Nach der Treiberinstallation erzeugt es eine virtuelle serielle Schnittstelle auf Ihrem Computer und vereinfacht so die Programmierung und Fehlersuche. Das Modul wird direkt über den USB-Anschluss Ihres Computers mit Strom versorgt und bietet mehrere praktische Ausgänge auf einer einzigen Stiftleiste: 3,3 V (mit einem maximalen Strom von 40 mA), 5 V, Masse (GND) sowie die Sende- (TX) und Empfangsleitung (RX). Es ist wichtig zu beachten, dass der Logikpegel der Signale an den TX/RX-Pins 3,3 V beträgt (High-Pegel). Das Modul ist mit zwei LED-Anzeigen ausgestattet: einer Status-LED, die nach korrekter Treiberinstallation leuchtet, und einer Kommunikationsaktivitäts-LED (Transceiver), die während des Datenaustauschs blinkt. Die Helligkeit dieser Aktivitäts-LED variiert in Abhängigkeit von der Baudrate: Je höher die Baudrate, desto geringer die Helligkeit. Es unterstützt einen breiten Bereich von Baudraten, von 300 bps bis 1 Mbps, und ist mit vielen Kommunikationsformaten kompatibel: 5-, 6-, 7- oder 8-Bit-Daten; 1, 1,5 oder 2 Stoppbits; und ungerade, gerade, Markierung, Leerzeichen oder keine Parität. Dieses Modul ist kompatibel mit Windows (Vista, XP, Server 2003/2008), Mac OS X/OS 9 und Linux. Für eine einfache Verbindung sind die Pins deutlich beschriftet: * **G**: Masse (GND) – an GND des Mikrocontrollers anschließen. * **O**: Stromversorgung (VCC OUT) – an VCC des Mikrocontrollers anschließen. * **R**: Empfang (RXD) – an Pin P3.1 (TXD) des STC-Mikrocontrollers anschließen. * **T**: Senden (TXD) – an Pin P3.0 (RXD) des STC-Mikrocontrollers anschließen. Ihre Bestellung enthält **1 Konvertermodul** und **1 Jumperkabel mit 5-poligem Stecker** für schnelle, einfache und sichere Verbindungen.
