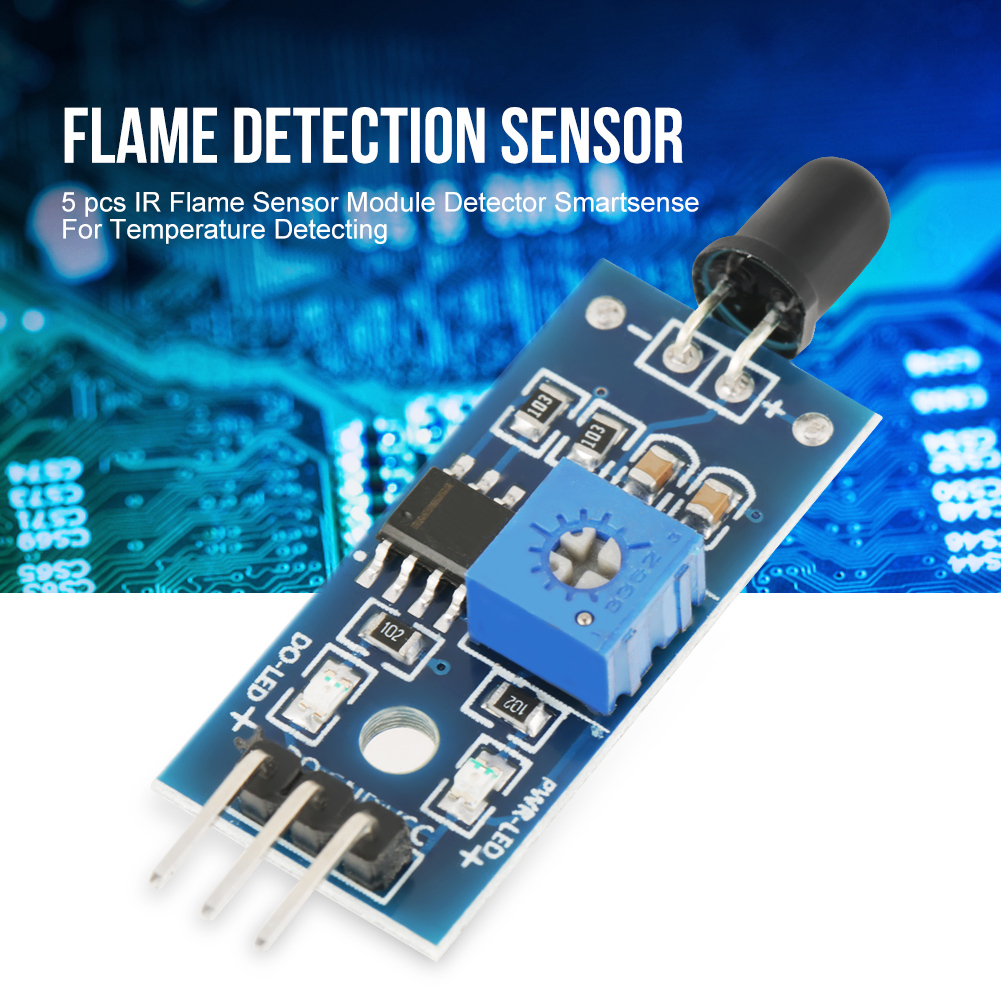

5 Smartsense Infrarot-flammensensormodule Zur Flammenerkennung

1. Kann Flammen oder Licht im Wellenlängenbereich von 760–1100 nm erkennen. Der Testabstand für eine Feuerzeugflamme beträgt 80 cm; je größer die Flamme, desto größer der Testabstand. 2. Der Erfassungswinkel beträgt ca. 60° und ist besonders empfindlich für das Flammenspektrum. 3. Die Empfindlichkeit ist einstellbar (siehe blaues digitales Potentiometer). 4. Komparatorausgang mit sauberem Signal, guter Wellenform und hoher Ansteuerleistung (über 15 mA). 5. Mit präzise einstellbarem Potentiometer zur Empfindlichkeitsanpassung. Mit einstellbarem Präzisionspotentiometer zur Empfindlichkeitsanpassung. Mit Befestigungslöchern für einfache Montage. Spezifikationen: Betriebsspannung: 3,3 V–5 V. Ausgangsformat: Digitale Schaltausgänge DO (0 und 1) und analoger Spannungsausgang AO. Komparator: Weitbereichsspannungskomparator LM393. Länge: 4,5 cm. Gewicht: 4 g. Verdrahtungshinweise: Produktverdrahtungsbeschreibung: VCC: 3,3–5 V Stromversorgung „+“. GND: Stromversorgung „-“. DO: TTL-Schaltsignalausgang. AO: Analogsignalausgang (Spannungssignal). Gebrauchsanweisung: 1. Der Flammensensor reagiert am empfindlichsten auf Flammen, ist aber auch bei normalem Licht empfindlich. Er wird üblicherweise als Flammenalarm verwendet. 2. Die Ausgangsschnittstelle kann direkt an den I/O-Port eines Mikrocontrollers angeschlossen werden. 3. Der Sensor muss in ausreichendem Abstand zur Flamme gehalten werden, um Beschädigungen zu vermeiden. Der Testabstand für eine hellere Flamme beträgt 80 cm. Je größer die Flamme, desto größer der Testabstand. 4. Analogausgang und AD-Wandlung ermöglichen eine höhere Genauigkeit. 5. Erkennt der Sensor eine Flamme, Sonnenlicht oder Infrarotlicht und erreicht den am Potentiometer eingestellten Schwellenwert, leuchtet die grüne Kontrollleuchte auf und der DO-Ausgang gibt ein niedriges Signal (0–0,1 V) aus. Leuchtet die grüne Kontrollleuchte nicht, gibt der DO-Ausgang eine hohe Spannung von ca. 3 V aus. Lieferumfang: 5 x IR-Flammensensormodul
