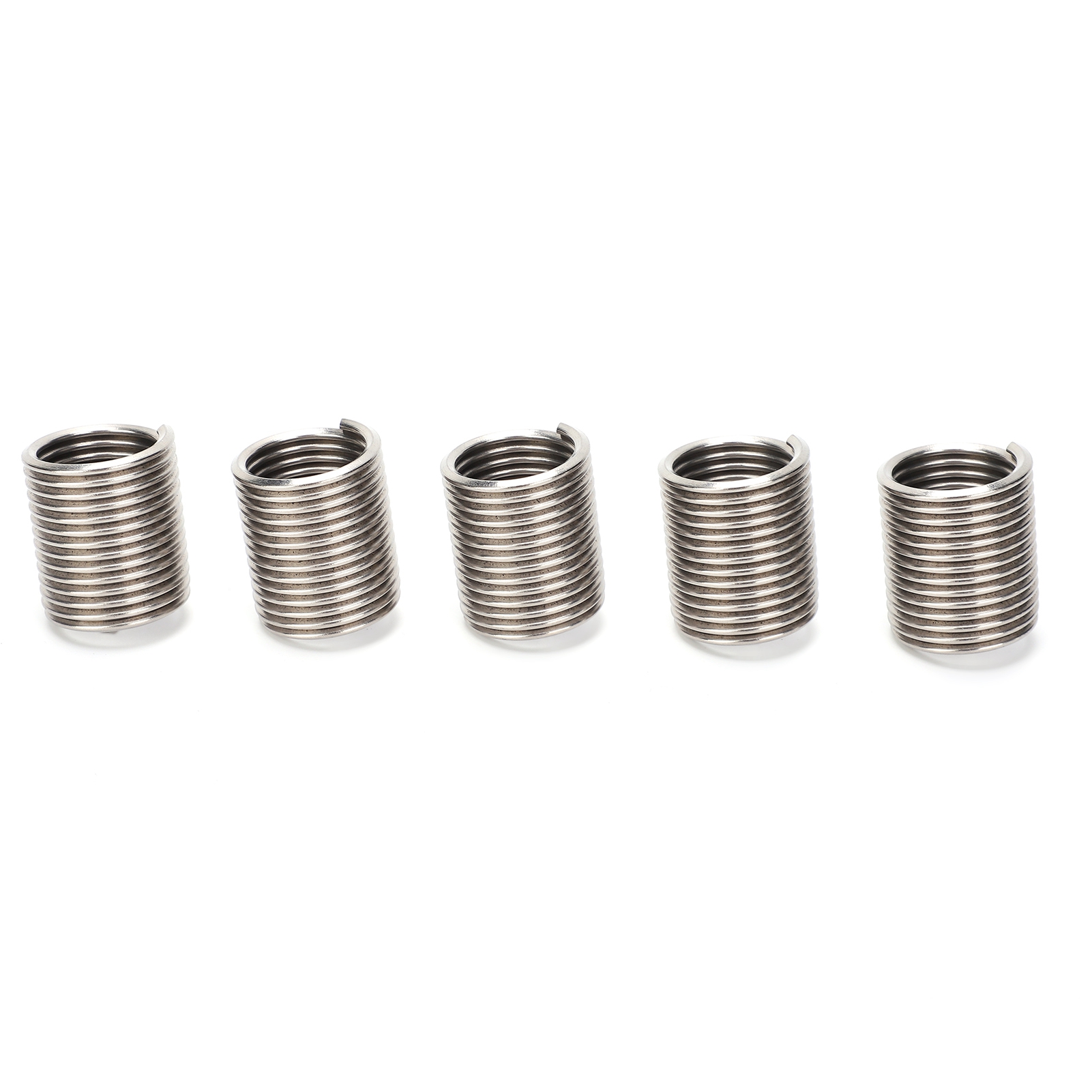

5 Stück Gewindeeinsätze, Reduziermuttern, Edelstahl, Drahtbefestigung, M24x3x2d

1. Herstellung eines hochfesten, verschleißfesten und hochpräzisen Standard-Innengewindes beim Einsetzen des Drahtschraubensatzes in das Schraubenloch des Werkstücks aus Aluminiumlegierung und anderen Materialien. 2. Kostengünstige Reparatur des Gewindelochs bei Gewindefehlern oder beschädigten Innengewinden. 3. Das Produkt ermöglicht den schnellen und einfachen Wechsel zwischen metrischen und zölligen Gewinden. 4. Verwendung von hochfestem und hochpräzisem Stahldraht mit rautenförmigem Querschnitt. Gewindeeinsätze werden auch als Gewindehülsen, Edelstahl-Gewindehülsen oder Drahthülsen bezeichnet. Sie werden bei schwachen technischen Werkstoffen wie Aluminiumlegierungen, Zinklegierungen, Kupfer, Kunststoffen usw. eingesetzt und verbessern die Gewindefestigkeit und Verschleißfestigkeit deutlich. Artikeltyp: Gewindeeinsätze. Material: SUS304. Modell: M24x3x2D. Gewindespezifikation: M24x3 (mm). Länge nach der Installation: ca. 48 mm. Anzahl der Umdrehungen vor der Installation: 13,7. Außendurchmesser vor der Installation: ca. 28,5–29,1 mm. Durchmesser des Bohrers für die Installation: ca. 24,8 mm / 1 Zoll Spezifikationsbeschreibung: Beispiel: M3x0,5x1,5D. Dies bedeutet, dass nach dem Einschrauben das Innengewinde M3, die Steigung 0,5 und die Länge 1,5D beträgt (die Länge entspricht dem 1,5-fachen Durchmesser, also 1,5 x 3 = 4,5 mm). Die hier angegebene Länge bezieht sich auf die Länge nach der Montage. Anwendung: 1. Bohren: Verwenden Sie einen Bohrer der in der Parametertabelle des Gewindeeinsatzes angegebenen Größe, um das Loch zu bohren. Achten Sie darauf, kein kegelförmiges Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Die Senkung nach dem Bohren sollte nicht tiefer als 0,4 Steigungen sein. Eine zu große Senkung beeinträchtigt das Einschrauben des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze, um das Gewinde zu schneiden. Die Gewindetiefe muss größer als die Einbaulänge des Gewindeeinsatzes sein. Nach dem Gewindeschneiden die Späne mit Druckluft ausblasen. Bei hoher Gewindegenauigkeit den Gewindegrund mit einer speziellen Gewindelehre für Gewindeeinsätze prüfen. 3. Montage: Die Gewindehülse in den Montageschlüssel einsetzen (Abbildung 5 rechts), den Montagegriff der Gewindehülse in die Führungsnut des Montageschlüssels einführen und die Gewindehülse durch Drehen des Griffs in das Gewindeloch schrauben. Für Gewindeeinsätze mit M14x2- oder größeren Gewinden kann ein T-Nutfräser verwendet werden. Hinweis: Beim Einschrauben der Gewindeeinsätze darf kein Druck in vertikaler Richtung ausgeübt werden, um ein Überspringen der Zähne zu verhindern. Die Gewindeeinsätze müssen langsam in Gewinderichtung eingeschraubt werden. 4. Griff entfernen (Montagegriff abbrechen): Den Montagegriff mit einem Brecheisen abbrechen. Dazu ca. 200 g Kokosnussöl auf das Brecheisen geben und den Griff abziehen. Den Montageschlüssel nicht in die entgegengesetzte Richtung drehen. Den Montagegriff nicht abbrechen. Diese Situation ist sehr leicht zu beheben. Infolgedessen brach der Endschaft ab und der Draht wurde herausgezogen. 5. Abschrauben: Wenn während der Installation des Drahtgewindeeinsatzes Installationsprobleme auftreten (z. B. überspringende Zähne), muss der Gewindeeinsatz entfernt werden. Verwenden Sie dazu einen speziellen Hülsenentferner. 5 x Gewindeeinsätze
