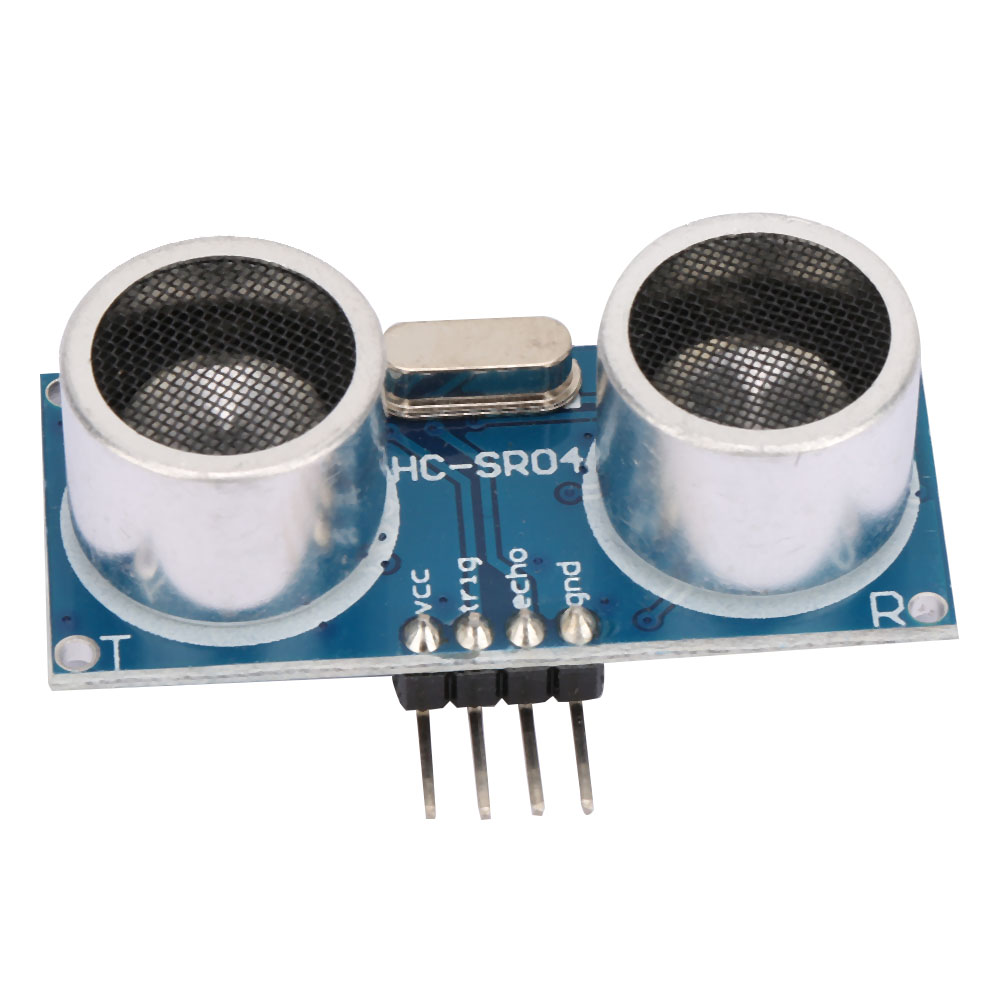

5 Stück Hc Sr04 Ultraschall-entfernungsmessmodul Distanzmesssensor-wandler Für Arduino

1. Dieses Modul misst Entfernungen präzise mittels Ultraschall-Entfernungsmessung. 2. Es ist mit ausländischen Ultraschall-Entfernungsmessmodulen wie SRF05 und SRF02 vergleichbar. 3. Hochpräzise Entfernungsmessung, extrem kleiner Totraum (2 cm). 4. Stabile Leistung und hohe Zuverlässigkeit. 5. Dieses Modul ist vollständig kompatibel mit dem Diebstahlsicherungsmodul GH-311. Spezifikation: Betriebsspannung: DC 5 V, Ruhestrom: < 2 mA, Ausgangspegel: High 5 V, Low 0 V, Erfassungswinkel: ≤ 15°, Erfassungsabstand: 2 cm – 450 cm, Genauigkeit: 0,3 cm, Verdrahtung: VCC, Trig (Steueranschluss), Echo (Empfangsanschluss), Out (leer), GND. Funktionsprinzip des Moduls: 1. Triggerung über IO durch Anlegen einer mindestens 10 µs langen High-Pegel-Sequenz. 2. Das Modul sendet automatisch acht 40-kHz-Rechteckimpulse und erkennt automatisch, ob ein zurückkehrendes Impulssignal empfangen wird. 3. Bei einem zurückkehrenden Signal wird über IO ein High-Pegel ausgegeben. Die Dauer des High-Pegels entspricht der Zeitspanne zwischen dem Senden und Empfangen des Ultraschallsignals. Entfernungsmessung = (Hochpegelzeit * Schallgeschwindigkeit (340 m/s)) / 2. Lieferumfang: 5 x Ultraschall-Entfernungsmessmodul. Hinweis: 1. Das Modul muss vor dem Einschalten in den Schaltkreis eingesetzt werden, um Fehlfunktionen durch einen hohen Pegel zu vermeiden. Andernfalls schalten Sie es erneut ein. 2. Der TRIP-Pin ist ein interner 10-kΩ-Pull-up-Widerstand. Ziehen Sie den TRIP-Pin über den IO-Port des Mikrocontrollers auf Masse und geben Sie ein Impulssignal von mindestens 10 µs aus. 3. Der OUT-Pin ist der Schaltausgang, wenn das Modul als Diebstahlsicherungsmodul verwendet wird. Das Entfernungsmessmodul benötigt diesen Pin nicht!
