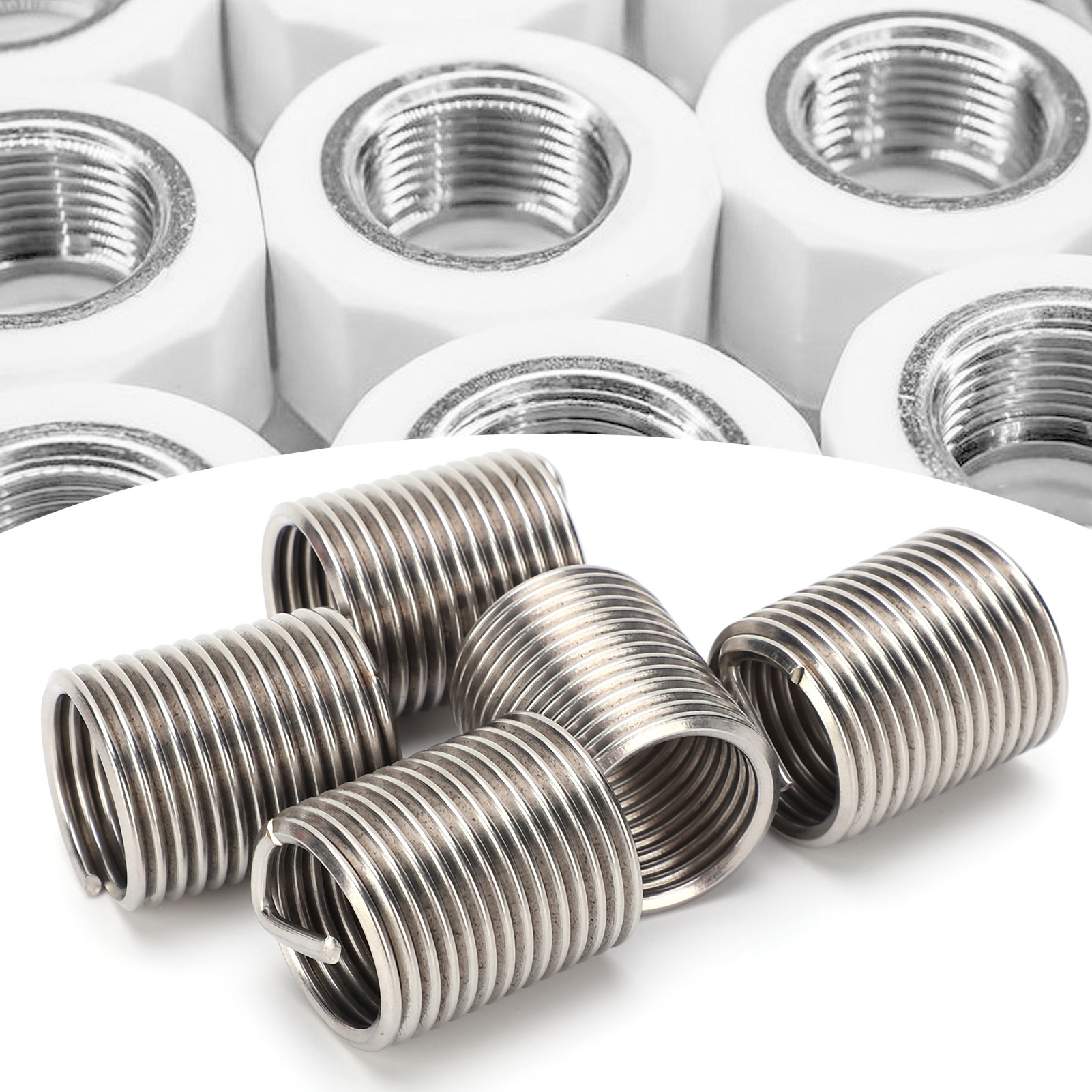

5 Stück M2432d Gewindeeinsatz Gewindeschutzhülse Gewindereparatur

Willkommen in unserem Shop! Hier finden Sie Gewindeeinsätze aus Edelstahl SUS304, Modell M24x3x2D. Jedes Set enthält 5 Einsätze. **Detaillierte technische Daten:** - **Material:** SUS304 (Edelstahl) - **Modell:** M24x3x2D - **Gewindespezifikation:** M24 x 3 (mm) (metrisches Gewinde) - **Länge nach der Montage:** ca. 48 mm - **Anzahl der Umdrehungen vor der Montage:** 13,7 - **Außendurchmesser vor der Montage:** ca. 28,5–29,1 mm - **Bohrerdurchmesser für die Montage:** ca. 24,8 mm **Erläuterung der Spezifikation (Beispiel):** Beispiel: "M3x0,5x1,5D" bedeutet, dass nach dem Einsetzen des Einsatzes das Innengewinde M3 ist, die Steigung 0,5 mm beträgt und die Länge das 1,5-fache des Durchmessers ist (d. h. 1,5 x 3 = 4,5 mm). Die angegebene Länge ist die Länge nach dem Einsetzen. **Anwendungen und Vorteile:** - Erzeugt ein hochfestes, verschleißfestes und hochpräzises Standard-Innengewinde, ideal für Teile aus Aluminiumlegierungen und anderen Materialien. - Wirtschaftliche Reparatur beschädigter oder fehlerhaft geschnittener Gewindebohrungen. - Schnelle und einfache Umrechnung zwischen metrischen und Zollgewinden. - Hergestellt aus hochfestem, hochpräzisem, diamantförmigem Stahldraht. Auch Gewindehülse, Edelstahl-Gewindebuchse oder Drahthülse genannt. - Verbessert die Festigkeit und Verschleißfestigkeit von Gewinden in Werkstoffen mit geringer Festigkeit wie Aluminium, Zink, Legierungen, Kupfer, Kunststoff und technischen Kunststoffen deutlich. **Gebrauchsanweisung:** 1. **Bohren:** Verwenden Sie den Bohrer der in der Parametertabelle angegebenen Größe. Vermeiden Sie das Bohren eines konischen Lochs. Entfernen Sie die Späne mit Druckluft. Die Senktiefe sollte 0,4 Steigung nicht überschreiten. 2. **Gewindeschneiden:** Verwenden Sie einen speziellen Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge des Einsatzes sein. Entfernen Sie die Späne mit Druckluft. Überprüfen Sie das Gewindeloch für hohe Genauigkeit mit einer speziellen Lehre. 3. **Einbauen:** Setzen Sie den Einsatz in den Montageschlüssel ein. Führen Sie den Schaft des Einsatzes in die Nut der Schlüsselführung ein. Drehen Sie den Griff, um den Einsatz in das Gewindeloch einzuschrauben. Für Einsätze ab M14x2 verwenden Sie ein einfaches T-förmiges Werkzeug. Wichtig: Üben Sie beim Einschrauben keinen vertikalen Druck aus, um ein Überdrehen des Gewindes zu vermeiden. Schrauben Sie langsam in Gewinderichtung ein. 4. **Entfernen des Schafts (Brechen des Montageschafts):** Verwenden Sie einen Schaftbrecher. Schlagen Sie mit einem Werkzeug von ca. 200 g kurz auf den Schaftbrecher, um den Schaft zu brechen. Drehen Sie den Montageschlüssel nicht um und brechen Sie den Montageschaft nicht ab, da dies den Einsatz beschädigen kann. 5. **Demontage:** Sollten Sie auf ein Montageproblem stoßen (beschädigtes Gewinde), verwenden Sie einen speziellen Ausdreher, um den Einsatz zu entfernen.
