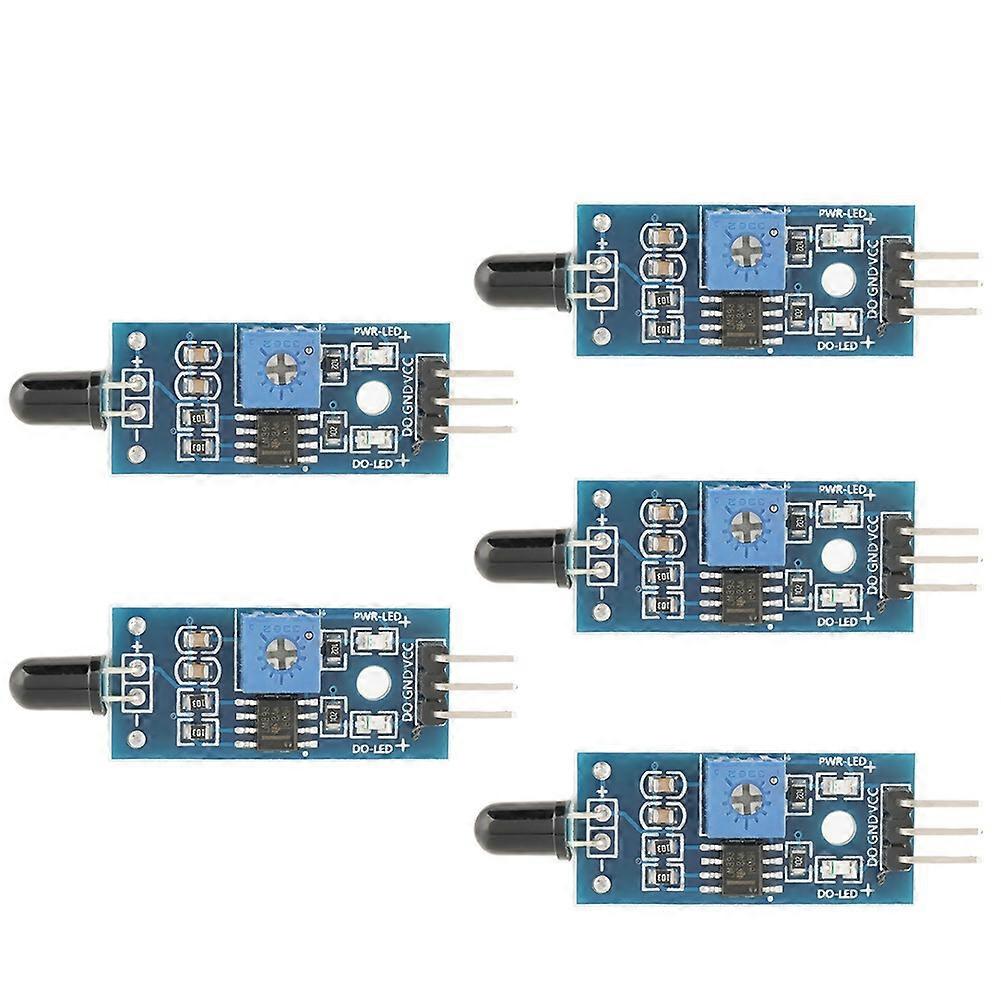

5 Stück Smartsense Ir-flammensensormodul Zur Flammenerkennung

Kann Flammen oder Licht im Wellenlängenbereich von 760–1100 nm erkennen. Der Testabstand für eine leichte Flamme beträgt 80 cm; je größer die Flamme, desto größer der Testabstand. Der Erfassungswinkel beträgt ca. 60° und ist besonders empfindlich für das Flammenspektrum. Die Empfindlichkeit ist einstellbar (siehe blaues digitales Potentiometer). Komparatorausgang, sauberes Signal, gute Wellenform, hohe Ansteuerleistung, mehr als 15 mA. Mit einstellbarem Präzisionspotentiometer zur Empfindlichkeitseinstellung. Befestigungslöcher für einfache Montage. Technische Daten: Betriebsspannung: 3,3–5 V; Ausgangsformat: Digitale Schaltausgänge DO (0 und 1) und analoge Spannungsausgänge AO; Komparator: Weitbereichsspannungskomparator LM393; Länge: 4,5 cm; Gewicht: 4 g. Verdrahtungshinweise: Produktverdrahtung: VCC: 3,3–5 V Stromversorgung (+); GND: Stromversorgung (-); DO: TTL-Schaltsignalausgang. AO: Analogsignalausgang (Spannungssignal) Gebrauchsanweisung: 1. Der Flammensensor reagiert besonders empfindlich auf Flammen, ist aber auch bei normalem Licht empfindlich. Er wird üblicherweise als Flammenalarm verwendet. 2. Die Ausgangsschnittstelle kann direkt an den I/O-Port eines Mikrocontrollers angeschlossen werden. 3. Der Sensor muss in einem gewissen Abstand zur Flamme gehalten werden, um Beschädigungen zu vermeiden. Bei einem Feuerzeug beträgt der Testabstand 80 cm. Je größer die Flamme, desto größer der Testabstand. 4. Der analoge Ausgang und die AD-Wandlung ermöglichen eine höhere Genauigkeit. 5. Wenn der Sensor eine Flamme, Sonnenlicht oder Infrarotlicht erkennt und der am Potentiometer eingestellte Schwellenwert erreicht wird, leuchtet die grüne Kontrollleuchte auf und der DO-Ausgang gibt ein niedriges Signal (0–0,1 V) aus. Wenn die grüne Kontrollleuchte aus ist, gibt der DO-Ausgang eine hohe Spannung von ca. 3 V aus. Lieferumfang: 5 x IR-Flammensensormodul
