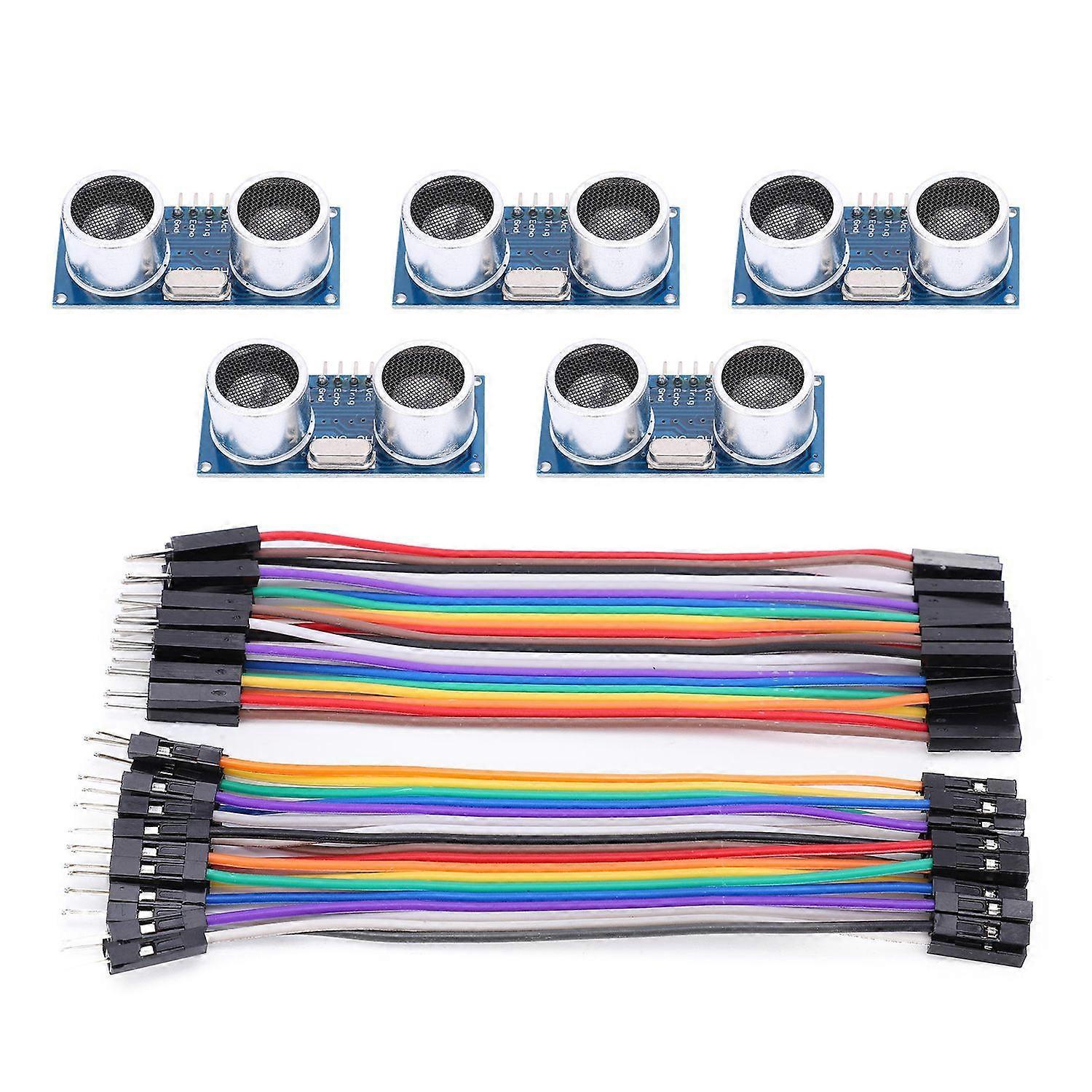

5 Stück Ultraschall-distanzmessmodul Für Raspberry Pi Jumperkabel (stecker Auf Buchse)

1. Dieses Modul eignet sich für Raspberry Pi usw. und bietet stabile Leistung, einen Totraum von 2 cm und präzise Messdistanzen. 2. Geeignet für Studenten, Ingenieure, Techniker, Fabriken, Elektronikbastler usw. 3. Strenge Qualitätskontrolle und -sicherung gewährleisten hohe Sicherheit – sorgenfreier Einsatz. 4. Kompakte Größe, leicht zu transportieren und zu lagern, komfortabel in der Anwendung und leistungsstark. 5. Hochwertige Materialien sorgen für Robustheit und Langlebigkeit. Spezifikationen: Produkttyp: Ultraschall-Entfernungsmessmodul; Material: Kunststoffkarton; Verwendungszweck: Präzise Entfernungsmessung, geeignet für MCU-Entwicklungsboards; Betriebsspannung: DC 5 V; Arbeitsfrequenz: 40 kHz; Arbeitsstrom: 15 mA; Ausgangsspannung: 0–5 V; Erfassungswinkel: ≤ 15°; Messbereich: ca. 2 cm–4 m (Spitze); Genauigkeit: bis zu ca. 0,3 cm; Totraum: ca. 2 cm 2 cm / 0,8 Zoll Trigger-Eingangssignal: 10 µs TTL-Impuls Ausgangs-Echosignal: TTL-Pegelsignal, proportional zur Entfernung Platinenverdrahtung: VCC (Eingang), Trig (Steueranschluss), Echo (Empfangsanschluss), GND (Masse) Anwendung: Senden Sie ein High-Signal von über 10 µs an den Steueranschluss. Warten Sie auf das High-Signal am Empfangsanschluss. Sobald ein Signal empfangen wird, starten Sie den Timer. Sobald der Anschluss auf Low wechselt, lesen Sie den Messwert ab. Dieser Wert entspricht der Messzeit und dient zur Entfernungsberechnung. Durch diese kontinuierliche, periodische Messung erhalten Sie die Entfernungsmessung Ihres Mobilgeräts. Funktionsprinzip des Moduls: (1) Triggern Sie die Entfernungsmessung über den IO-Anschluss mit einem High-Signal von mindestens 10 µs. (2) Das Modul sendet automatisch 8 Rechtecksignale mit 40 kHz und erkennt, ob ein Signal empfangen wird. (3) Bei Empfang eines Signals wird ein High-Pegel über den IO-Anschluss ausgegeben. Die Dauer des Hochpegels entspricht der Zeit von der Aussendung der Ultraschallwelle bis zum Empfang. Testdistanz = (Hochpegeldauer × Schallgeschwindigkeit (340 m/s))/2. Lieferumfang: 5 × Ultraschall-Entfernungsmessmodul, 2 × Überbrückungskabel
