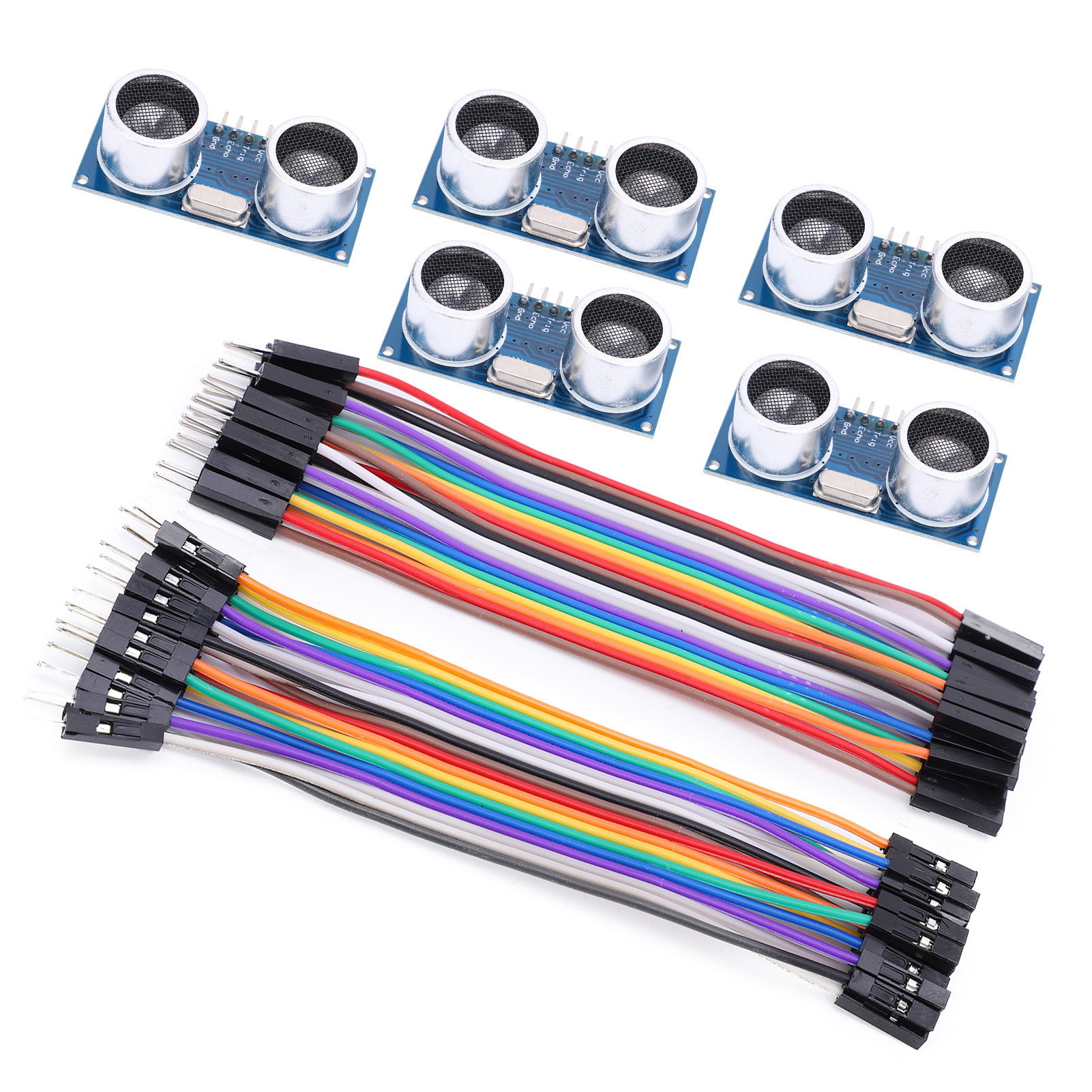

5 Stück Ultraschall-distanzmessmodul Für Raspberry Pi Verbindungskabel (stecker-buchse)

1. Dieses Modul eignet sich für Raspberry Pi usw. und bietet stabile Leistung, einen Totraum von 2 cm und präzise Messdistanzen. 2. Es ist geeignet für Studenten, Ingenieure, Techniker, Fabriken, Elektronikbastler usw. 3. Strenge Qualitätskontrolle und -sicherung gewährleisten hohe Sicherheit und sorgenfreie Nutzung. 4. Kompakte Größe, leicht zu transportieren und zu verstauen, komfortabel in der Anwendung und leistungsstark. 5. Hochwertige Materialien sorgen für Robustheit und Langlebigkeit. Artikeltyp: Ultraschall-Entfernungsmessmodul. Material: Kunststoffkarton. Zweck: Präzise Entfernungsmessung, geeignet für MCU-Entwicklungsboards. Betriebsspannung: 5 V DC. Arbeitsfrequenz: 40 kHz. Arbeitsstrom: 15 mA. Ausgangsspannung: 0–5 V. Erfassungswinkel: ≤ 15°. Messbereich: Ca. 2 cm–4 m (Spitze). Hohe Genauigkeit: Bis zu ca. 0,3 cm / 0,1 Zoll Totbereich: Ca. 2 cm / 0,8 Zoll Trigger-Eingangssignal: 10 µs TTL-Impuls Ausgangs-Echosignal: TTL-Pegel-Ausgangssignal, proportional zur Entfernung Platinenverdrahtung: VCC (Eingang), Trig (Steueranschluss), Echo (Empfangsanschluss), GND (Masse) Anwendung: Senden Sie ein High-Signal von über 10 µs an den Steueranschluss. Warten Sie auf das High-Signal am Empfangsanschluss. Sobald ein Signal ausgegeben wird, starten Sie den Timer. Sobald der Anschluss auf Low wechselt, lesen Sie den Messwert ab. Dieser Wert entspricht der Messzeit und dient zur Entfernungsberechnung. Durch diese kontinuierliche, periodische Messung erhalten Sie die Entfernungsmessung Ihres Mobilgeräts. Funktionsprinzip des Moduls: (1) Triggern Sie die Entfernungsmessung über den IO-Anschluss mit einem High-Signal von mindestens 10 µs. (2) Das Modul sendet automatisch 8 Rechtecksignale mit 40 kHz und erkennt automatisch, ob ein Signal zurückkommt. (3) Es wird ein Rücksignal empfangen, und über IO wird ein hoher Pegel ausgegeben. Die Dauer des hohen Pegels entspricht der Laufzeit der Ultraschallwelle vom Aussenden bis zum Rücksignal. Testdistanz = (Zeit des hohen Pegels × Schallgeschwindigkeit (340 m/s))/2 × 5 × Ultraschall-Entfernungsmessmodul × 2 × Überbrückungskabel
