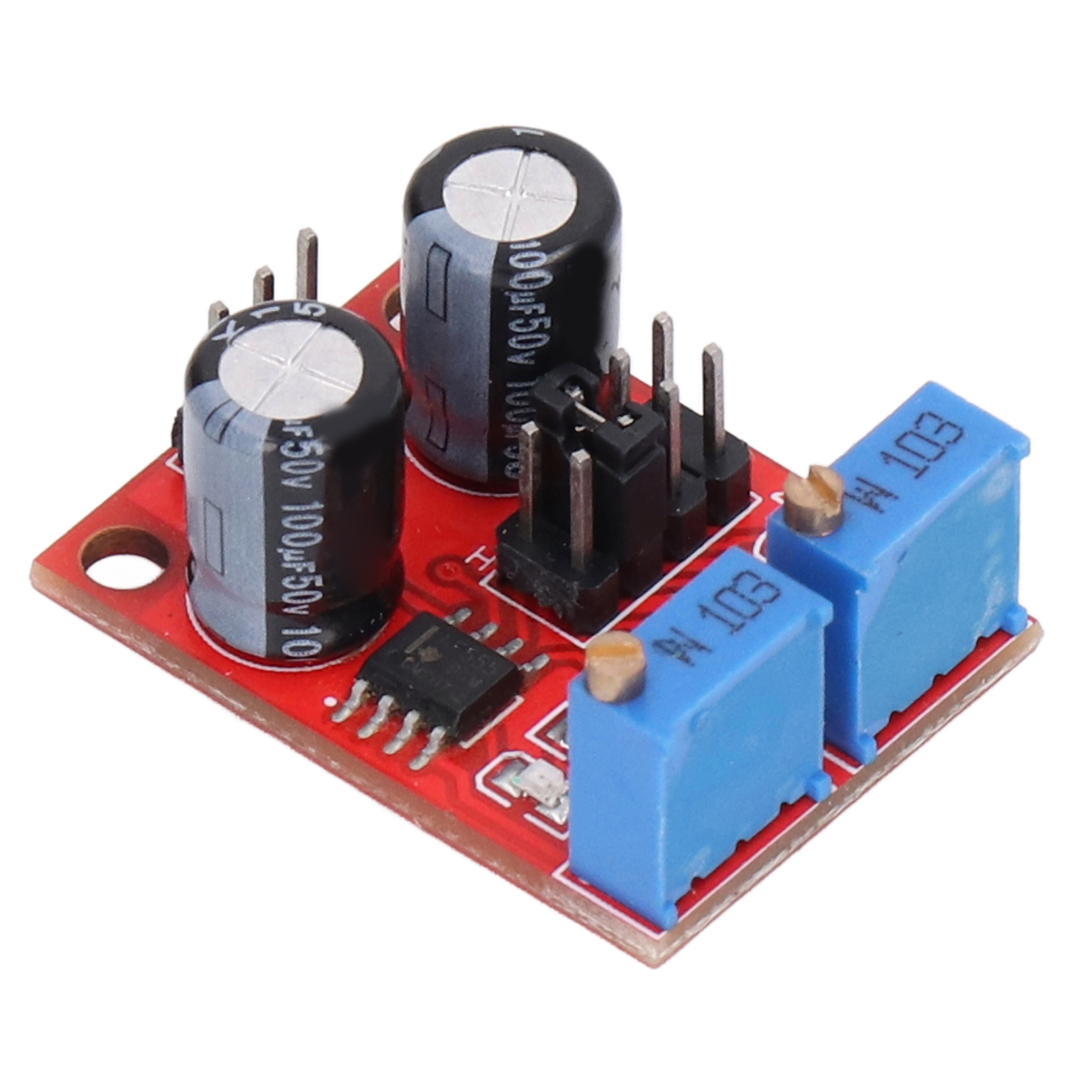

5-teiliges Ne555-modul, Einstellbarer Rechteck-/rechteckwellengenerator, Tastverhältnis

Willkommen in unserem Shop! Entdecken Sie unser Modul mit einstellbarem Puls-Tastverhältnis – ein vielseitiges und präzises Werkzeug für all Ihre Elektronikprojekte. Basierend auf dem hochwertigen integrierten Schaltkreis NE555 ermöglicht Ihnen dieses Modul die präzise Steuerung der Signalgenerierung. **Hauptmerkmale:** * **Ausgangs-LED-Anzeige:** Eine integrierte LED zeigt den Ausgangsstatus deutlich an. Sie leuchtet bei niedrigem Pegel, erlischt bei hohem Pegel und blinkt bei relativ niedrigen Frequenzen, wodurch eine sofortige visuelle Rückmeldung gegeben wird. * **Ideale Wellenform:** Das Modul ist mit 4 Jumpern und 2 variablen Widerständen ausgestattet. Mit diesen Komponenten können Sie die Ausgangswellenform anpassen, um das ideale Signal für Ihre Anwendung zu erhalten. * **Tastverhältnis-Einstellung:** Das Ausgangs-Tastverhältnis kann präzise eingestellt werden. Beachten Sie, dass Tastverhältnis und Frequenz voneinander abhängen; die Anpassung des einen beeinflusst den anderen. * **Breiter Frequenzbereich:** Der Frequenzbereich wird durch die Kapazität des verwendeten Kondensators bestimmt. Das Modul ermöglicht eine flexible Auswahl über verschiedene Kondensatorwerte (C), wodurch die Ausgangsfrequenz stufenlos über einen weiten Bereich einstellbar ist: * **Niederfrequenzdatei (C=0,001µF):** 1 Hz ~ 50 Hz * **Mittelfrequenzdatei (C=0,01µF):** 50 Hz ~ 1 kHz * **Mittel-Hochfrequenzdatei (C=1µF):** 1 kHz ~ 10 kHz * **Hochfrequenzdatei (C=100µF):** 10 kHz ~ 200 kHz Die Frequenz kann mithilfe der Formel T = 0,7(RA + 2RB) x C berechnet und an Ihre Bedürfnisse angepasst werden, wobei RA und RB zwischen 0 und 10 kΩ einstellbar sind. **Technische Daten:** * **Artikeltyp:** Einstellbar Impuls-Tastverhältnis-Modul * **Haupt-IC:** NE555 * **Eingangsspannung:** 5 V - 15 V DC * **Eingangsstrom:** ≥ 100 mA * **Ausgangsamplitude (V-PP):** Variiert zwischen 4,2 V und 11,4 V, abhängig von der Eingangsspannung. * **Maximaler Ausgangsstrom:** * Ungefähr ≥ 15 mA (bei 5-V-Stromversorgung und V-PP > 50 %) * Ungefähr ≥ 35 mA (bei 12-V-Stromversorgung und V-PP > 50 %) * **Material:** Elektronische Bauteile **Lieferumfang:** 5 x Einstellbares Impuls-Tastverhältnis-Modul. Ideal für Prototyping, Elektroniklernen, Motorsteuerung, Testsignalgenerierung und viele weitere kreative Anwendungen.
