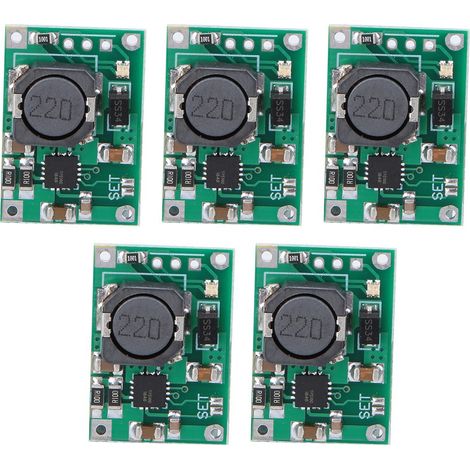

5-teiliges Tp5100 Lade- Und Schutzmodul Für 18650 Lithium-batterien, 2 A

Willkommen in unserem Shop! Entdecken Sie unser Lademanagementmodul TP5100 – eine umfassende und leistungsstarke Lösung für Ihre Lithium-Batterien. Dieser Lademanagement-IC unterstützt zwei 8,4-V-Batterien oder eine einzelne 4,2-V-Batterie. Das Modul zeichnet sich durch ein ultrakompaktes QFN16-Gehäuse und eine einfache externe Schaltung aus und ist somit ideal für tragbare Geräte und Anwendungen mit hohem Ladestrom. Es verfügt über zahlreiche Schutzfunktionen für einen sicheren und zuverlässigen Betrieb: Überstromschutz am Eingang, Unterspannungsschutz, Überhitzungsschutz, Kurzschlussschutz, Batterietemperaturüberwachung und Verpolungsschutz. Eine zweifarbige LED-Anzeige (rot/grün) zeigt den Ladestatus deutlich an. Das Modul arbeitet in einem breiten Spannungsbereich von 5 V bis 18 V (optimaler Bereich: 5 V–12 V) und lädt zwei Batterien in drei Stufen: Vorladung über den Eingangsstrom, Konstantstromladung und anschließend Konstantspannungsladung. Der Vorladestrom ist über einen externen Widerstand einstellbar, der maximale Ladestrom beträgt 2 A. Die 400-kHz-Schalttopologie ermöglicht den Einsatz kleinerer externer Bauteile und gewährleistet eine geringe Wärmeentwicklung auch bei hohen Ladeströmen. Der TP5100 integriert einen PMOS-Leistungs-MOSFET und eine Schutzschaltung gegen unbefugtes Laden, wodurch zusätzliche externe Schottky-Dioden überflüssig werden. **Detaillierte Spezifikationen:** **Modulabmessungen:** 25 mm (Länge) x 17 mm (Breite) x 5 mm (Höhe). **Eingangsspannung:** 5–18 V DC (geeigneter Bereich: 5–12 V). **Statusanzeige:** Vollständig geladen oder nicht geladen: Blaue LED / Ladevorgang: Rote LED. **Betriebstemperatur:** -40 °C bis +85 °C. **Lagertemperatur:** -65 °C bis +125 °C. **Lieferumfang:** Sie erhalten 5 Lithium-Akku-Lade-/Schutzmodule TP5100.
