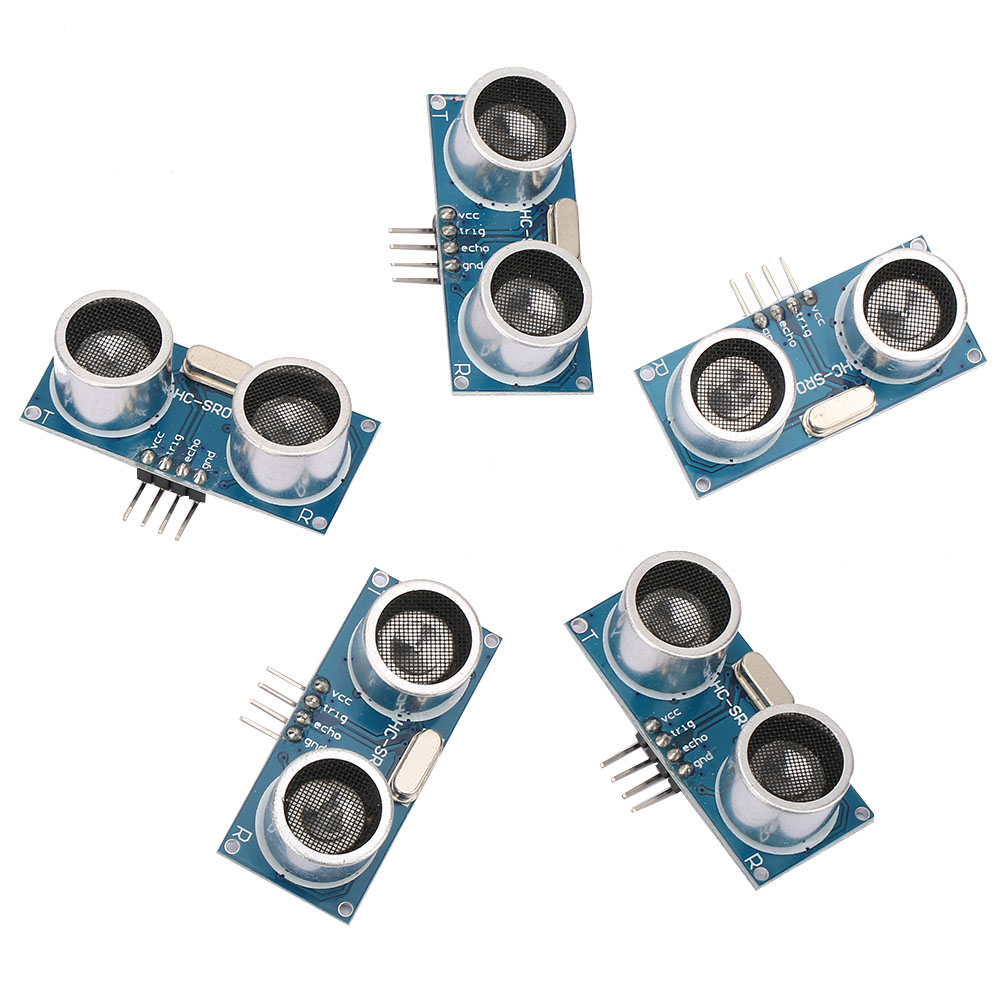

5-teiliges Ultraschall-distanzmessmodul Hc-sr04 Sensor Für Arduino

Willkommen in unserem Shop! Entdecken Sie unser hochpräzises Ultraschall-Entfernungsmessermodul – ein unverzichtbares Werkzeug für Ihre Robotik-, Automatisierungs- und Messprojekte. Dieses Modul nutzt das Prinzip der Ultraschall-Entfernungsmessung, um Distanzen mit höchster Genauigkeit zu messen. Es bietet eine Leistung, die mit renommierten ausländischen Modulen wie dem SRF05 und SRF02 vergleichbar ist. Besonders hervorzuheben sind seine hohe Messgenauigkeit und die extrem kleine Totzone von nur 2 cm, die eine Nahbereichsmessung ermöglicht. Dieses Modul wurde für optimale Zuverlässigkeit und Stabilität entwickelt und ist vollständig kompatibel mit dem Diebstahlsicherungsmodul GH-311, wodurch sich dessen Anwendungsmöglichkeiten erweitern. **Technische Daten:** * Betriebsspannung: 5 V DC * Ruhestrom: < 2 mA * Ausgangspegel: High bei 5 V, Low bei 0 V * Erfassungswinkel: ≤ 15° * Erfassungsbereich: 2 cm bis 450 cm * Genauigkeit: 0,3 cm * Pinbelegung: VCC, TRIG (Steueranschluss), ECHO (Empfangsanschluss), OUT (nicht für Telemetrie verwendet), GND **Funktionsprinzip:** Das Modul wird durch einen High-Impuls von mindestens 10 µs am TRIG-Pin ausgelöst. Das Modul sendet automatisch acht 40-kHz-Rechteckimpulse aus und empfängt das zurückkehrende Echo. Der ECHO-Pin wird für eine Dauer, die proportional zur Laufzeit des Impulses ist, auf High-Pegel gesetzt. Die Entfernung wird anhand dieser Zeit berechnet (Entfernung = (High-Impulsdauer * Schallgeschwindigkeit (340 m/s)) / 2). **Lieferumfang:** Sie erhalten **5 Ultraschall-Telemetriemodule**. **Wichtige Hinweise:** 1. Um Fehlfunktionen zu vermeiden, muss das Modul vor dem Einschalten in den Stromkreis eingesetzt werden. Andernfalls muss die Stromversorgung neu gestartet werden. 2. Der TRIG-Pin verfügt über einen internen Pull-up-Widerstand von 10 kΩ. Er muss von einem Mikrocontroller-Ausgang angesteuert werden. 3. Der OUT-Pin wird nur verwendet, wenn das Modul als Diebstahlsicherungsmodul (GH-311-kompatibel) eingesetzt wird. Für den Standard-Telemetriebetrieb ist er nicht erforderlich.
