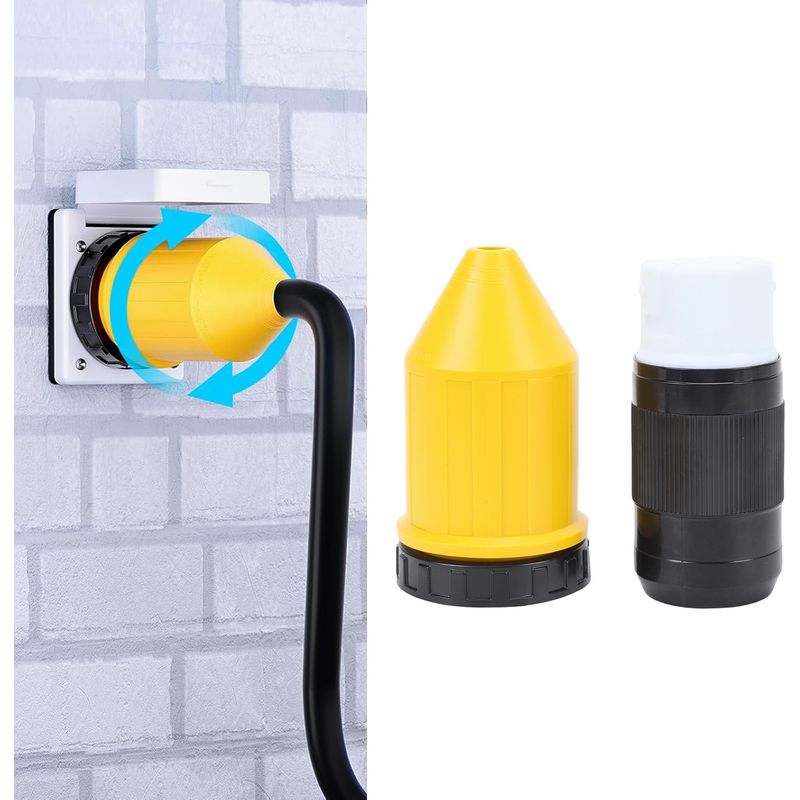

50-a-wohnmobil-stromkabel Mit Drehverriegelungsstecker Und Schutzkappe, Nema Ss2 50r-buchse, Ersatzschutz Für Wohnmobil, Wohnwagen, Anhänger Oder

1. Hohe Strombelastbarkeit: Die NEMA SS2 50R-Steckdose ist für 50 A ausgelegt und verfügt über einen Stecker mit Verriegelungsring für Wasser- und Staubbeständigkeit. 2. Robustes PVC- und ABS-Gehäuse: Das Gehäuse der Steckdose besteht aus widerstandsfähigem ABS, ist hitzebeständig und flammhemmend. Die wasserdichte Abdeckung aus hochwertigem PVC bietet zusätzlichen Schutz. 3. Kompatible Verkabelung: Es wird empfohlen, Kabel mit einem Querschnitt von 6 AWG/4C oder 6 AWG/3C bzw. 8 AWG/1C zu verwenden. Die interne Verkabelung muss durch die Öffnung im Gehäuse geführt werden. Verwenden Sie keine Kabel mit kleinerem Querschnitt, um Überhitzung und Brandgefahr zu vermeiden. 4. Einfache Installation: Farbcodierte Anschlüsse vereinfachen die Installation: Grün für Erdung, Schwarz und Rot für stromführende Leiter und Weiß für Neutralleiter. 5. Vielseitige Anwendungsmöglichkeiten: Ideal für Wohnmobile, Wohnwagen, Anhänger, Boote und Transporter. Bietet zuverlässige elektrische Verbindungen für eine Vielzahl von Freizeitfahrzeugen. Produkttyp: Wohnmobil-Stromkabel mit Drehverriegelungsstecker und Verriegelungskappe. Materialien: PVC, Messing. Nennstrom: 50 A. Steckertyp: NEMA SS2 50R. Steckerabmessungen: ca. 13 x 5,1 x 5,9 cm. Kappenabmessungen: ca. 13,2 x 8,2 cm. Verdrahtungshinweise: 1. Entfernen Sie 19 mm (3/4 Zoll) der Isolierung vom Drahtende und stellen Sie sicher, dass der Drahtkern sauber ist. Isolieren Sie den Draht anschließend erneut ab. 2. Farbcodierung der Drähte: 3. Drahtsystem: Schwarz: Phase, Weiß: Neutralleiter, Grün: Schutzleiter. 4. Drahtsystem: Schwarz: Phase, Rot: Phase, Weiß: Neutralleiter, Grün: Schutzleiter. Führen Sie die Drähte in die Klemmen ein und ziehen Sie die Klemmschrauben mit einem Drehmoment von 2,3 Nm (20 in-lbs) fest. Achten Sie darauf, dass keine Isolierung eingeklemmt wird. 4. Verdrahtung: Führen Sie die interne Verdrahtung mit einem Drahtquerschnitt von mindestens 10 AWG/3c durch die Gehäuseöffnung. Verwenden Sie keinen Drahtquerschnitt mit kleinerem Querschnitt, um Überhitzung und Brandgefahr zu vermeiden. 5. Abisolieren und Anschließen: Entfernen Sie 1 cm (3/5 Zoll) der Isolierung von den Kabelenden. Achten Sie darauf, dass diese sauber sind. Führen Sie die Kabel entsprechend der Farbkennzeichnung in die Öffnungen hinter der Steckdose ein und ziehen Sie die Klemmschrauben fest. 6. Ordnen und Befestigen: Führen Sie die Kabel durch die Rückplatte und die Zugentlastung. Schieben Sie die Rückplatte hinter die Steckdose und ziehen Sie die Schraube der Zugentlastung fest. Positionieren Sie die Steckdose über der Gehäuseöffnung, richten Sie die Befestigungslöcher aus und befestigen Sie sie mit Schrauben am Gehäuse. Installationsschritte: Strom abschalten: Schalten Sie die Stromzufuhr am Sicherungskasten ab. Ausbau der alten Steckdose: Lösen Sie die alte Steckdose vom Gehäuse und trennen Sie die interne Verkabelung. Lieferumfang: 1 x Wohnmobil-Stromkabel mit Drehverriegelungsstecker, 1 x Schutzkappe, 1 x Bedienungsanleitung
