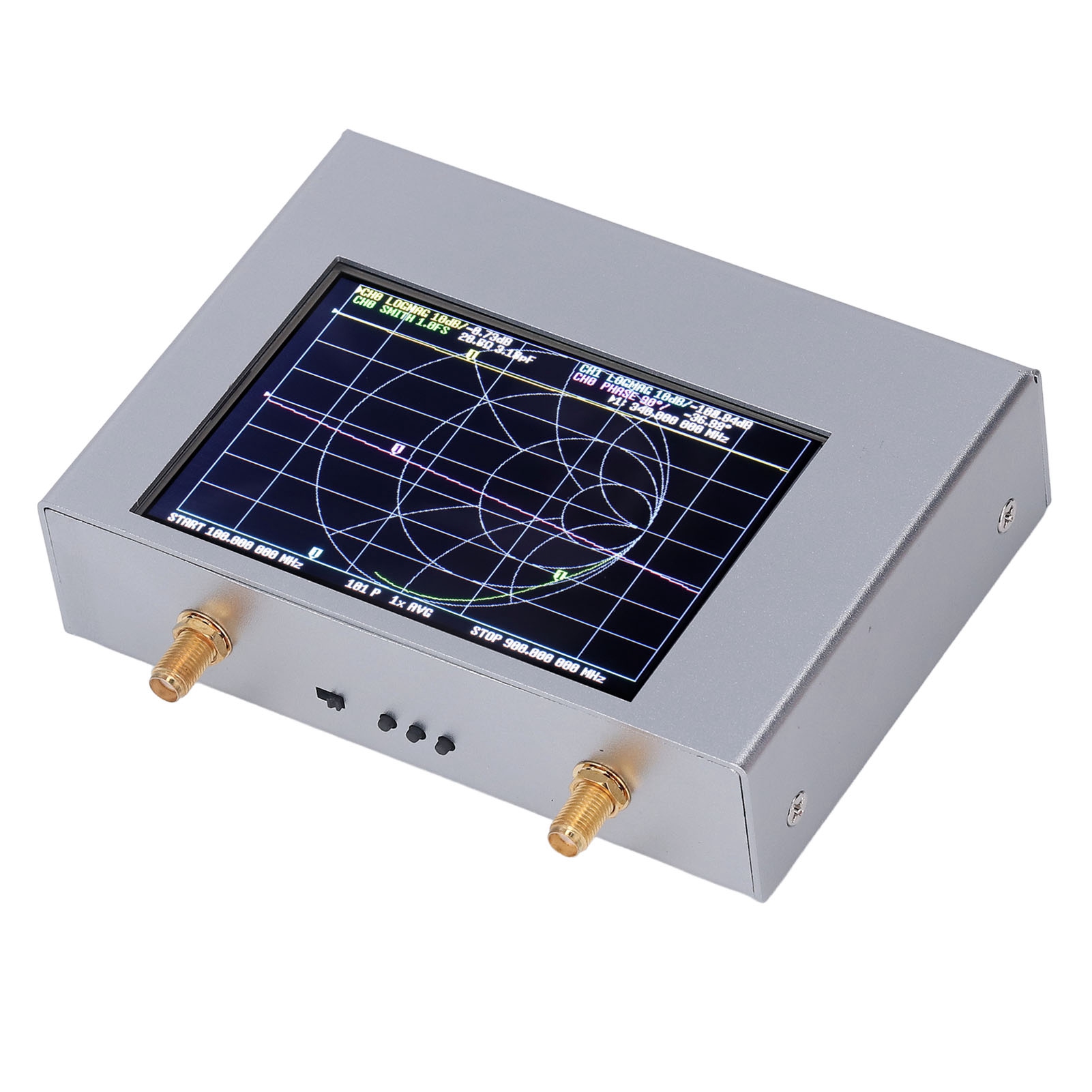

50 Khz–4 Ghz Vhf/uhf/hf Vektornetzwerkanalysator Swr Phasenverzögerung 4-zoll-touchscreen Vna V2 Plus4

Willkommen in unserem Shop! Entdecken Sie unseren Vektornetzwerkanalysator VNA V2 Plus4, ein professionelles Messgerät zur präzisen Messung der S11-Reflexions- und S21-Transmissionskoeffizienten im Frequenzbereich von 50 kHz bis 4,4 GHz. Mit diesem vielseitigen Gerät können Sie die Antennenimpedanz prüfen, Duplexer abstimmen, Filtereinfügungsdämpfungen messen, Testkabel isolieren und dämpfen sowie Phase, Verstärkung und Koeffizienten von Antennenverstärkern analysieren. Dank seines großen Frequenzbereichs und hohen Dynamikbereichs bietet dieser VNA eine deutlich höhere Genauigkeit als Vorgängermodelle. Der Systemdynamikbereich erreicht bis zu 90 dB bei 1 GHz und 80 dB bei 3 GHz. Das Aluminiumgehäuse sorgt für eine verbesserte Abschirmung und damit für zuverlässige Messungen. Die Scangeschwindigkeit beträgt 400 Punkte pro Sekunde – viermal schneller als beim Vorgängermodell. Für eine optimale Nutzung ist das Gerät mit PC-Software (Windows 7 und höher, Linux, OS X) kompatibel. Die Anzeige kann über das Menü invertiert werden: Menü > Anzeige > Invertieren. Der VNA ist mit einem wiederaufladbaren 3200-mAh-Lithium-Akku (3,7 V) für lange Nutzungsdauer ausgestattet. Eine LED-Akkustandsanzeige befindet sich auf der Rückseite in der Nähe des CH1-Anschlusses und signalisiert einen niedrigen Akkustand (≤ 25 %), wenn die nächstgelegene LED leuchtet. Das Set enthält alle notwendigen Zubehörteile: den VNA V2 Plus4 (Originalversion mit offiziellem Software-Update), ein 4-teiliges Kalibrierset (Leerlauf, Kurzschluss, Last, Durchgang), zwei SMA-Kabel (Stecker auf Stecker), ein USB-2.0-B-auf-USB-2.0-A-Kabel (silber) und einen Stift zur Bedienung des Touchscreens. Technische Spezifikationen: - Messbereich: 50 kHz bis 4,4 GHz - Systemdynamikbereich: 70 dB (kalibriert, f < 3 GHz, IFBW = 800 Hz), 80 dB (kalibriert, f < 3 GHz, IFBW = 160 Hz), 90 dB (kalibriert, f < 1 GHz, IFBW = 40 Hz) - Rauschpegel S11: -50 dB (bis 1,5 GHz); -40 dB (bis 3 GHz) (kalibriert) - Abtastrate: 400 Punkte/s (f ≥ 140 MHz); 200 Punkte/s (f < 140 MHz) - Scanpunkte (USB): 1 bis 1024 Punkte, einstellbar - Scanpunkte (Gerät): 10 bis 201 Punkte, einstellbar - Versorgungsstrom: typ. 400 mA, max. 500 mA - Akkukapazität: 3200 mAh - Stromversorgung: USB, 4,6 V bis 5,5 V - Betriebstemperatur: 0 °C bis 45 °C - Rückflussdämpfung Port 2: ≥ 15 dB (bis 3 GHz), 20 dB (bis 1,5 GHz) - USB-Schnittstelle: Typ B - HF-Anschluss: SMA Lieferumfang: 1 x VNA V2 Plus4 Vektornetzwerk Analysator 1 x Kalibrierkit (Leerlauf) 1 x Kalibrierkit (Kurzschluss) 1 x Kalibrierkit (Last) 1 x Kalibrierkit (Durchlauf) 2 x SMA-Stecker-auf-Stecker-Kabel 1 x USB 2.0 B auf USB 2.0 A Kabel 1 x Stift
