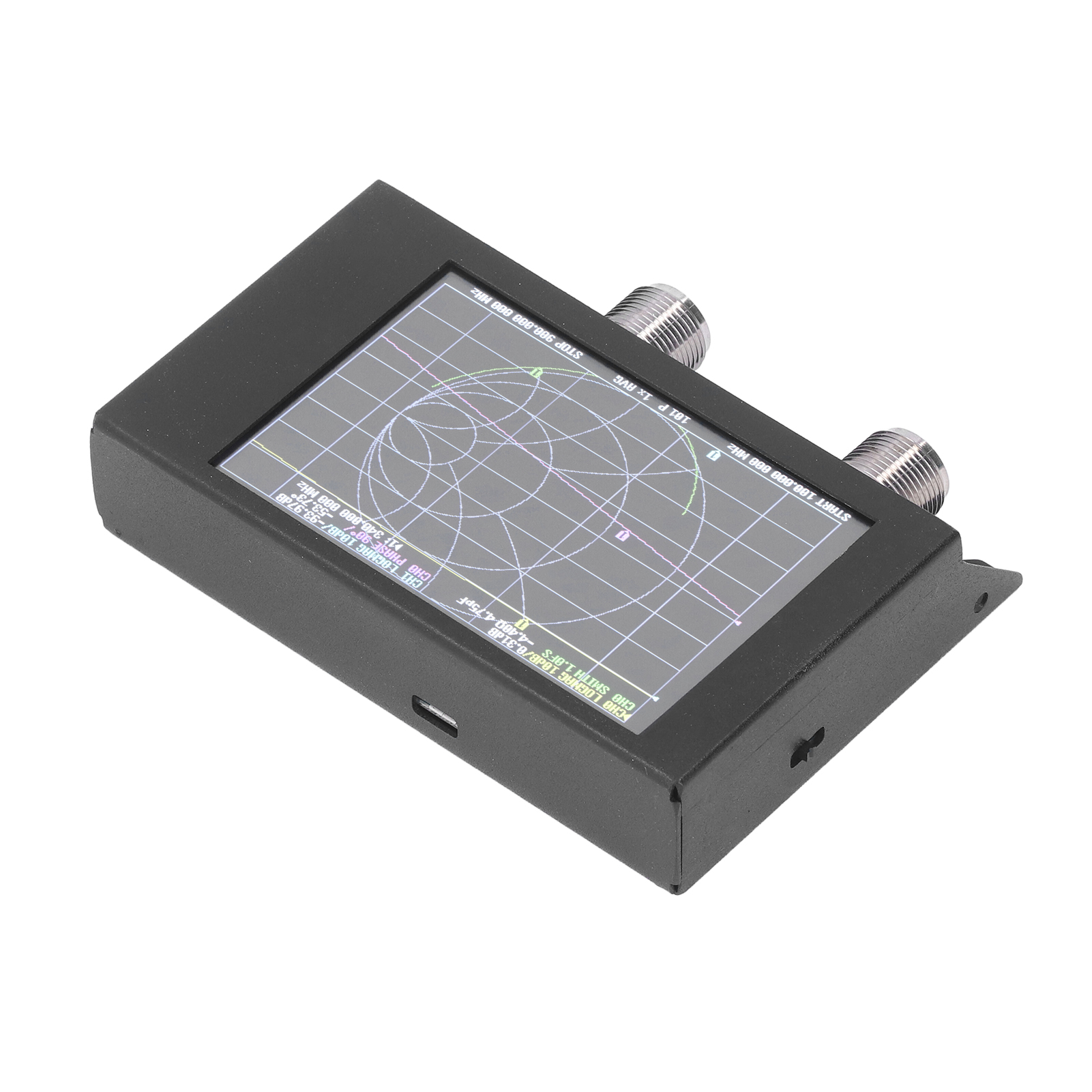

50 Khz Bis 3 Ghz Hf Vhf Uhf Vektornetzwerkanalysator, Duplexer-messung, Swr, Phase, Saa-2n V2.2, Antennen- Und Kabeltester.

Willkommen in unserem Shop! Entdecken Sie unseren Vektornetzwerkanalysator SAA-2N, ein hochpräzises Instrument für all Ihre HF-Testanforderungen. Dieses vielseitige Gerät misst nicht nur die Stehwellenimpedanz von Antennen, sondern optimiert auch Duplexer, ermittelt die Einfügungsdämpfung von Filtern, isoliert und dämpft Testkabel, verkürzt Antennenverstärkerkoeffizienten und misst Phase und Verstärkung. Es ist ideal für Profis und HF-Enthusiasten. Dieses in Zusammenarbeit mit OwOComm entwickelte Modell entspricht den Originalspezifikationen und wird gemäß der von der OwOComm-Entwicklungsabteilung unter der LGPL-Lizenz veröffentlichten Datei v2_2 gefertigt. Firmware-Updates finden Sie unter folgendem Pfad: github vna-v2, VNA2-firmware, release. Wichtig: Das Gerät muss nach jedem Frequenzwechsel neu kalibriert oder zurückgesetzt werden, da es die anfänglichen Kalibrierungsdaten nicht beim Start lädt und diese nach Frequenzänderungen nicht automatisch einfügt. Technische Daten: - Frequenz: 50 kHz – 3 GHz - Systemdynamikbereich (kalibriert): 70 dB (bis 1,5 GHz), 60 dB (bis 3 GHz) - S11-Hintergrundrauschen (kalibriert): -50 dB (bis 1,5 GHz), -40 dB (bis 3 GHz) - Frequenzabtastung: 100 Punkte pro Sekunde - Display: 4 Zoll, 320 x 480 Pixel - USB-Schnittstelle: Micro-USB - Stromversorgung: USB, Ladestrom max. 1 A - Akku: 3000 mAh Li-Ion, 2,54 mm JST-XH-Anschluss - Maximale Abtastpunkte (am Gerät): 201 - Maximale Abtastpunkte (über USB): 1024 - Rückflussdämpfung Port 2 (1,5 GHz): typ. 20 dB - Rückflussdämpfung Port 2 (3 GHz): min. 13 dB Transmissionsmessungen: S21 unterstützt 70 dB (50 kHz – 1,5 GHz) und 60 dB (1,5 – 3 GHz). Reflexionsmessungen S11: -50 dB (50 kHz – 1,5 GHz) und -40 dB (1,5 – 3 GHz). Antennenanalysator: 1,005 (50 kHz – 1,5 GHz) und 1,02 (1,5 – 3 GHz). Der Bildschirm kann zur einfacheren Bedienung invertiert werden. Softwarekompatibilität: Dieses Gerät kann über die VNA-QT-Software von einem PC aus gesteuert werden und unterstützt Linux, Windows (7+) und OS X. Es ist außerdem mit VNA-Saver kompatibel, um Daten auf einem Computer zu extrahieren und anzuzeigen. Die Speicherung erfolgt im Touchstore-Format. Lieferumfang: 1 x SAA-2N Host 2 x RG142-PUR Typ-N-HF-Kabel (Stecker-Stecker) 1 x Micro-USB-Kabel 1 x Touchscreen-Stift mit Trageschlaufe 1 x Typ-N-Kalibrierungsset (Stecker - offen) 1 x Typ-N-Kalibrierungsset (Stecker - geladen) 1 x Typ-N-Kalibrierungsset (Stecker - kurzgeschlossen) 1 x Typ-N-Verbinder (Buchse-Buchse) 1 x Aufbewahrungstasche EVA 1 x Benutzerhandbuch Dieses Gerät bietet Ihnen eine vollständige und zuverlässige Lösung für Ihre HF-Tests mit außergewöhnlicher Genauigkeit und Flexibilität.
