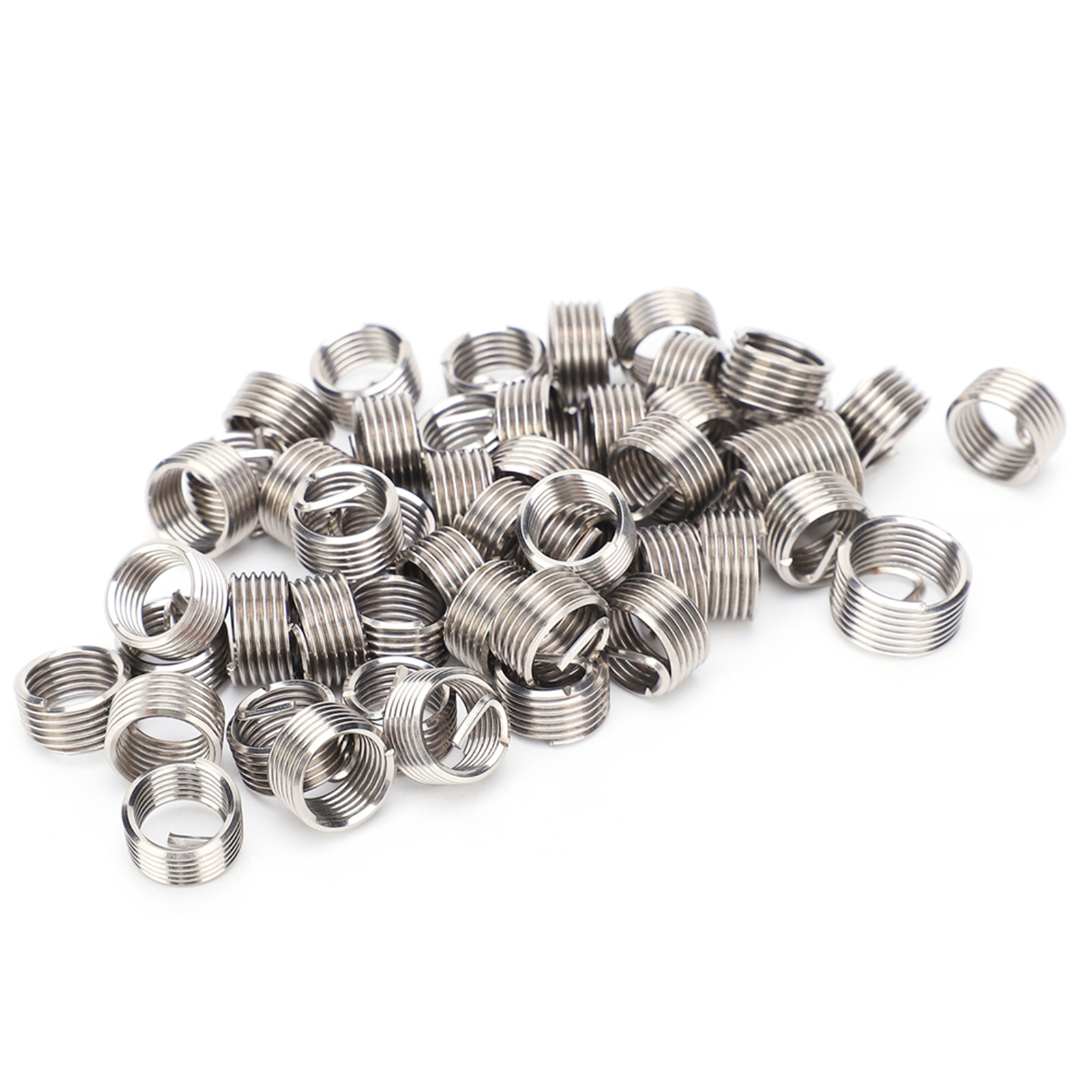

50 Reduziereinsätze Für Außen- Und Innengewinde, Mutternreparaturwerkzeug, Edelstahlbefestigungselement M10x1,251d

1. Durch Einsetzen des Gewindeeinsatzes in das Gewindeloch eines Bauteils aus Aluminiumlegierung oder anderen Werkstoffen entsteht ein hochfestes, verschleißfestes und präzises Innengewinde. 2. Gewindeeinsätze ermöglichen eine kostengünstige Reparatur von Gewindelöchern bei Gewindefehlern oder Beschädigungen. 3. Gewindeeinsätze ermöglichen die schnelle und einfache Umrüstung zwischen metrischen und zölligen Gewinden. 4. Es wird ein hochfester, hochpräziser, diamantförmiger Stahldraht verwendet. Gewindeeinsätze, auch Gewindehülsen, Edelstahl-Gewindebuchsen oder Metallhülsen genannt, sind eine neue Art von Innengewindebefestigungselementen. Sie verbessern die Gewindefestigkeit und Verschleißfestigkeit bei der Anwendung auf weniger feste Werkstoffe wie Aluminium, Zink, Kupfer und Kunststofflegierungen deutlich. Artikeltyp: Gewindeeinsätze. Material: SUS304. Modell: M10x1,25. Gewindespezifikationen: M10x1,25 (mm). Außendurchmesser vor dem Einbau: ca. 12 bis 15,5 mm / 0,5 bis 0,6 Zoll. Bohrerdurchmesser für die Montage: ca. 10,3 mm / 0,4 Zoll. Länge nach der Montage (1D/1,5D/2D/2,5D/3D): ca. 10 mm / 0,4 Zoll, 15 mm / 0,6 Zoll, 20 mm / 0,8 Zoll, 25 mm / 1 Zoll, 30 mm / 1,2 Zoll. Gewindeschutzhülse – Modellangaben: Beispiel: M3x0,5x1,5D bedeutet, dass nach dem Einschrauben das Innengewinde vom Typ M3 ist, die Steigung 0,5 und die Länge 1,5D beträgt (die Länge entspricht dem 1,5-fachen des Durchmessers, d. h. 1,5 x 3 = 4,5 mm). Die hier angegebene Länge ist die Länge nach der Montage. Anleitung: 1. Bohren: Verwenden Sie den Bohrer mit dem in der Parametertabelle des Gewindeeinsatzes angegebenen Durchmesser, um das Loch zu bohren. Achten Sie darauf, kein konisches Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Nach dem Bohren darf die Senktiefe 0,4 Steigung nicht überschreiten. Zu tiefes Senken beeinträchtigt die Montage des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge der Einsätze sein. Entfernen Sie nach dem Gewindeschneiden alle Rückstände mit Druckluft. Um eine optimale Gewindegenauigkeit zu gewährleisten, prüfen Sie den Grund des Gewindelochs mit einer speziellen Gewindeeinsatz-Grundlehre. 3. Montage: Setzen Sie die Gewindehülse in den Montageschlüssel ein (Abbildung 5, rechts), führen Sie den Hülsengriff in die Nut an der Führungsstange des Schlüssels ein und schrauben Sie die Hülse durch Drehen des Griffs in das Loch. Für die Montage von Gewindeeinsätzen der Größe M14x2 oder größer können Sie ein einfaches T-Nut-Werkzeug verwenden. Hinweis: Üben Sie beim Einschrauben der Einsätze keinen vertikalen Druck aus, um ein Überdrehen der Gewinde zu vermeiden. Schrauben Sie langsam in Gewinderichtung. 4. Griffentfernung (Brechen des Befestigungsgriffs): Verwenden Sie ein Abreißwerkzeug, um den Befestigungsgriff zu brechen. Schlagen Sie mit ca. 200 g Kokosnuss ruckartig auf den Steinbrecher, um den Griff zu entfernen. Drehen Sie den Befestigungsschlüssel nicht um. Achten Sie darauf, den Befestigungsgriff nicht zu beschädigen, da dies die Stange beschädigen und das Gewinde herausziehen könnte. 5. Ausbau: Sollten Sie Probleme beim Einsetzen des Gewindeeinsatzes haben (z. B. wenn die Zähne herausspringen), entfernen Sie den Einsatz mit einem speziellen Steckschlüsselausdreher. 50 Gewindeeinsätze sind im Lieferumfang enthalten.
