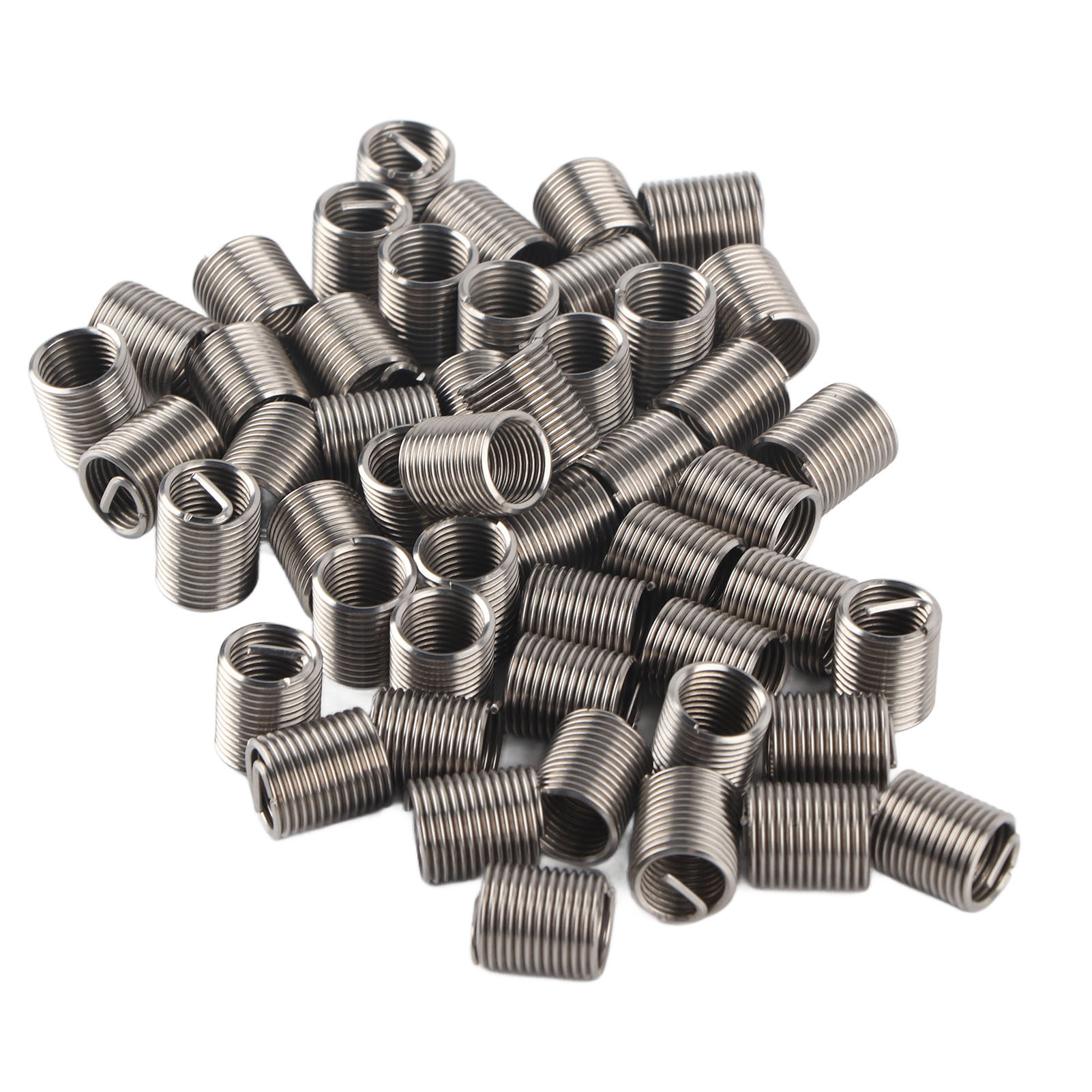

50 Reduziereinsätze Für Außen- Und Innengewinde, Mutternreparaturwerkzeug, Edelstahlbefestigungselement M10x1,252d

1. Durch Einsetzen des Gewindeeinsatzes in das Gewindeloch eines Bauteils aus Aluminiumlegierung oder anderen Werkstoffen entsteht ein hochfestes, verschleißfestes und präzises Innengewinde. 2. Gewindeeinsätze ermöglichen eine kostengünstige Reparatur von Gewindelöchern bei Gewindefehlern oder Beschädigungen. 3. Gewindeeinsätze ermöglichen die schnelle und einfache Umrüstung zwischen metrischen und zölligen Gewinden. 4. Es wird ein hochfester, hochpräziser, diamantförmiger Stahldraht verwendet. Gewindeeinsätze, auch Gewindehülsen, Edelstahl-Gewindebuchsen oder Metallhülsen genannt, sind eine neue Art von Innengewindebefestigungselementen. Sie verbessern die Gewindefestigkeit und Verschleißfestigkeit deutlich, insbesondere bei Anwendungen in weniger festen technischen Werkstoffen wie Aluminium, Zink, Kupfer und Kunststofflegierungen. Artikeltyp: Gewindeeinsätze. Material: SUS30 4. Modell: M10x1,2 5. Gewindespezifikation: M10x1,25 (mm). Anzahl der Umdrehungen: 13. 3. Außendurchmesser vor der Montage: ca. 12 bis 15,5 mm. Bohrerdurchmesser für die Montage: ca. 10,3 mm. Länge nach der Montage (1D/1,5D/2D/2,5D/3D): ca. 10 mm, 15 mm, 20 mm, 25 mm, 30 mm. Gewindeschutzhülse – Modellspezifikationen: Beispiel: M3x0,5x1,5D bedeutet, dass nach dem Einschrauben das Innengewinde vom Typ M3 ist, die Steigung 0,5 beträgt und die Länge 1,5D ist (die Länge ist das 1,5-fache des Durchmessers, d. h. 1,5 x 3 = 4,5 mm). Die hier angegebene Länge ist die Länge nach der Montage. Anleitung: 1. Bohren: Bohren Sie das Loch mit dem in der Parametertabelle für Gewindeeinsätze angegebenen Bohrer. Achten Sie darauf, kein konisches Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Die Senktiefe darf nach dem Bohren 0,4 Steigungen nicht überschreiten. Zu tiefes Senken behindert das Einschrauben des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge der Einsätze sein. Entfernen Sie nach dem Gewindeschneiden alle Rückstände mit Druckluft. Um eine optimale Gewindegenauigkeit zu gewährleisten, prüfen Sie den Grund des Gewindelochs mit einer speziellen Gewindeeinsatz-Grundlehre. 3. Montage: Setzen Sie die Gewindehülse in den Montageschlüssel ein (Abbildung 5, rechts), führen Sie den Hülsengriff in die Nut der Führungsstange des Schlüssels ein und schrauben Sie die Hülse durch Drehen des Griffs in das Loch. Für die Montage von Gewindeeinsätzen der Größe M14x2 oder größer können Sie ein einfaches T-Nutenwerkzeug verwenden. Hinweis: Beim Einsetzen und Einschrauben der Einsätze keinen vertikalen Druck ausüben, um ein Verrutschen der Zähne zu vermeiden. Langsam in Gewinderichtung einschrauben. 4. Entfernen des Griffs (Abbrechen des Haltegriffs): Verwenden Sie ein Abziehwerkzeug, um den Haltegriff abzubrechen. Schlagen Sie mit ca. 200 g Kokosnuss ruckartig auf den Gesteinsbrecher, um den Griff zu entfernen. Drehen Sie den Montageschlüssel nicht in die entgegengesetzte Richtung. Achten Sie darauf, den Haltegriff nicht abzubrechen. Dies könnte die Welle beschädigen und das Gewinde herausreißen. 5. Herausschrauben: Sollten Sie Probleme beim Einsetzen des Gewindeeinsatzes haben (z. B. wenn die Zähne herausspringen), entfernen Sie den Einsatz mit einem speziellen Steckschlüsselausdreher. 50 Gewindeeinsätze sind im Lieferumfang enthalten.
