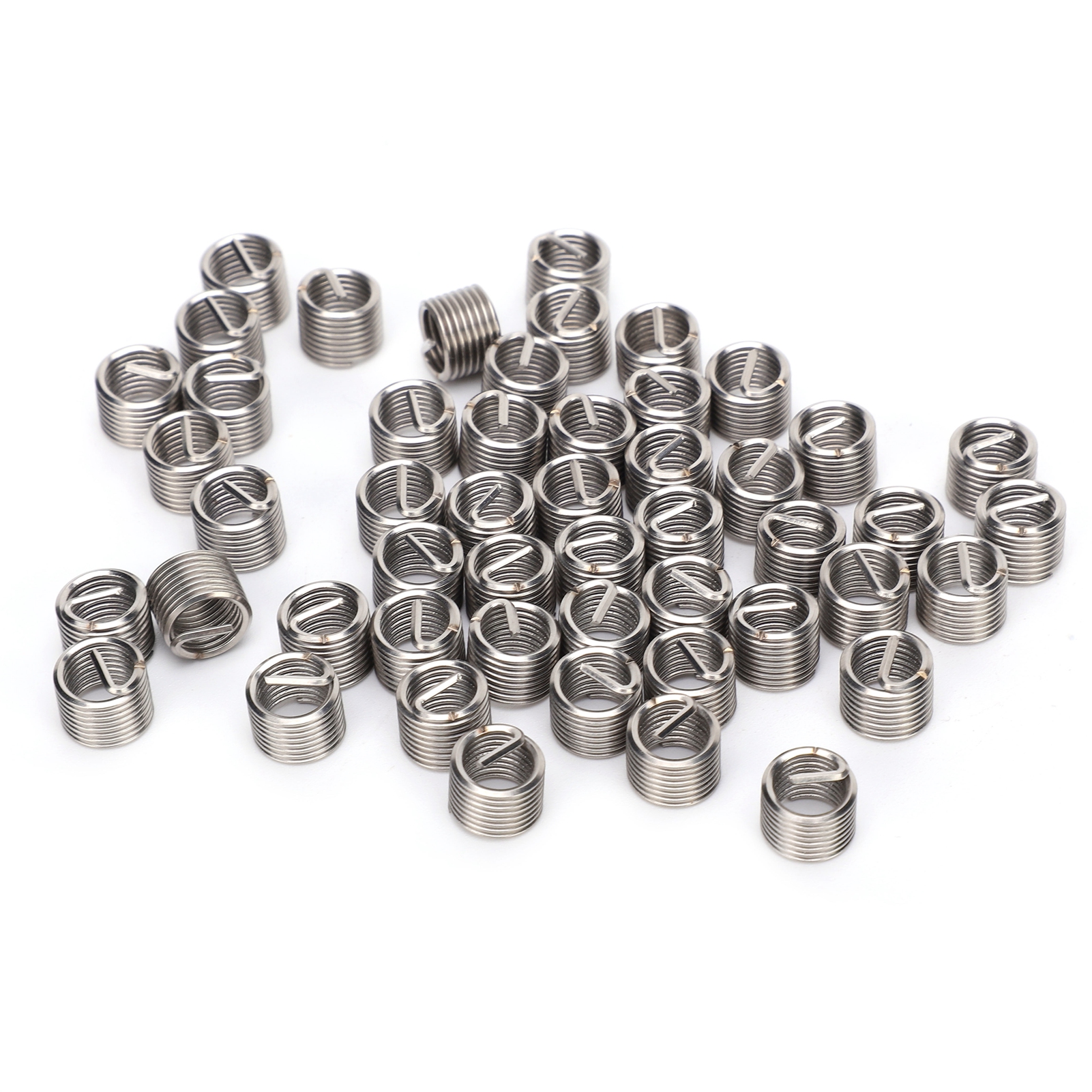

50 Reduziereinsätze Für Außen- Und Innengewinde, Reparaturwerkzeug, Befestigungselement Aus Edelstahl M7x11,5d

1. Dieses Produkt ermöglicht die schnelle und bequeme Umrüstung zwischen metrischen und zölligen Gewinden. 2. Die Einsätze bilden beim Einsetzen in das Gewindeloch eines Bauteils aus Aluminiumlegierung oder anderen Werkstoffen ein hochfestes, verschleißfestes und hochpräzises Innengewinde. 3. Ermöglicht die wirtschaftliche Reparatur des Gewindelochs bei Gewindefehlern oder Beschädigungen. 4. Hergestellt aus hochfestem, hochpräzisem Stahldraht mit rautenförmigem Querschnitt. Gewindeeinsätze werden auch als Gewindehülsen, Edelstahl-Gewindehülsen oder Metallhülsen bezeichnet. Sie werden bei weniger festen technischen Werkstoffen wie Aluminium, Zink, Kupfer, Kunststoff, technischen Kunststoffen usw. eingesetzt, um die Gewindefestigkeit und Verschleißfestigkeit deutlich zu verbessern. Artikeltyp: Gewindeeinsätze. Material: SUS30. 4. Modell: M7x1. Gewindespezifikation: M7x1 (mm). Außendurchmesser vor dem Einsetzen: ca. 8,6 bis 8,9 mm. Bohrerdurchmesser für den Einsatz: ca. 7,3 mm / 0,3 Zoll 1D/1,5D/2D: Länge nach dem Einbau: ca. 7 mm / 0,3 Zoll 10,5 mm / 0,4 Zoll 14 mm / 0,6 Zoll. Anzahl der Umdrehungen vor dem Einbau: 5,2/8,3/11,5. Spezifikationsbeschreibung: Beispiel: M3x0,5x1,5D bedeutet, dass nach dem Einschrauben das Innengewinde vom Typ M3 ist, die Steigung 0,5 beträgt und die Länge 1,5D ist (die Länge entspricht dem 1,5-fachen des Durchmessers, d. h. 1,5 x 3 = 4,5 mm). Die hier angegebene Länge entspricht der Länge nach dem Einbau. Gebrauchsanweisung: 1. Bohren: Verwenden Sie den Bohrer mit dem in der Parametertabelle des Gewindeeinsatzes angegebenen Durchmesser, um das Loch zu bohren. Achten Sie darauf, kein konisches Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Nach dem Bohren darf die Senktiefe 0,4 Steigung nicht überschreiten. Zu starkes Ansenken beeinträchtigt die Montage des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss größer als die Einbaulänge der Einsätze sein. Entfernen Sie nach dem Schneiden alle Rückstände mit Druckluft. Prüfen Sie für optimale Gewindegenauigkeit den Grund des Gewindelochs mit einer speziellen Gewindeeinsatz-Grundlehre. 3. Montage: Setzen Sie die Gewindehülse in den Montageschlüssel ein (Abbildung 5, rechts), führen Sie den Hülsengriff in die Nut der Führungsstange des Schlüssels ein und schrauben Sie die Hülse durch Drehen des Griffs in das Loch. Für die Montage von Gewindeeinsätzen der Größe M14x2 oder größer können Sie ein einfaches T-Nut-Werkzeug verwenden. Hinweis: Üben Sie beim Einschrauben der Einsätze keinen vertikalen Druck aus, um ein Durchrutschen der Verzahnung zu vermeiden. Schrauben Sie langsam in Gewinderichtung. 4. Entfernen des Griffs (Brechen des Fixiergriffs): Verwenden Sie ein Abreißwerkzeug, um den Fixiergriff zu brechen. Schlagen Sie mit ca. 200 g Kokosnuss kräftig auf den Hebel und entfernen Sie den Griff. Drehen Sie den Montageschlüssel nicht um. Achten Sie darauf, den Montagegriff nicht abzubrechen. Dadurch könnte die Stange beschädigt und das Gewinde herausgerissen werden. 5. Ausschrauben: Sollten Sie Probleme beim Einsetzen des Gewindeeinsatzes haben (z. B. wenn die Zähne herausspringen), entfernen Sie den Einsatz mit einem speziellen Steckschlüsselausdreher. 50 Gewindeeinsätze sind im Lieferumfang enthalten.
