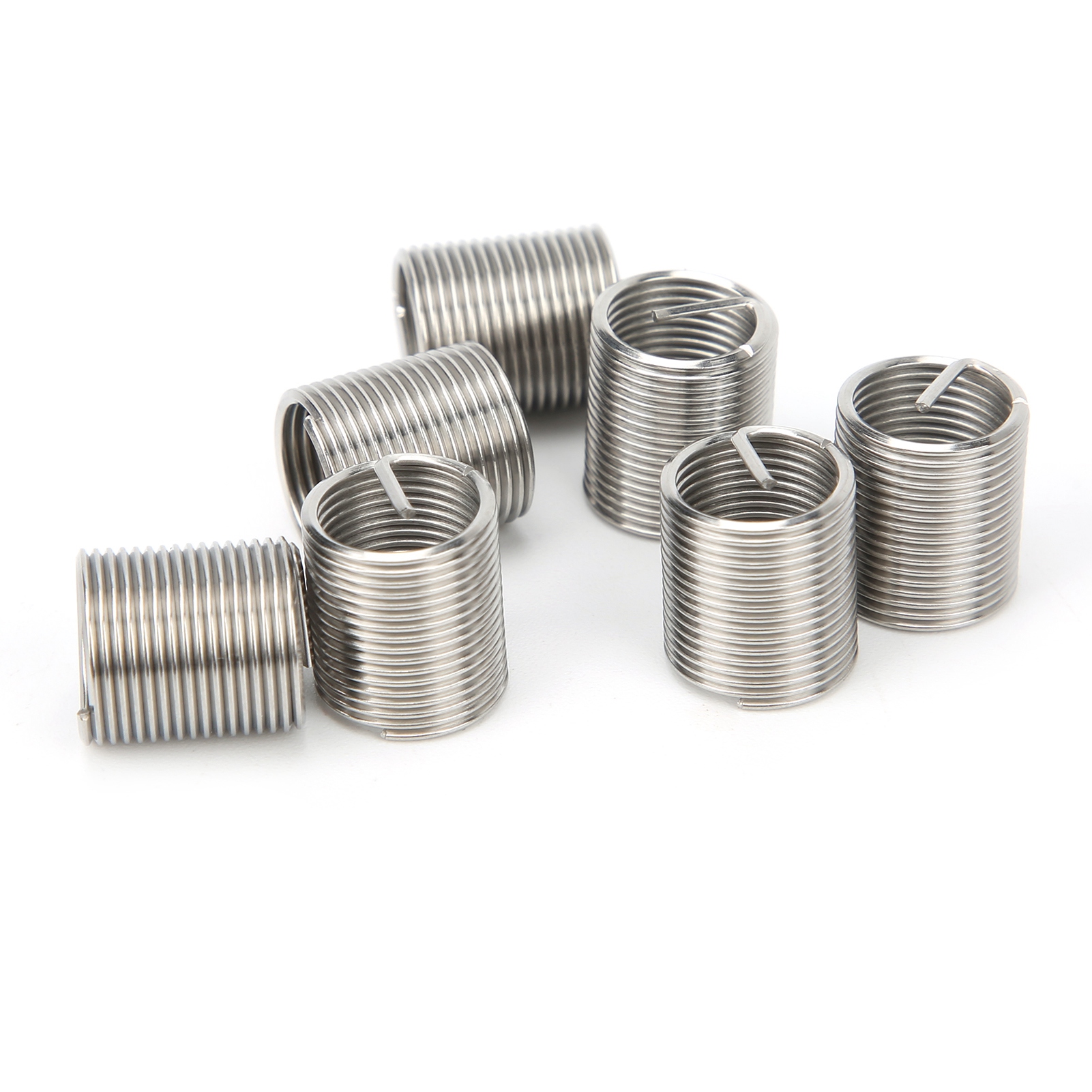

50 Stück Gewindeeinsätze, Reduziermuttern, Edelstahl, Drahtbefestigung, M10x1x2d

1. Durch Einsetzen des Gewindeeinsatzes in die Schraubenbohrung von Werkstücken aus Aluminiumlegierungen und anderen Werkstoffen entsteht ein hochfestes, verschleißfestes und präzises Innengewinde. 2. Bei Gewindefehlern oder beschädigten Innengewinden ermöglicht das Produkt eine kostengünstige Reparatur. 3. Es dient der schnellen und einfachen Umwandlung von metrischen in Zollgewinde. 4. Gewindeeinsätze werden auch als Gewindehülsen, Edelstahl-Gewindehülsen oder Drahthülsen bezeichnet. Hergestellt aus hochfestem, hochpräzisem Stahldraht mit rautenförmigem Querschnitt. 5. Anwendbar auf niedrigfeste technische Werkstoffe wie Aluminiumlegierungen, Zinklegierungen, Legierungen, Kupfer, Kunststoffe, technische Kunststoffe usw. Verbessert die Gewindefestigkeit und Verschleißfestigkeit deutlich. Artikeltyp: Gewindeeinsätze. Material: SUS304. Modell: M10x1x2D. Gewindespezifikation: M10x1 (mm). Länge nach der Installation: ca. 20 mm. Anzahl der Umdrehungen vor der Installation: 16,5. Außendurchmesser vor der Installation: ca. 12–12,5 mm. Durchmesser des Bohrers für die Installation: ca. 10,3 mm / 0,4 Zoll Spezifikationsbeschreibung: Beispiel: M3x0,5x1,5D. Dies bedeutet, dass nach dem Einschrauben das Innengewinde M3, die Steigung 0,5 und die Länge 1,5D beträgt (Länge = 1,5 x Durchmesser, also 1,5 x 3 = 4,5 mm). Die hier angegebene Länge bezieht sich auf die Länge nach der Montage. Anwendung: 1. Bohren: Verwenden Sie einen Bohrer der in der Parametertabelle des Gewindeeinsatzes angegebenen Größe, um das Loch zu bohren. Achten Sie darauf, kein kegelförmiges Loch zu bohren. Die beim Bohren entstehenden Späne müssen mit Druckluft entfernt werden. Die Senkung nach dem Bohren sollte nicht tiefer als 0,4 Steigung sein. Eine zu große Senkung beeinträchtigt das Einschrauben des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze, um das Gewinde zu schneiden. Die Gewindetiefe muss größer als die Einbaulänge des Gewindeeinsatzes sein. Nach dem Gewindeschneiden die Späne mit Druckluft ausblasen. Bei hoher Gewindegenauigkeit den Gewindegrund mit einer speziellen Gewindelehre für Gewindeeinsätze prüfen. 3. Montage: Die Gewindehülse in den Montageschlüssel einsetzen (Abbildung 5 rechts), den Montagegriff der Gewindehülse in die Führungsnut des Montageschlüssels einführen und die Gewindehülse durch Drehen des Griffs in das Gewindeloch schrauben. Für Gewindeeinsätze mit M14x2- oder größeren Gewinden kann ein T-Nutfräser verwendet werden. Hinweis: Beim Einschrauben der Gewindeeinsätze darf kein Druck in vertikaler Richtung ausgeübt werden, um ein Überspringen der Zähne zu verhindern. Die Gewindeeinsätze müssen langsam in Gewinderichtung eingeschraubt werden. 4. Griff entfernen (Montagegriff abbrechen): Den Montagegriff mit einem Brecheisen abbrechen. Dazu ca. 200 g Kokosnussöl auf das Brecheisen geben und den Griff abziehen. Den Montageschlüssel nicht in die entgegengesetzte Richtung drehen. Den Montagegriff nicht abbrechen. Diese Situation ist sehr leicht zu beheben. Infolgedessen brach der Endschaft ab und der Draht wurde herausgezogen. 5. Abschrauben: Wenn während der Installation des Gewindeeinsatzes Probleme auftreten (z. B. überspringende Zähne), muss der Gewindeeinsatz entfernt werden. Verwenden Sie dazu einen speziellen Hülsenentferner. 50 x Gewindeeinsätze
