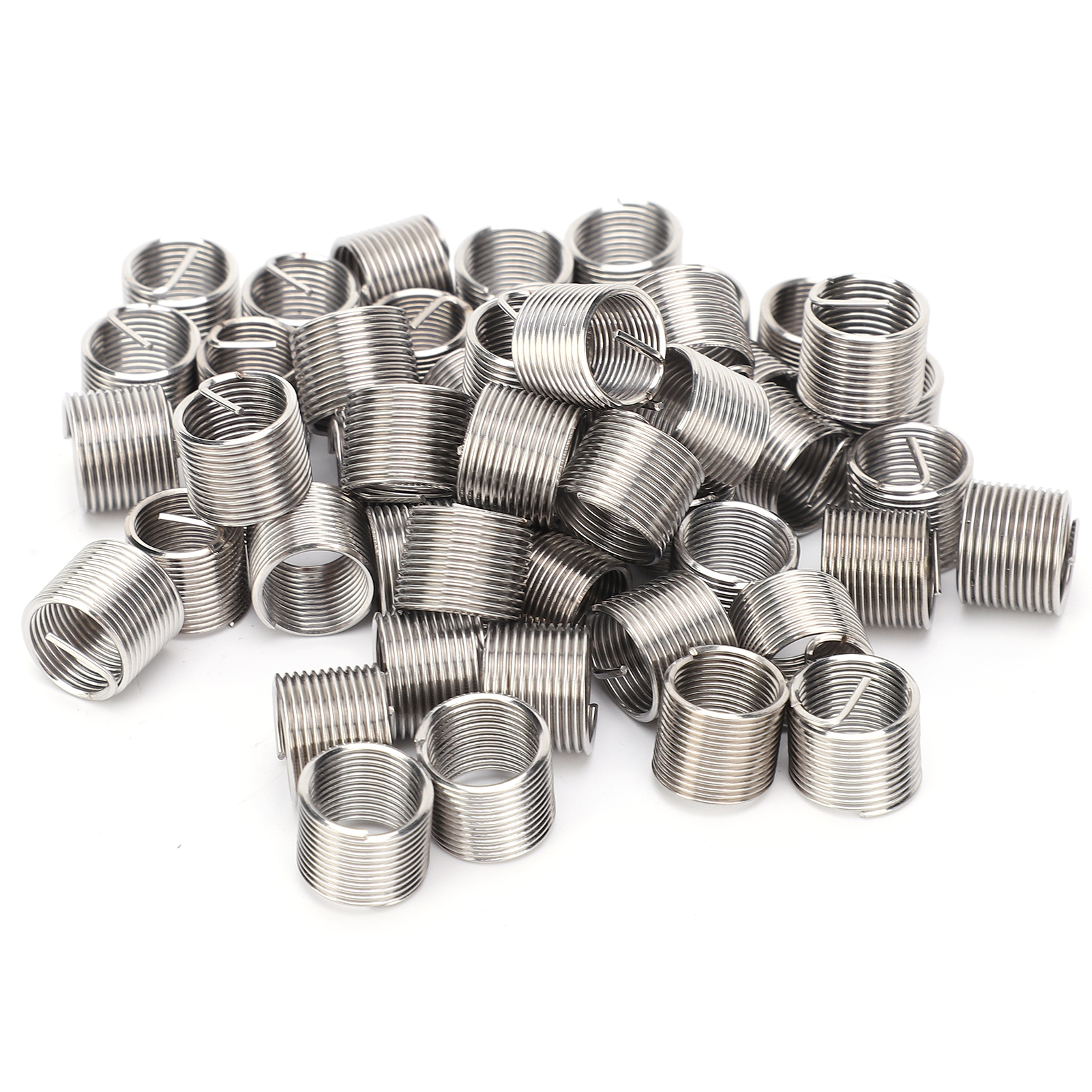

50 Stück Gewindeeinsätze, Reduziermuttern-reparaturwerkzeug, Edelstahl, M10x1x1,5d

1. Erzeugen Sie ein hochfestes, verschleißfestes und präzises Standard-Innengewinde, wenn Sie den Drahtgewindeeinsatz in das Schraubenloch des Werkstücks aus Aluminiumlegierung und anderen Werkstoffen einsetzen. 2. Bei Gewindefehlern oder beschädigten Innengewinden kann der Gewindeeinsatz als Reparaturmethode verwendet werden. So lässt sich das Gewinde kostengünstig reparieren. 3. Drahtgewindeeinsätze ermöglichen die einfache und schnelle Umwandlung von metrischen in Zollgewinde. 4. Eine neue Art von Innengewindebefestigungen aus hochfestem, präzisem Stahldraht mit rautenförmigem Querschnitt. Gewindeeinsätze werden auch als Gewindehülsen, Edelstahl-Gewindehülsen oder Drahthülsen bezeichnet. Sie werden für Werkstoffe mit geringer Festigkeit wie Aluminiumlegierungen, Zinklegierungen, Kupfer, Kunststoffe und technische Kunststoffe verwendet und können die Gewindefestigkeit und Verschleißfestigkeit deutlich verbessern. Artikeltyp: Gewindeeinsätze. Material: SUS304. Modell: M10x1x1,5D. Gewindespezifikation: M10x1 (mm). Länge nach der Montage: ca. 15 mm. Anzahl der Umdrehungen vor der Montage: 12,1. Außendurchmesser vor der Montage: ca. 12,0–12,5 mm. Durchmesser des Bohrers für die Montage: ca. 10,3 mm / 0,4 Zoll Gewindeschutzhülse – Modellbeschreibung: Beispiel: M3x0,5x1,5D. Dies bedeutet, dass nach dem Einschrauben das Innengewinde M3, die Steigung 0,5 und die Länge 1,5D beträgt (Länge = 1,5 x Durchmesser, also 1,5 x 3 = 4,5 mm). Die hier angegebene Länge bezieht sich auf die Länge nach der Montage. Anwendung: 1. Bohren: Bohren Sie mit einem Bohrer der in der Parametertabelle des Gewindeeinsatzes angegebenen Größe ein Loch. Achten Sie darauf, kein kegelförmiges Loch zu bohren. Entfernen Sie die Bohrspäne mit Druckluft. Die Senkung darf nach dem Bohren die Steigung von 0,4 nicht überschreiten. Eine zu große Senkung beeinträchtigt das Einschrauben des Gewindeeinsatzes. 2. Gewindeschneiden: Verwenden Sie spezielle Gewindebohrer für Gewindeeinsätze. Die Gewindetiefe muss die Einbaulänge des Gewindeeinsatzes überschreiten. Nach dem Gewindeschneiden die Späne mit Druckluft ausblasen. Bei hoher Gewindegenauigkeit den Gewindegrund mit einer speziellen Gewindelehre für Gewindeeinsätze prüfen. 3. Montage: Die Gewindehülse in den Montageschlüssel einsetzen (Abbildung 5 rechts), den Montagegriff der Gewindehülse in die Führungsnut des Montageschlüssels einführen und die Gewindehülse durch Drehen des Griffs in das Gewindeloch schrauben. Für Gewindeeinsätze mit M14x2- oder größeren Gewinden kann ein T-Nutfräser verwendet werden. Hinweis: Beim Einschrauben der Gewindeeinsätze darf kein Druck in vertikaler Richtung ausgeübt werden, um ein Überspringen der Zähne zu verhindern. Die Gewindeeinsätze müssen langsam in Gewinderichtung eingeschraubt werden. 4. Griff entfernen (Montagegriff abbrechen): Den Montagegriff mit einem Brecheisen abbrechen. Dazu ca. 200 g Kokosnussöl auf das Brecheisen geben und den Griff abziehen. Den Montageschlüssel nicht in die entgegengesetzte Richtung drehen. Den Montagegriff nicht abbrechen. Diese Situation ist sehr leicht zu beheben. Dadurch brach der Drahtschaft ab und der Draht wurde herausgezogen. 5. Abschrauben: Wenn bei der Montage des Drahtgewindeeinsatzes Probleme auftreten (z. B. überspringende Zähne), muss der Gewindeeinsatz entfernt werden. Verwenden Sie dazu einen speziellen Hülsenentferner. 50 x Gewindeeinsätze
