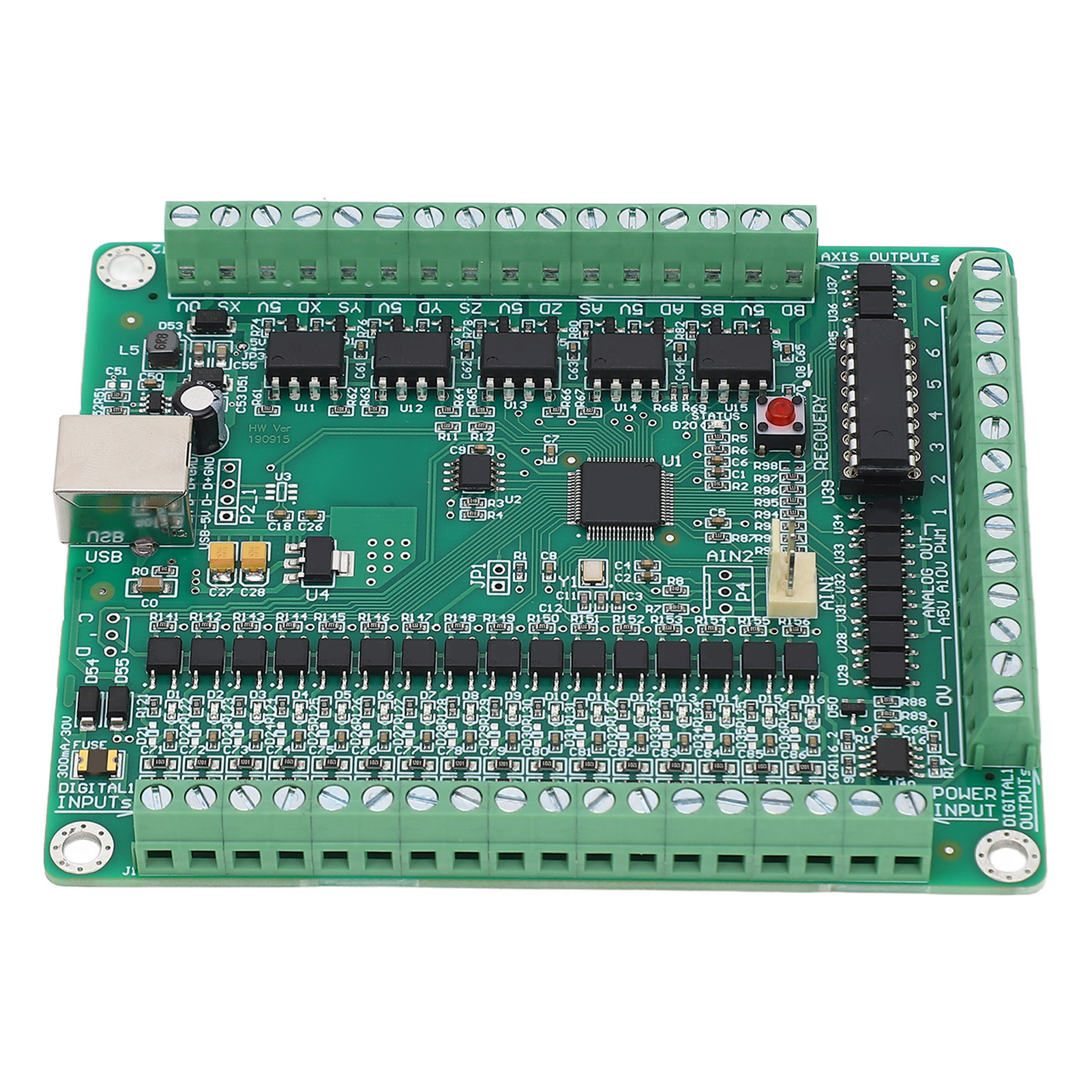

500-khz-usb-cnc-5-achsen-bewegungssteuerungsplatine, Schrittmotorsteuerungsplatine, Dc12-24v-netzteil

Willkommen in unserem Shop! USB-Bewegungskarte für CNC-Maschinen, entwickelt für universelle Kompatibilität mit allen Mach3-Versionen. Funktioniert unter Windows XP bis Windows 10 (32- oder 64-Bit), Plug & Play ohne Treiberinstallation. - **Kompatible Modelle**: Diese Karte unterstützt alle Mach3-Versionen und gewährleistet eine einfache und sofortige Installation auf allen Windows-Systemen. - **Mehrere Modi**: Unterstützt Slave-Achsen (Doppelantrieb: Dual X, Y, Z) und automatische Nullpunktjustierung mit zwei Nullpunktschaltern. - **Leistungsstarke Funktionen**: USB-Schnittstelle, treiberlos, mit 5 gekoppelten Achsen, simultaner Ausgang bis zu 500 kHz, kompatibel mit Servo- oder Schrittmotoren. Jede Achse kann als Pulsspindel (Servo oder Schrittmotor) konfiguriert werden. **Spannungs- und Drehzahlregelung:** Die Platine verfügt über einen PWM-Ausgang, einen 0-10-V-Analogausgang und einen 0-5-V-Analogausgang zur Spindelmotor-Drehzahlregelung per PWM oder über einen 0-5-V-/0-10-V-Frequenzumrichter. **Sicherheit und Zuverlässigkeit:** Hochgeschwindigkeits-Zweikanal-10-MHz-Optokoppler (3/5) und Universal-Optokoppler (25), insgesamt 28/30 Optokoppler, isolieren alle Ein- und Ausgänge. Hochwertiges Design für maximale Störfestigkeit und umfassenden Schutz. **Ein- und Ausgänge:** 16 konfigurierbare NPN-Eingänge (Spindeldrehzahlmessung, Werkzeugsteuerung, elektronisches Handrad, Not-Aus, Endschalter, Nullpunkt, Start, Stopp usw.) und 7 konfigurierbare Ausgänge für Spindelstart, Kühlmittelsteuerung, Antriebsaktivierung usw. **Reibungsloser Betrieb:** 2 gleichzeitig anschließbare Eingänge für elektronische Handräder (MPG). Im Mehrschrittmodus bietet das Mach3-Handrad eine Echtzeitleistung, die mit der eines CNC-Bearbeitungszentrums identisch ist, mit verzögerungsfreiem Betrieb für eine optimale Nutzung des mechanischen Systems. **Technische Daten:** - Eingangsspannung: DC 12-24 V - Anzahl der Ausgangsachsen: 5 - Eingangstyp: NPN - Anschluss: USB - Steuerungssoftware: Mach3 **Zusätzliche Funktionen:** - Echtzeit-Reaktion: präzises Klicken, verzögerungsfreies Mapping, schneller und agiler Motor, verzögerungsfreies Arbeiten - 16 digitale Eingangspunkte mit 16 LED-Anzeigen, benutzerdefinierte Konfiguration in Mach3, Unterstützung für Spindeldrehzahlmessung - Benutzerdefinierter M-Code für VBasic-Programmierung - 2 analoge Eingänge zur Einstellung von Bearbeitungsgeschwindigkeit, Punktgeschwindigkeit und Spindeldrehzahl - 1 Statusanzeige für USB-Verbindung, Motorbetrieb und alle Zustände auf einen Blick - Unabhängige Signalverarbeitung durch die Steuereinheit, ohne PC-Eingriff, für garantierte Zuverlässigkeit und Echtzeitbetrieb **Lieferumfang:** 1 x Bedienfeld 1 x Verbindungskabel 1 x Einstellknopf 3 x Zubehör
