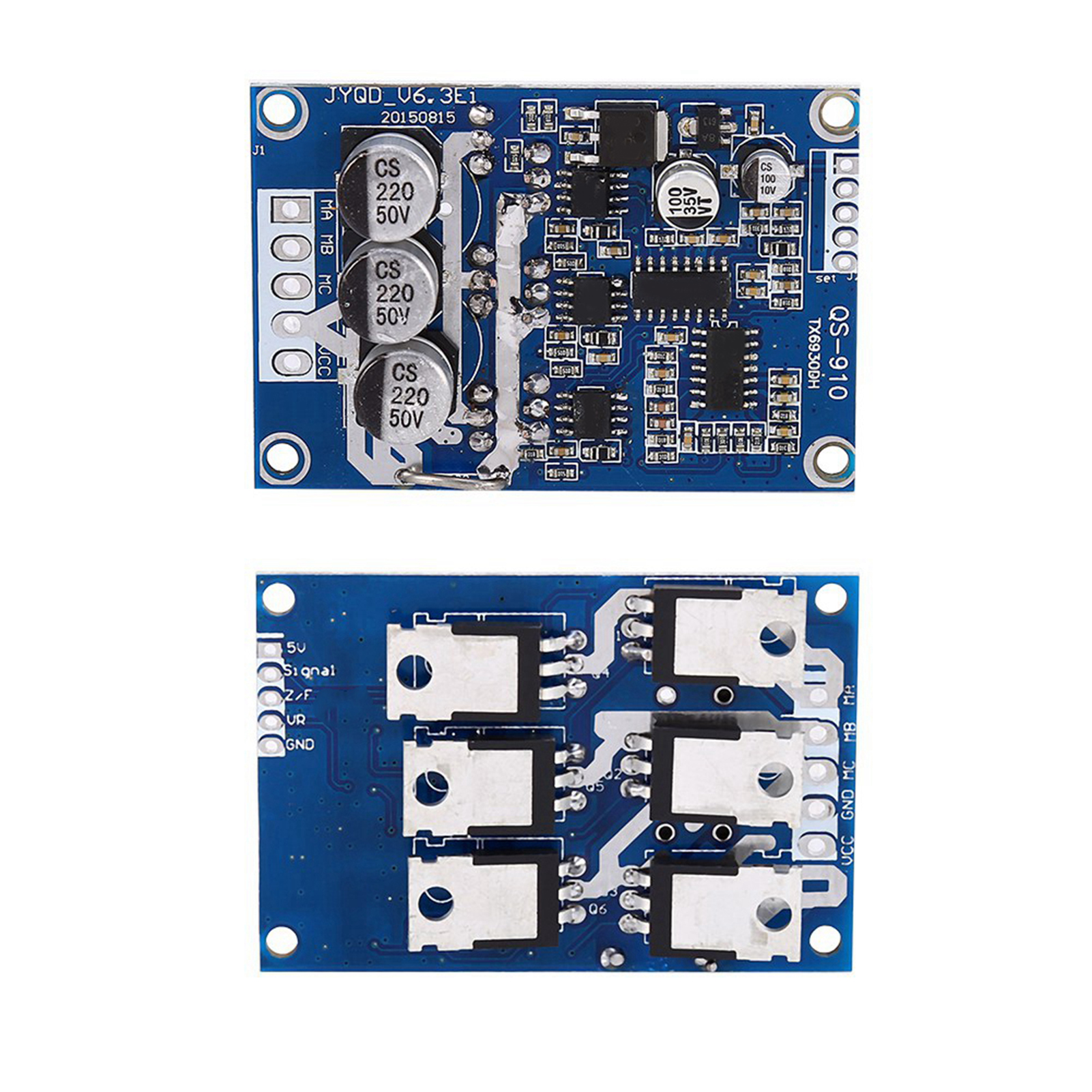

500-w-gleichstrom-bürstenlosmotor-controller 12–36 V 20 A Hall-sensorloses Treibermodul

Willkommen in unserem Shop! Entdecken Sie unseren leistungsstarken Motorcontroller, der für Eingangsspannungen von 12 V bis 36 V ausgelegt ist und maximale Flexibilität für vielfältige Anwendungen bietet. Dieses Treibermodul eignet sich ideal zum einfachen Ansteuern von Motoren und verfügt über einen integrierten Überstrom- und Kurzschlussschutz für optimale Sicherheit. Der VR-Drehzahlregler ermöglicht vielseitige Anschlussmöglichkeiten: Sie können die Drehzahl durch Variieren der Spannung oder per PWM-Steuerung regeln. Die Spannungsregelung erfolgt über einen einstellbaren Widerstand (20-kΩ-Potentiometer, 3 Pins, angeschlossen zwischen den Anschlüssen VR, 5 V und GND). Die Drehzahlregelung bietet zwei Modi: Spannungsregelung oder PWM-Regelung über einen Mikrocontroller. Dieses Motortreibermodul ist außerdem mit einem Unterspannungsschutz ausgestattet, der Schäden durch zu hohe Impulsströme verhindert. Technische Daten: - Treiberplatinentyp: JYQD_V6.3E1 - Spannungsbereich: 12 V–36 V - Spitzenstrom: 20 A - Antriebsleistung: ≤ 500 W (abhängig von der Betriebsspannung) - Abmessungen: 63 x 43 x 17 mm - Drehzahlregelungsfunktion: Spannungsregelung oder PWM-Regelung über einen Mikrocontroller Anschlüsse der Steueranschlüsse: 1. GND 2. VR-Drehzahlregelungsanschluss: Anschlussart für Spannungsregelung oder PWM. Die Spannungsregelung kann über den einstellbaren Widerstand (20-kΩ-Potentiometer, 3 Pins, VR-Anschlussseite, 5-V-Anschlussseite, zur Spannungssteuerung mit GND verbunden) eingestellt werden. 3. ZF-Anschluss zur Polaritätsumkehr: 5 V für die eine Richtung, GND für die andere Richtung anschließen. 4. Drehzahlimpuls-Ausgang (Signal): Ein Impuls pro Umdrehung = Anzahl der Motorpole x 3. 5. 5-V-Ausgang für den Steueranschluss (5-V-Ausgangsspannung). Stromanschluss: 1. VCC: Pluspol der Stromversorgung (12–36 V). 2. GND: Stromversorgungseingang (Masse). 3. MC: W-Leitung des sensorlosen bürstenlosen Motors / ohne Hall-Sensor. 4. MB: V-Leitung des sensorlosen bürstenlosen Motors / ohne Hall-Sensor. 5. MA: U-Linie des sensorlosen bürstenlosen Motors / ohne Hall-Sensor Lieferumfang: 1 x DC-Bürstenlosmotor-Treiberplatine Dieses Produkt enthält alle notwendigen Komponenten für eine einfache Installation und Verwendung. Es eignet sich perfekt für Ihre Motorisierungsprojekte und garantiert eine zuverlässige und langlebige Leistung. Bestellen Sie jetzt und genießen Sie die präzise und sichere Steuerung Ihrer Motoren!
