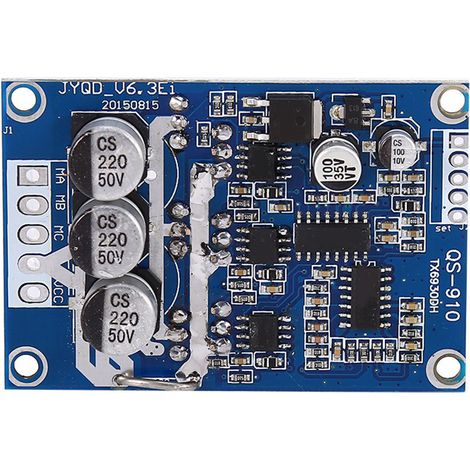

500w 12-36v 20a Dc Bürstenloser Motorcontroller Ohne Hall-sensor

Willkommen in unserem Shop! Dieser leistungsstarke 12-36-V-Gleichstrom-Motorcontroller ermöglicht die Anpassung verschiedener Spannungen für vielseitige Anwendungen. Er ist für eine einfache Motorsteuerung konzipiert und verfügt über wichtige Überstrom- und Kurzschlussschutzfunktionen, die Zuverlässigkeit und Sicherheit gewährleisten. Die Drehzahlregelung ist flexibel: Sie können die Drehzahl durch Variieren der Spannung oder per Pulsweitenmodulation (PWM) über einen Mikrocontroller einstellen. Der VR-Drehzahlregleranschluss kann mit einem Potentiometer zur Spannungsvariation oder zum Empfang eines PWM-Signals verbunden werden. Das Modul verfügt außerdem über einen Unterspannungsschutz, der verhindert, dass hohe Momentanströme die Schaltung beschädigen. **Detaillierte Spezifikationen:** * **Treiberplatinenmodell:** JYQD_V6.3E1 * **Versorgungsspannungsbereich:** 12 V bis 36 V DC * **Spitzenstrom:** 20 A * **Ansteuerleistung:** ≤ 500 W (abhängig von der Betriebsspannung) * **Abmessungen:** 63 mm x 43 mm x 17 mm * **Drehzahlregelungsfunktion:** Spannungs- oder PWM-Regelung (Mikrocontroller) **Steueranschluss:** 1. **GND** - Steuermasse. 2. **VR** - Drehzahlregelungsanschluss. Akzeptiert Spannungsregelung (über ein Potentiometer) oder ein PWM-Signal. 3. **ZF** - Drehrichtungsanschluss. Zum Umkehren der Drehrichtung an 5 V oder GND anschließen. 4. **Signal** - Drehzahlimpuls-Ausgang. Liefert Impulse zur Drehrichtungsnachführung. 5. **5V** - 5-V-Spannungsausgang zur Versorgung der Steuerschaltungen. **Anschlüsse Stromversorgung:** 1. **VCC** - Pluspol für die Stromversorgung (12 V–36 V). 2. **GND** - Masseanschluss. 3. **MC** - Phase W für bürstenlose Gleichstrommotoren (ohne Sensor/ohne Hall-Effekt). 4. **MB** - Phase V für bürstenlose Gleichstrommotoren (ohne Sensor/ohne Hall-Effekt). 5. **MA** – Phase U für bürstenlosen Gleichstrommotor (ohne Sensor/ohne Hall-Effekt). **Lieferumfang:** Sie erhalten **1 x Treiberplatine für bürstenlosen Gleichstrommotor**.
