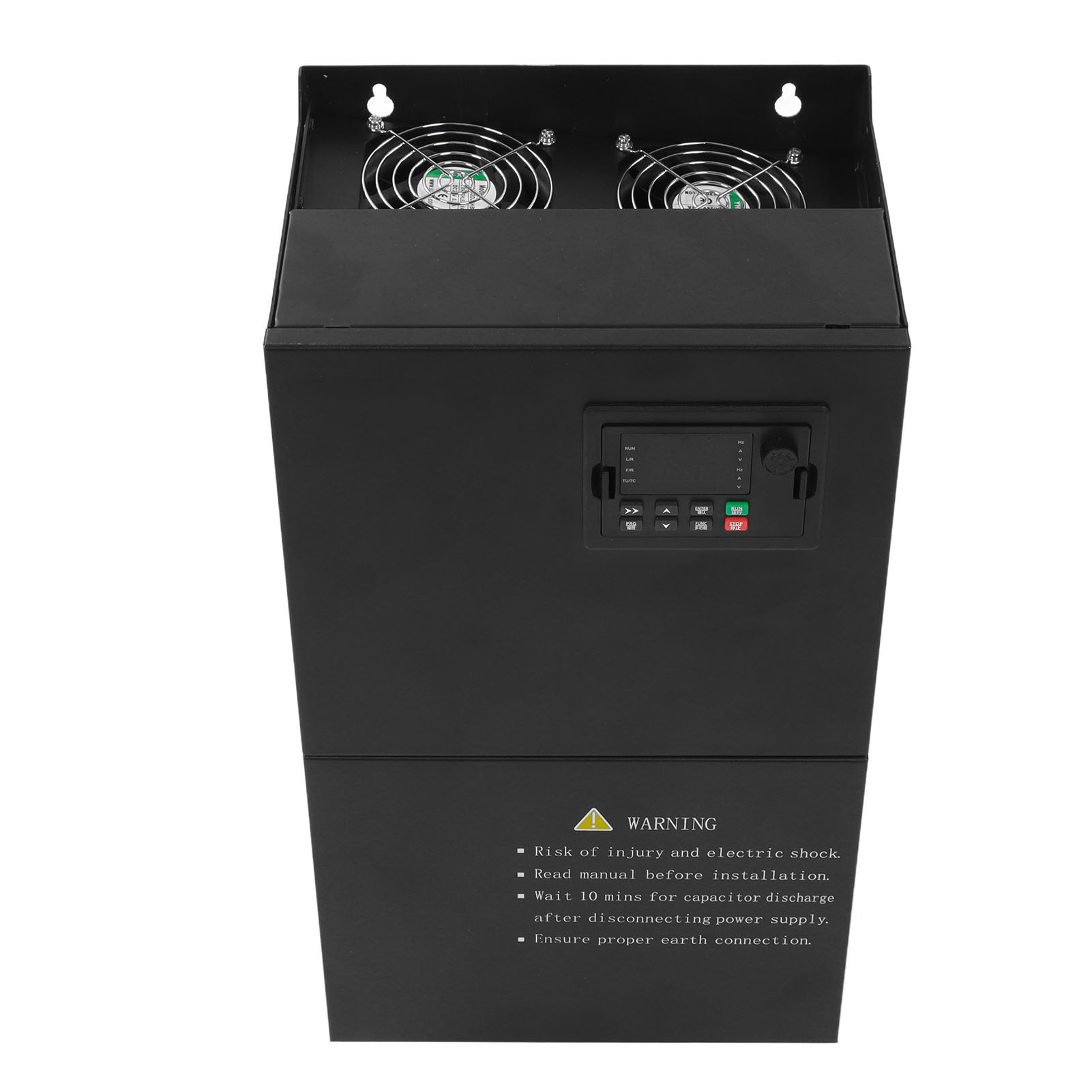

55 Kw 3-phasen-frequenzumrichter, 3-phasiger Ac400v-eingang, 3-phasiger Ac0–400v-ausgang, Frequenzumrichter

1. IGBT-Modul und Luftkanal: Dieser Frequenzumrichter verwendet ein integriertes IGBT-Modul mit hoher Belastbarkeit und verbesserter Stabilität. Das unabhängige Luftkanaldesign sorgt für überlegene Stabilität. 2. Anzeige und Motordrehzahlregelung: Der Frequenzumrichter verfügt über eine zweizeilige Digitalanzeige und wird häufig zur Drehzahlregelung verschiedener dreiphasiger Asynchronmotoren eingesetzt. Dadurch werden Motordrehzahlregelung, Energieeinsparung, Umweltschutz und eine Steigerung der Produktionseffizienz ermöglicht. 3. Überspannungsschutz: Um Überspannungen durch zu hohe Busspannungen zu verhindern, passt der Frequenzumrichter die Betriebsfrequenz automatisch an, sobald die Busspannung den Überspannungsschutzpunkt erreicht oder überschreitet. 4. Überstromschutz: Um Fehlauslösungen durch zu hohen Strom zu verhindern, eignet sich der Frequenzumrichter für stark schwankende Lasten. Der Frequenzumrichter begrenzt den Laststrom automatisch, um ein Überschreiten des eingestellten Überstromschutzpegels zu verhindern. Dies geschieht durch Echtzeitüberwachung des Laststroms während des Betriebs. 5. ALUMINIUMLEGIERUNG: Der Frequenzumrichter zeichnet sich durch niedrige Frequenzen, hohe Torsionssteifigkeit, hohe Schlag- und Hitzebeständigkeit aus. Er ist aus einer Aluminiumlegierung gefertigt. Artikeltyp: Frequenzumrichter Material: Aluminiumlegierung Eingangsspannung: 3-phasig AC 400 V ± 15 %, 50–60 Hz Ausgangsspannung: 3-phasig AC 0–400 V, 0–400 Hz Ausgangsstrom: 110 A Geeigneter Motor: 55 kW. Kategorie Anschlusssymbol Absatzname Funktionsbeschreibung Netzteil 10V GND Externes +10V-Netzteil Externes +10V-Netzteil, maximaler Ausgangsstrom: 150 mA (mit Kurzschlussschutz). Wird üblicherweise als externes Netzteil für Potentiometer verwendet. Potentiometer-Widerstandsbereich: 1 kΩ - 5 kΩ 24V COM Externes +24V-Netzteil Externes +24V-Netzteil, wird üblicherweise als digitales Netzteil verwendet Eingangs- und Ausgangsklemmen Stromversorgung und externe Sensorstromversorgung Maximaler Ausgangsstrom: 200 mA Analoge Klemme Al1 GND Analoger Eingang Eingangsklemme 1 1. Eingangsbereich: DC 0 V–10 V oder 0 mA–20 mA, bestimmt durch die Parameter P437 Entscheidung 2. Eingangsimpedanz: Impedanz bei Spannungseingang 22 kΩ, Impedanz bei Stromeingang 500 Ω AI2 GND Analogeingang Eingangsanschluss 2 1. Eingangsspannungsbereich: DC 0–10 V oder 0–20 mA, festgelegt durch die Parameter P4-37 Entscheidung 2. Eingangsimpedanz: Spannungseingangsimpedanz 22 kΩ, Stromeingangsimpedanz 500 Ω AO1 GND Analogeingang Ausgangsanschluss 1 Ausgangsspannungsbereich: 0–10 V Ausgangsstrombereich: 0–20 mA, 4–20 mA (P5–23 wählbar) AO2 GND Analog Eingang Ausgang Klemme 2 Ausgangsspannungsbereich: 0 V–10 V. Keine Stromausgangsfunktion. Jumperabdeckung J1 auf isolierter Hauptsteuerplatine an Position AO2 anschließen. Auf nicht isolierter Hauptsteuerplatine verfügt die Steuerplatine nicht über diese Funktion. Digitaleingang X1 COM Digitaleingang 1 HD1 (X5) kann zusätzlich zu den Funktionen der Impulseingangskanäle X1 bis X4 auch als Hochgeschwindigkeitsgerät verwendet werden. Maximale Eingangsfrequenz: 50 kHz 1. Eingangsimpedanz: 1 kΩ 2. Spannungsbereich am Eingangspegel: 5 V–30 V X2 COM Digitaler Eingang 2 X3 COM Digitaler Eingang 3 X4 COM Digitaler Eingang 4 HDI COM Digitaler Eingang 5 (Anschluss X5) A+ B- RS485-Kommunikation A+ ist der positive Eingang des differenziellen 485-Kommunikationssignals, und B- ist der negative Eingang des differenziellen Signals Digitalausgang Y1 COM Open-Collector-Ausgang Bei Verwendung als Open-Circuit-Ausgang (J1-Jumperabdeckung auf der isolierten Hauptsteuerplatine 90). zur AO2-Position) HDO COM Hochgeschwindigkeitsimpulsausgang Beschränkt durch die Funktionscodierung P5-00 "HDO-Terminalausgangsmodusauswahl", wird ein Hochgeschwindigkeitsimpuls mit einer maximalen Frequenz von 50 kHz ausgegeben; Bei Ausgabe als Kollektor offener Stromkreis ist die Spezifikation die gleiche wie bei Y1. K1A K1B K1C Relais 1 Anschluss Kontaktbeschreibung: A: Gemeinsamer Punkt B: Normalerweise geschlossener Punkt C: Normalerweise offener Punkt Kontaktbelastbarkeit: AC 250 V, 3 A, C0S φ = 0,4 Ω DC 30 V, 1 A DC 30 V, 1 A 1 x Frequenzumrichter 1 x Bedienungsanleitung
