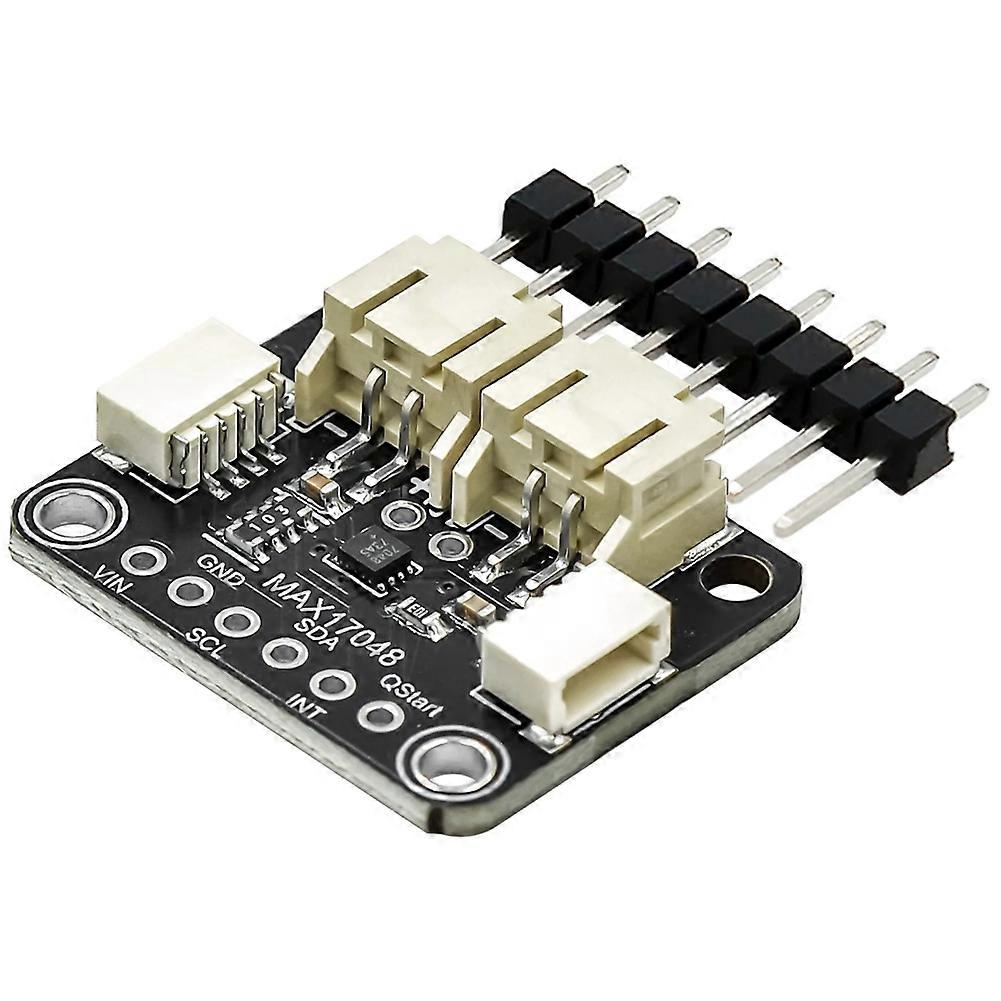

5580 Max17048 Lipo/li-ion Akku-ladeanzeige Und -überwachung

Kostengünstige Lithium-Polymer-Akkus (LiPo) haben die Elektronik revolutioniert: Sie sind dünn, leicht, bis zu 3,3 V regelbar und einfach wiederaufladbar. Auf Ihrem Smartphone zeigt ein Akkusymbol den Ladestand an und informiert Sie so, wann Sie den Akku aufladen müssen. Der MAX17048 LiPo/Li-Ion-Akku-Ladeindikator und -Monitor funktioniert nach demselben Prinzip. Schließen Sie ihn an Ihren LiPo- oder Li-Ion-Akku an, und er zeigt die Zellspannung an. Dabei berechnet er die komplexe Spannung und dekodiert sie, um Ihnen einen genauen Prozentwert anzuzeigen. Dieser I2C-integrierte Schaltkreis ist mit allen Mikrocontroller-Boards kompatibel, vom Arduino UNO bis zum Raspberry Pi. Er arbeitet sowohl mit 3,3 V als auch mit 5 V und ist mit verschiedenen Logikpegeln kompatibel. Schließen Sie zum Anschluss einen 3,7 V bis 4,2 V 1S Lithium-Ionen- oder Polymer-Akku an einen der JST 2 PH-Anschlüsse (nach Wahl) an. Verbinden Sie ihn anschließend mit einem JST PH-Adapterkabel mit Ihrem Aufwärtswandler, Feather oder einem anderen Peripheriegerät. Nutzen Sie die I2C-Schnittstelle und unseren Code für Arduino oder die CircuitPython/Python-Bibliothek, um jederzeit Spannung und Lastprozentsatz auszulesen. Verschiedene Warnmeldungen und Energiesparmodi sind verfügbar und anpassbar. Für eine schnelle Einrichtung haben wir eine spezielle QT-Platine für einfaches Anschließen entwickelt. Die QT-Anschlüsse auf beiden Seiten sind mit SparkFun Qwiic I2C-Anschlüssen kompatibel. Dies ermöglicht lötfreie Verbindungen zwischen Ihrem Entwicklungsboard und dem MAX17048 oder die Reihenschaltung mit einer Vielzahl anderer Sensoren und Zubehörteile mithilfe eines kompatiblen Kabels. QT-Kabel nicht im Lieferumfang enthalten. Farbe: Siehe Abbildung. Material: PC. Lieferumfang: 1 Modul. Nur die oben genannten Inhalte sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Beleuchtung und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
