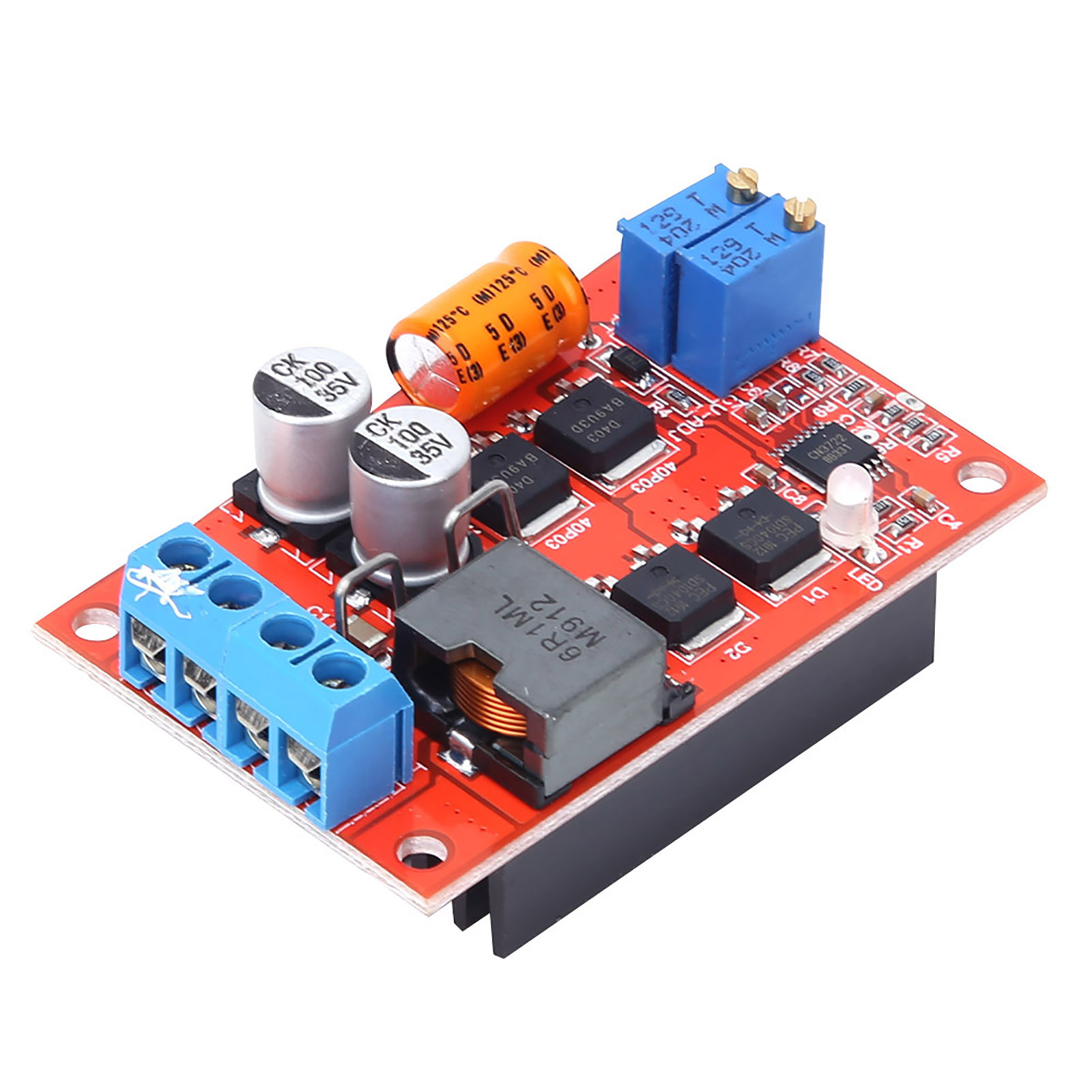

5a Mppt-solarladeregler, Batterieladeregler, Photovoltaik-ladegerät

Willkommen in unserem Shop! Entdecken Sie unseren leistungsstarken Solarladeregler, der Ihre Batterieladung mit außergewöhnlicher Effizienz optimiert. Dieses Modul nutzt die fortschrittliche MPPT-Technologie (Maximum Power Point Tracking) und gewährleistet so eine maximale Nutzung der Solarenergie, selbst bei schwachem Licht. Hier finden Sie die detaillierten Spezifikationen dieses Produkts: **Technische Daten:** - **Eingang**: Gleichspannung 8–28 V (kein Wechselstromeingang). Die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein (Abwärtstransformation). - **Ausgang**: Gleichspannung 5–26 V, stufenlos einstellbar. Kompatibel mit 6-V-, 12-V-, 8,4-V-, 12,6-V-, 16,8-V- (Lithium), 7,2-V-, 10,8-V- und 14,4-V-(Lithium-Eisenphosphat)-Akkus sowie Bleiakkus. Unterstützt 2- bis 4-zellige Lithium-Akkus in Reihe und Lithium-Eisenphosphat-Akkus. - **Maximaler Ausgangsstrom:** 5 A. - **Ladeanzeige:** Ja. Die roten und blauen LEDs blinken während des Schnellladens abwechselnd; die Anzeige erlischt automatisch, sobald der Ladevorgang abgeschlossen ist. - **MPPT-Funktion:** Automatische Maximum Power Point Tracking (MPPT) mit einem maximalen Wirkungsgrad von 93 % (bis zu 95 % abhängig von der Sonneneinstrahlung). Diese Technologie verbessert die Ladeeffizienz um ca. 30 % im Vergleich zu herkömmlichen DC/DC-Wandlern mit PWM. - **Standby-Verbrauch:** 3 mA, ermöglicht automatische Aktivierung auch bei sehr schwachem Morgenlicht ohne manuelles Eingreifen. - **Integrierte Schutzfunktionen:** - Verpolungsschutz am Eingang (ausgelegt mit MOSFETs mit extrem niedrigem Spannungsabfall; eine Verpolung beschädigt das Modul nicht). - Rückstromschutz am Ausgang (verhindert nächtliche Batterieentladung). - **Geringer Stromverbrauch:** Extrem niedrige Spannung für hohe Effizienz, speziell für Solarmodule optimiert. - **Betriebstemperatur:** Industriequalität, von -40 °C bis +85 °C. - **Laderegelung:** ±1 %. - **Spannungsregelung:** ±0,5 %. - **Anschlüsse**: Schraubklemmen für einfache Verdrahtung. - **MPPT-Einstellung**: Einstellbare MPPT-Spannung für verschiedene Solarmodule (z. B. 18 V). Die MPPT-Funktion nutzt ein Ladeeffizienz-Regelungsverfahren, das die Solarenergie optimal nutzt und Leistungsverluste reduziert. **Lieferumfang:** - 1 x Solarmodul-Regler (Lademanagementmodul). **Bedienungs- und Einstellhinweise:** - **Erste Ladung**: Stellen Sie die Ausgangsspannung vor der ersten Benutzung ein. Überwachen Sie die Batteriespannung sorgfältig, um ein Überladen zu vermeiden. Verwenden Sie keine ungeschützten Lithiumbatterien. - **Einstellmethode (mit Solarstrom)**: 1. Schließen Sie das Solarmodul an, ohne die Batterie zu laden. 1. Falls kein Ausgangssignal anliegt, drehen Sie das Ausgangspotentiometer (klein) langsam gegen den Uhrzeigersinn, bis eine MPPT-Ausgangsspannung erreicht ist. 2. Drehen Sie das Ausgangspotentiometer (klein) gegen den Uhrzeigersinn, bis die rote und die blaue LED blinken. Stellen Sie anschließend die Ausgangsspannung (großes Potentiometer) auf die maximale Abschaltspannung ein. 3. Überwachen Sie bei einer entladenen Batterie den Ladestrom mit einem in Reihe geschalteten Amperemeter. Stellen Sie das MPPT-Potentiometer so ein, dass der maximale Ladestrom erreicht wird. 4. Sobald die Batterie vollständig geladen ist und die blaue LED leuchtet, drehen Sie das Potentiometer im Uhrzeigersinn, um die Spannung zu erhöhen, bis die rote LED leuchtet. Reduzieren Sie anschließend die Ausgangsspannung (kleines Potentiometer) langsam gegen den Uhrzeigersinn, bis nur noch die blaue Kontrollleuchte leuchtet. Überprüfen Sie mit einem Multimeter, ob die Abschaltspannung korrekt ist, um eine Überlastung zu vermeiden. **Alternative Methode (ohne Solarstrom, mit Netzteil):** 1. Stellen Sie die MPPT-Spannung (z. B. 18 V) am Netzteil ein. 2. Drehen Sie die Ausgangsspannung im Uhrzeigersinn, ohne das Netzteil an den Eingang anzuschließen oder die Batterie zu laden, bis keine Ausgangsspannung mehr anliegt. Drehen Sie dann langsam gegen den Uhrzeigersinn, bis eine Ausgangsspannung angezeigt wird. 3. Wiederholen Sie die Schritte 2 bis 4 der vorherigen Methode, um die Abschaltspannung einzustellen. **Funktionen der Lademanagementplatine:** - Verfolgt den maximalen Leistungspunkt des Solarmoduls mit einem Ausgangsstrom, der höher ist als der Modulstrom. Unterstützt Eingangsspannungen von 8–28 V und hohe Stromlasten bis zu 100 W. Um den Ladestrom zu erhöhen, wird die Parallelschaltung mehrerer Module empfohlen. - Einstellbare Ausgangsspannung mit automatischer CC-CW-Steuerung (unterstützt eine oder mehrere Lithium-, Lithium-Eisenphosphat-, Blei-Säure- und Hochleistungs-LED-Zellen). Dieser Regler ist ideal für netzunabhängige Solaranlagen, Wohnmobile, Boote, Off-Grid-Projekte und Anwendungen, die ein intelligentes Lastmanagement erfordern. Seine robuste Bauweise und die fortschrittlichen Funktionen gewährleisten einen zuverlässigen und langlebigen Betrieb.
