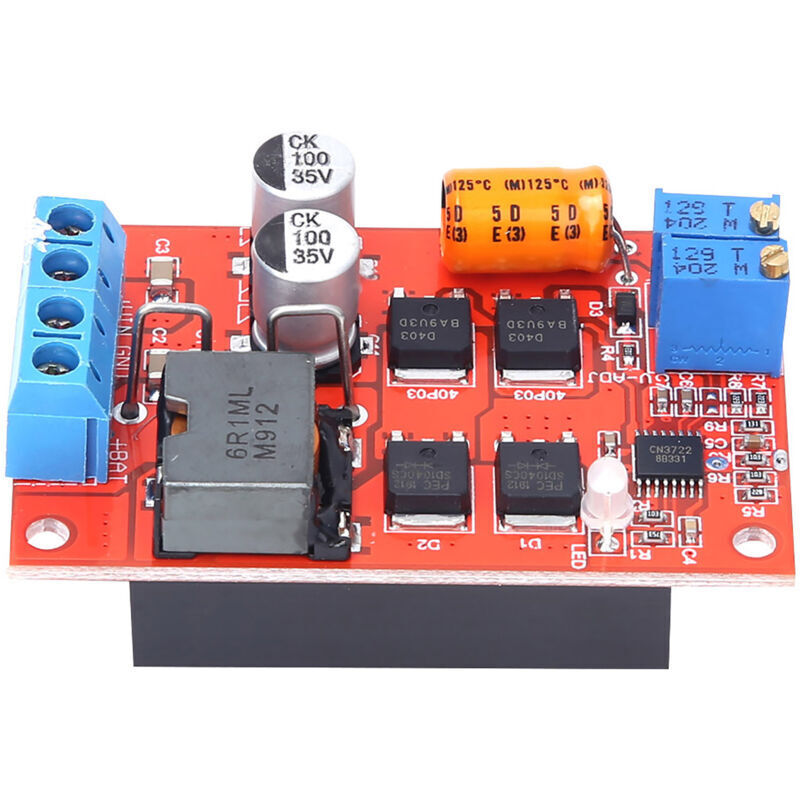

5a Mppt-solarpanel-laderegler, Solarbatterie-laderegler

1. Die Ein- und Ausgänge bestehen aus einem High-Side-Schaltnetzteil mit niederohmigen, hochfrequenten (LOW ESR) Elektrolytkondensatoren, um die Restwelligkeit zu minimieren und Fehler im Schaltnetzteil effektiv zu filtern. 2. MPPT-Solar-Maximum-Power-Point-Tracking (MPPT), intelligentes automatisches Lademanagement, geringer Stromverbrauch. 3. Der maximale Wirkungsgrad beträgt 93 % und kann je nach Lichtverhältnissen bis zu 95 % erreichen. 4. Dreistufiger intelligenter automatischer Lademodus. Der Solarladestrom wird automatisch angepasst. 5. Mit einem Leerlaufstrom von 3 mA kann das Gerät selbst bei schwachem Morgenlicht ohne manuelle Zündung automatisch aktiviert werden. 6. Mit Verpolungsschutz am Eingang. Die extrem niedrige Spannungsabfall-Technologie verhindert Verpolung der MOS-Transistoren; ein verpolter Eingang ist nicht funktionsfähig. 7. Mit Reflow-Schutz am Ausgang. Verhindert effektiv die Verpolung des Batterieladereglers bei Nacht! Technische Daten: Produkttyp: Solarmodul-Regler Eingangsspannung: DC-Eingangsspannung 8–28 V (kein AC-Eingang) Ausgangsspannung: DC 5–26 V, stufenlos regelbar Eine 6-V-Batterie kann 12-V-, 8,4-V-, 12,6-V- oder 16,8-V-Lithiumbatterien laden 7,2-V-, 10,8-V- oder 14,4-V-Lithium-Eisenphosphat-Batterien laden 2–4 in Reihe geschaltete Lithiumbatterien, Lademanagementplatine für Lithium-Eisenphosphat-Batterien Ausgangsstrom: max. 5 A Ladeanzeige: Ja. Rote und blaue LEDs blinken abwechselnd. Automatische Abschaltung. MPPT-Funktion: Automatische Nachführung des maximalen Leistungspunktes (MPPT) zur Maximierung der Solarstromnutzung. Niedrige Spannung: 1 V (Dies gilt auch für Abwärtsregler; die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein.) Geringer Stromverbrauch: Ja. Extrem niedrige Spannung für geringen Stromverbrauch und hohe Effizienz, optimal angepasst an Solarmodule. Betriebstemperatur: Industriequalität (-40 °C bis +85 °C) Lastregelung: ±1 % Spannungsregelung: ±0,5 % Anschluss: Mit Klemme MPPT-Spannung: Einstellbar. Die MPPT-Spannung variiert je nach Solarmodul. Kann ein Solarregler auch dann als MPPT-Regler gelten, wenn die MPPT-Spannung nicht einstellbar ist? Die MPPT-Regelungstechnologie nutzt ein Wirkungsgradverhältnis-Regelungsverfahren, das im Allgemeinen etwa 30 % höher ist als bei MCU + PWM DC/DC-Abwärtswandlern. Es nutzt die Solarenergie optimal und arbeitet mit geringer Leistung. Dadurch werden Leistungsverluste reduziert! Die MPPT-Funktion verhindert effektiv, dass die Ladespannung des Solarmoduls durch die Batterie langsam und allmählich absinkt. Hinweis: Die Ausgangsspannung wird beim ersten Ladevorgang voreingestellt. Überwachen Sie die Batteriespannung sorgfältig, um ein Überladen zu vermeiden! Verwenden Sie keine ungeschützten Lithium-Batterien! Fehlerbehebung: Schritt 1: Wenn in Schritt 2 eine Spannung ausgegeben wird, schließen Sie die Solarzelle an und laden Sie die Flasche nicht. Wenn keine Spannung ausgegeben wird, drehen Sie den kleinen Ausgangsstift langsam gegen den Uhrzeigersinn, bis die MPPT-Ausgangsspannung erreicht ist. Schritt 2: Drehen Sie den kleinen Ausgangsstift gegen den Uhrzeigersinn, bis die rote und die blaue LED blinken. Stellen Sie dann die Ausgangsspannung auf die maximale Abschaltspannung ein. Schritt 3: Laden Sie die leere Batterie und überwachen Sie den Ladestrom am Amperemeter des Ausgangskanals. Stellen Sie das MPPT-Potentiometer so ein, dass der Ladestrom maximal ist. Schritt 4: Laden Sie nur die Batterie. Wenn die blaue LED im Uhrzeigersinn blinkt, erhöhen Sie die Ausgangsspannung, bis die rote LED leuchtet. Erhöhen Sie dann die Ausgangsspannung langsam gegen den Uhrzeigersinn, bis nur noch die blaue LED leuchtet. Verwenden Sie ein Multimeter, um sicherzustellen, dass die Abschaltspannung korrekt ist und eine Überlastung vermieden wird! Übertragungsmethode anstelle der Nutzung von Solarenergie: Schritt 1: Stellen Sie das Netzteil auf die MPPT-Spannung (z. B. 18 V) ein. Schritt 2: Wenn die Ausgangsspannung im Uhrzeigersinn so weit eingestellt ist, dass keine signifikante MPPT-Spannung mehr erreicht wird, schließen Sie das Netzteil nicht an den Eingang an und laden Sie die Batterie nicht. Drehen Sie dann langsam gegen den Uhrzeigersinn, bis die MPPT-Übertragung die korrekte Ausgangsspannung liefert. Schritt 3: Verringern Sie die Ausgangsspannung gegen den Uhrzeigersinn, bis die rote und die blaue LED blinken. Stellen Sie die Ausgangsspannung dann annähernd auf die volle Abschaltspannung ein. Schritt 4: Laden Sie nur die Batterie. Wenn die blaue LED im Uhrzeigersinn blinkt, erhöhen Sie die Ausgangsspannung, bis die rote LED leuchtet. Drehen Sie dann den Ausgangsspannungsregler langsam gegen den Uhrzeigersinn, bis nur noch die blaue LED leuchtet. Überprüfen Sie anschließend mit einem Multimeter die Abschaltspannung, um eine Überlastung zu vermeiden! Funktionen der Lademanagementplatine: 1. Überwachung des maximalen Leistungspunktes (MPPT) der Solarzelle. Der Ausgangsstrom ist höher als der Strom de
