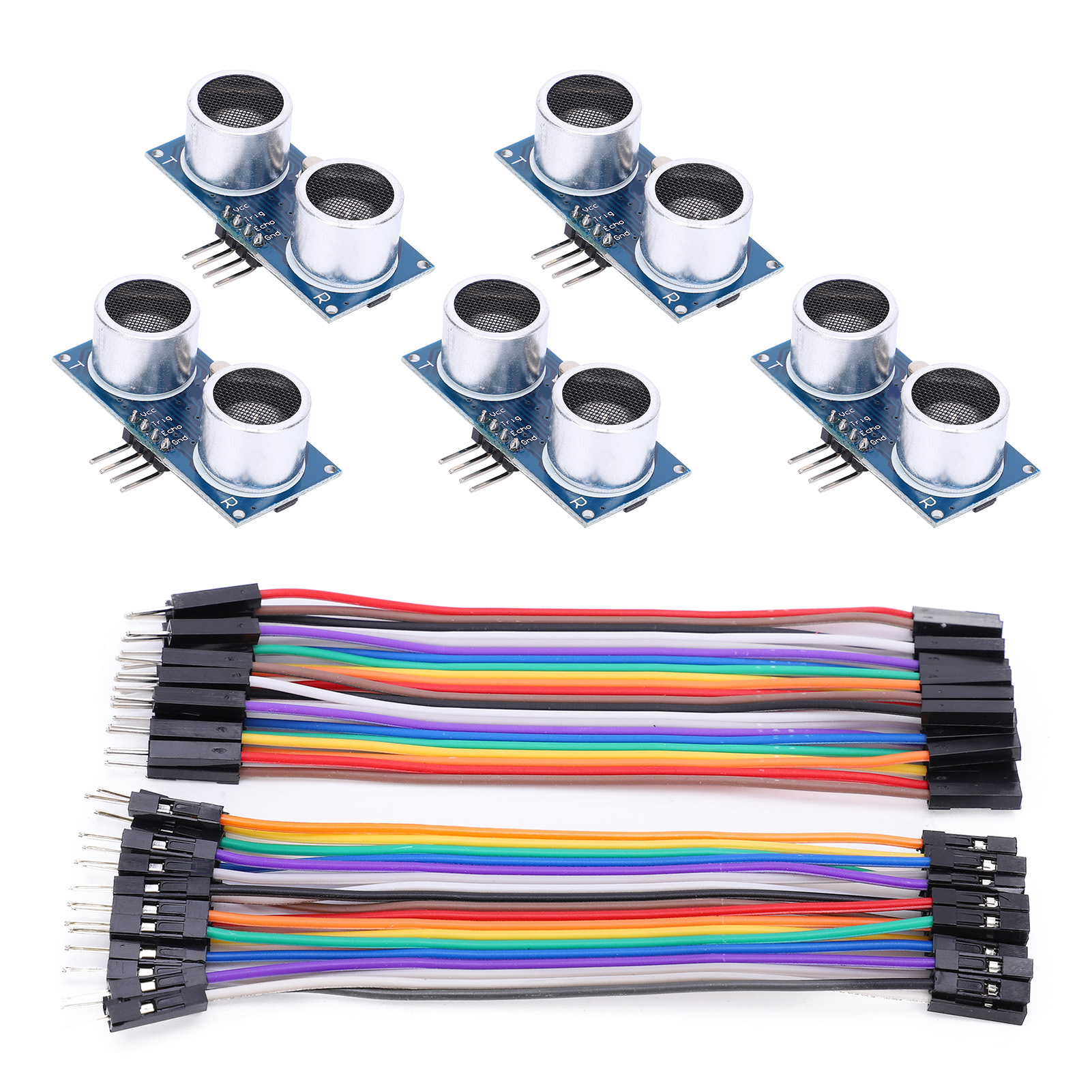

5er-pack Ultraschall-telemetriemodule Für Raspberry Pi Mit Dupont-kabeln (stecker/buchse)

Willkommen in unserem Shop! Dieses Ultraschall-Distanzmessmodul ist speziell für die Kompatibilität mit Raspberry Pi und anderen Entwicklungsboards entwickelt worden. Es bietet eine stabile Leistung und einen Totwinkel von nur 2 cm, was präzise Messungen gewährleistet. Es ist ideal für Studierende, Ingenieure, Techniker, Werkstätten und Elektronikbastler. Jedes Modul durchläuft eine strenge Qualitätskontrolle, um hohe Zuverlässigkeit und optimale Sicherheit für eine bedenkenlose Anwendung zu gewährleisten. Dank seiner kompakten Größe ist es leicht zu transportieren und zu lagern und bietet gleichzeitig Benutzerfreundlichkeit und hervorragende Leistung. Hergestellt aus hochwertigen Materialien, ist es robust und langlebig mit einer langen Lebensdauer. Technische Daten: - Produkttyp: Ultraschall-Distanzmessmodul - Material: Kunststoffkarton - Anwendung: Präzise Distanzmessung, geeignet für MCU-Entwicklungsboards - Betriebsspannung: 5 V DC - Betriebsfrequenz: 40 kHz - Betriebsstrom: 15 mA - Ausgangspegel: 0–5 V - Erfassungswinkel: ≤ 15° - Messbereich: ca. 2 cm bis 4 m (Maximalwert) - Hohe Genauigkeit: Bis zu ca. 0,3 cm - Totzone: ca. 2 cm - Trigger-Eingangssignal: 10 TTL-Impuls µs - Echo-Ausgangssignal: TTL-Pegelsignal, proportional zur Entfernung - Verdrahtungskonfiguration: VCC (Eingang), Trig (Steueranschluss), Echo (Empfangsanschluss), GND (Masse) Bedienungsanleitung: Senden Sie ein High-Signal von mehr als 10 µs an den Steueranschluss und warten Sie anschließend auf ein High-Signal am Empfangsanschluss. Sobald ein Ausgangssignal erkannt wird, starten Sie den Timer. Wenn der Anschluss auf Low wechselt, lesen Sie den Timerwert aus, der der Messzeit entspricht und die Berechnung der Entfernung ermöglicht. Kontinuierliche periodische Messung liefert dynamische Messwerte. Funktionsprinzip des Moduls: 1. Verwenden Sie einen I/O-Ausgang, um die Messung durch Senden eines High-Signals von mindestens 10 µs zu triggern. 2. Das Modul sendet automatisch acht 40-kHz-Rechtecksignale aus und erkennt, ob ein Signal zurückkehrt. 3. Bei einem zurückkehrenden Signal wird über den I/O ein hoher Pegel ausgegeben. Die Dauer dieses hohen Pegels entspricht der Laufzeit der Ultraschallwelle. Gemessene Entfernung = (Dauer des hohen Pegels × Schallgeschwindigkeit (340 m/s)) / 2. Lieferumfang: - 5 × Ultraschall-Entfernungsmessmodule - 2 × Jumperkabel
