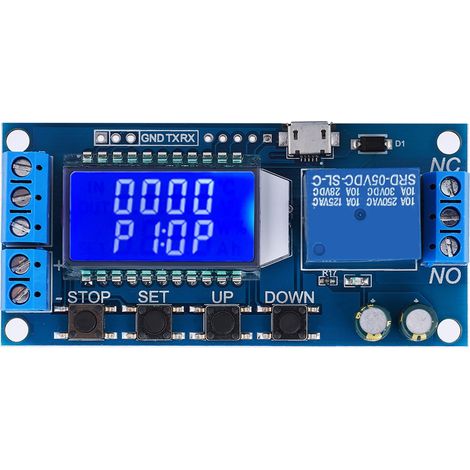

5v/12v/24v Relais-timer Mit Lcd-anzeige, Verzögerung Von 0,01s Bis 9999min Für Ein-/ausschaltzyklus

1. Mit LCD-Display, das den aktuellen Modus und die Parameter auf einen Blick anzeigt. 2. Unterstützt High- oder Low-Pegel-Triggerung und Schaltmengensteuerung, geeignet für die meisten Anwendungen. 3. Breiter Versorgungsspannungsbereich von 6–30 V, unterstützt Micro-USB 5,0 V, sehr komfortabel in der Anwendung. 4. Unterstützt UART-Datenübertragung und Parametereinstellung. 5. Not-Aus-Funktion mit einem Knopfdruck (STOP-Taste) und Verpolungsschutz. Funktionen: 1. Mit LCD-Display, das den aktuellen Modus und die Parameter auf einen Blick anzeigt. 2. Unterstützt High- oder Low-Pegel-Triggerung und Schaltmengensteuerung, geeignet für die meisten Anwendungen. 3. Breiter Versorgungsspannungsbereich von 6–30 V, unterstützt Micro-USB 5,0 V, sehr komfortabel in der Anwendung. 4. Unterstützt UART-Daten-Upload und Parametereinstellungen. 5. Not-Aus-Funktion mit einem Knopf (STOP-Taste) und Verpolungsschutz. 6. Schlafmodus: Nach Aktivierung schaltet sich die LCD-Hintergrundbeleuchtung bei Inaktivität innerhalb von 5 Minuten automatisch aus. Durch Drücken einer beliebigen Taste wird der Bildschirm wieder aktiviert. 7. Verschiedene 0P-, CL- und LOP-Parameter können unabhängig voneinander eingestellt und separat gespeichert werden. 8. Automatische Speicherung aller Parametereinstellungen bei Stromausfall. 9. Industrielle Leiterplatte mit Optokoppler-Isolation zur Verbesserung der Störfestigkeit. Spezifikation: Artikeltyp: Verzögerungsrelaismodul Betriebsspannung: 6–30 V Zeitbereich: 0,01 s–9999 min, stufenlos einstellbar Triggersignalquelle: High-Pegel-Trigger (3,0 V–24 V), Low-Pegel-Trigger (0,0 V–0,2 V), Schaltmengensteuerung (passiver Schalter) Ausgangsleistung: Kann Geräte bis 30 V 5 A oder bis 220 V 5 A steuern Ruhestrom: 15 mA Betriebsstrom: 50 mA Lebensdauer: >100.000 Schaltzyklen Betriebstemperatur: -40 bis 85 °C Größe: 88 x 3,8 x 1,9 cm / 3,15 x 1,5 x 0,75 Zoll So wählen Sie den Zeitbereich: Drücken Sie in der OP/CL-Parametereinstellungsoberfläche kurz die STOP-Taste, um den Zeitbereich auszuwählen: XXXX: Zeitbereich 1 s bis 9999 s XXX.X: Zeitbereich 0,1 s bis 999,9 s XX.XX: Zeitbereich 0,01 s bis 99,99 s XXXX: Zeitbereich 1 min bis 9999 min Parametereinstellungen: Parameterbeschreibung: OP: Leitungszeit, CL: Trennungszeit, LOP: Zyklusnummer (1–9999 Mal, ''----'' bedeutet Endlosschleife) a) Rufen Sie die Einstellungsoberfläche durch langes Drücken der SET-Taste auf; b) Stellen Sie zunächst den Betriebsmodus ein. Die Anzeige des Betriebsmodus blinkt zur Erinnerung. Stellen Sie den Betriebsmodus durch kurzes Drücken der AUF/AB-Taste ein. c) Drücken Sie kurz die SET-Taste, um den Betriebsmodus auszuwählen und die Systemparametereinstellungen aufzurufen. d) Drücken Sie in der Benutzeroberfläche für die Systemparametereinstellungen kurz die SET-Taste, um die zu ändernden Systemparameter auszuwählen. Drücken Sie kurz oder lange die AUF/AB-Taste, um die Parameter zu ändern. (Hinweis: Drücken Sie SET nur kurz in den Modi P-1 bis P-3 und P-7.) e) Drücken Sie in der Benutzeroberfläche für die OP/CL-Parameteränderung STOP, um die Zeiteinheit (1 s/0,1 s/0,01 s/1 min) umzuschalten. f) Nachdem alle Parameter eingestellt sind, halten Sie die SET-Taste gedrückt, um die Parametereinstellungen zu speichern und die Benutzeroberfläche zu verlassen. Beschreibung der Betriebsmodi: P1: Nach Auslösung des Signals schaltet das Relais für die OP-Zeit ein und anschließend wieder aus. P2: Nach dem Auslösen des Signals schaltet das Relais für die OP-Zeit ein und dann wieder aus; innerhalb der OP-Zeit löst das Signal den Rückzählvorgang aus. P3: Nach dem Auslösen des Signals schaltet das Relais für die OP-Zeit ein und dann wieder aus; innerhalb der OP-Zeit löst das Signal erneut den Rücksetzvorgang aus, das Relais wird getrennt und die Zeitmessung gestoppt. P4: Nach dem Auslösen des Signals schaltet das Relais für die OP-Zeit ein, nachdem es ausgeschaltet war, und schaltet sich nach Ablauf der Zeitmessung wieder aus. P5: Nach dem Auslösen des Signals schaltet das Relais für die OP-Zeit ein, dann für die CL-Zeit aus und wiederholt den oben beschriebenen Vorgang. Sobald das Signal erneut ausgegeben wird, trennt das Relais und die Zeitmessung wird gestoppt. Die Anzahl der Zyklen (LOP) kann eingestellt werden; P6: Nach dem Einschalten ist kein Triggersignal erforderlich. Das Relais schaltet für die Zeit OP ein, für die Zeit CL aus, und dieser Vorgang wird wiederholt. Die Anzahl der Zyklen (LOP) kann eingestellt werden; P7: Signalhaltefunktion. Wenn ein Triggersignal anliegt, wird die Zeitvorgabe gelöscht und das Relais bleibt eingeschaltet. Wenn das Signal verschwindet, schaltet das Relais nach der Zeitvorgabe OP aus. Wenn während der Zeitvorgabe ein Signal anliegt, wird die Zeitvorgabe gelöscht. Im Leitungszustand ist das Relais normalerweise eingeschaltet, und im Zustand „AUS“ ist das Relais nicht eingeschaltet. Im Zustand „AUS“ blinkt das System mit der Meldung „OUT“. c) Parameteransicht: Drücken Sie in der Betriebsoberfläche kurz die SET-Tas
