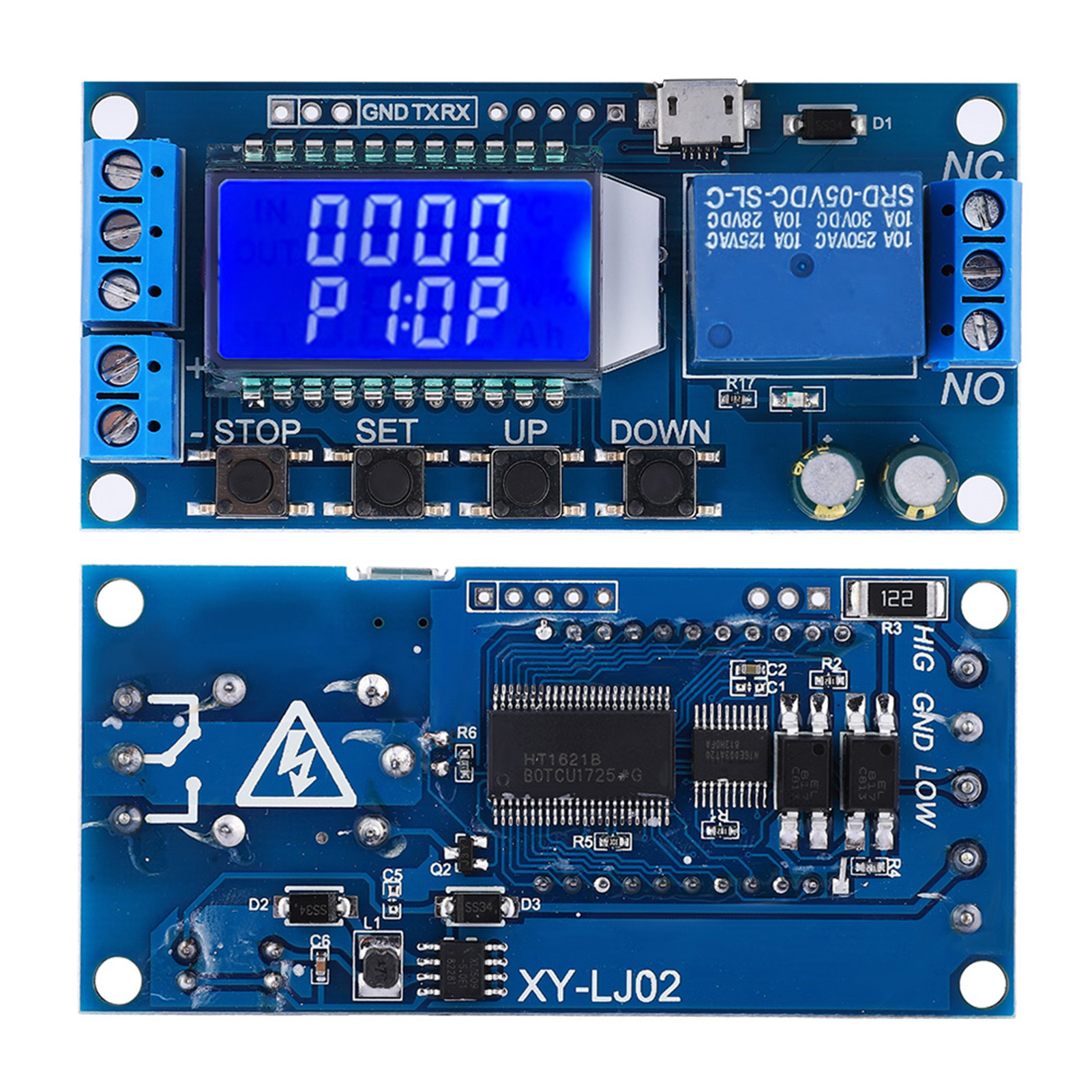

5v 12v 24v Zeitverzögerungsrelaismodul Mit Ausschaltverzögerung (0,01s–9999min) Und Lcd-anzeige

1. Mit LCD-Display, das den aktuellen Modus und die Parameter auf einen Blick anzeigt. 2. Unterstützt High- und Low-Pegel-Triggerung sowie die Steuerung der Schaltanzahl und ist somit für die meisten Anwendungen geeignet. 3. Breiter Versorgungsspannungsbereich von 6–30 V, inklusive Micro-USB-5,0-V-Stromversorgung für hohen Bedienkomfort. 4. Unterstützt UART-Datenübertragung und Parametereinstellung. 5. Not-Aus-Funktion per Knopfdruck (STOP-Taste) mit Verpolungsschutz. 6. Der Schlafmodus schaltet nach Aktivierung und 5 Minuten ohne Bedienung die LCD-Hintergrundbeleuchtung automatisch aus. Durch Drücken einer beliebigen Taste wird der Bildschirm wieder aktiviert. 7. Verschiedene 0P-, CL- und LOP-Parameter können unabhängig voneinander eingestellt und separat gespeichert werden. 8. Alle Parametereinstellungen werden bei Stromausfall automatisch gespeichert. 9. Die Leiterplatte in Industriequalität verfügt über eine Optokoppler-Isolation für verbesserte Störfestigkeit. Spezifikation: Artikeltyp: Verzögerungsrelaismodul Betriebsspannung: 6–30 V Zeitbereich: 0,01 s–9999 min, stufenlos einstellbar Triggersignalquelle: High-Level-Trigger (3,0 V–24 V), Low-Level-Trigger (0,0 V–0,2 V), Schaltmengensteuerung (passiver Schalter) Ausgangsleistung: Kann Geräte bis 30 V 5 A oder bis 220 V 5 A steuern Ruhestrom: 15 mA Betriebsstrom: 50 mA Lebensdauer: > 100.000 Schaltzyklen Betriebstemperatur: -40 °C bis 85 °C Abmessungen: 88 × 3,8 × 1,9 cm / 3,15 × 1,5 × 0,75 Zoll Auswahl des Zeitbereichs: Drücken Sie in der OP/CL-Parameteränderungsschnittstelle kurz die STOP-Taste, um den Zeitbereich auszuwählen: XXXX: Zeitbereich 1 s–9999 s XXX.X: Zeitbereich 0,1 s–999,9 s XX.XX: Zeitbereich Bereich: 0,01 s bis 99,99 s XXXX: Zeitbereich: 1 min bis 9999 min Parametereinstellung: Parameterbeschreibung: OP: Leitungszeit, CL: Trennungszeit, LOP: Zyklusnummer (1-9999 Mal, ''----'' bedeutet Endlosschleife) a) Durch langes Drücken der SET-Taste gelangen Sie in die Einstellungsoberfläche; b) Stellen Sie zuerst den Betriebsmodus ein. Der Betriebsmodus wird durch Blinken angezeigt. Stellen Sie den Betriebsmodus durch kurzes Drücken der AUF/AB-Taste ein; c) Drücken Sie kurz die SET-Taste, um den Betriebsmodus auszuwählen und die Systemparametereinstellungen aufzurufen; d) Drücken Sie in der Systemparametereinstellungsoberfläche kurz die SET-Taste, um die zu ändernden Systemparameter auszuwählen. Drücken Sie kurz/lange die AUF/AB-Taste, um die Parameter zu ändern; (Hinweis: Drücken Sie SET kurz in den Modi P-1~P-3 und P-7); e) Drücken Sie in der OP/CL-Parameteränderungsoberfläche STOP, um die Zeiteinheit (1 s/0,1 s/0,01 s/1 min) umzuschalten. f) Alle Parameter sind eingestellt. Halten Sie die SET-Taste gedrückt, um die Parametereinstellungen zu speichern und die Einstellungsoberfläche zu verlassen. Beschreibung der Betriebsmodi: P1: Nach dem Auslösen des Signals schaltet das Relais für die Zeit OP ein und dann wieder aus. Innerhalb der Zeit OP wird das Signal erneut ausgelöst. P2: Nach dem Auslösen des Signals schaltet das Relais für die Zeit OP ein und dann wieder aus. Innerhalb der Zeit OP wird durch das Signal ein erneuter Zähler ausgelöst. P3: Nach dem Auslösen des Signals schaltet das Relais für die Zeit OP ein und dann wieder aus. Innerhalb der Zeit OP wird durch das Signal ein erneuter Reset ausgelöst, das Relais wird getrennt und die Zeitmessung gestoppt. P4: Nach dem Auslösen des Signals schaltet das Relais für die Zeit OP ein und nach Ablauf der Zeitmessung wieder aus. P5: Nach dem Auslösen des Signals schaltet das Relais für die Zeit OP ein und anschließend für die Zeit CL aus. Dieser Vorgang wird wiederholt. Bei erneutem Auslösen des Signals wird das Relais getrennt und die Zeitmessung gestoppt. Die Anzahl der Zyklen (LOP) ist einstellbar. P6: Nach dem Einschalten ist kein Triggersignal erforderlich. Das Relais schaltet für die Zeit OP ein, für die Zeit CL aus, und dieser Vorgang wiederholt sich. Die Anzahl der Zyklen (LOP) ist einstellbar. P7: Signalhaltefunktion: Bei einem Triggersignal wird die Zeitvorgabe gelöscht und das Relais bleibt eingeschaltet. Sobald das Signal verschwindet, schaltet das Relais nach der Zeitvorgabe OP aus. Wird während der Zeitvorgabe ein Signal empfangen, wird die Zeitvorgabe gelöscht. Zusatzfunktionen: a) Automatischer Energiesparmodus: Im Betriebsmodus kann der automatische Energiesparmodus durch Drücken oder Halten der STOP-Taste aktiviert oder deaktiviert werden (LP-Auswahl: Ein, Aus, Aus). b) Relaisfunktionsauswahl: Im Bedienmodus kann die Relaisfunktion durch kurzes Drücken der STOP-Taste aktiviert oder deaktiviert werden. Bei „Ein“ ist das Relais eingeschaltet, bei „Aus“ nicht. Im Zustand „Aus“ blinkt die Anzeige „OUT“. c) Parameteransicht: Im Betriebsmodus können Sie durch kurzes Drücken der SET-Taste die aktuellen Systemparameter anzeigen lassen. Dies beeinträchtigt den normalen Systembetrieb nicht. d) Umschalten des Anzeigeinhalts: Im P-5/P-6-Modus können Sie den Anzeigeinhalt (Laufzeit/Zyklusnumme
