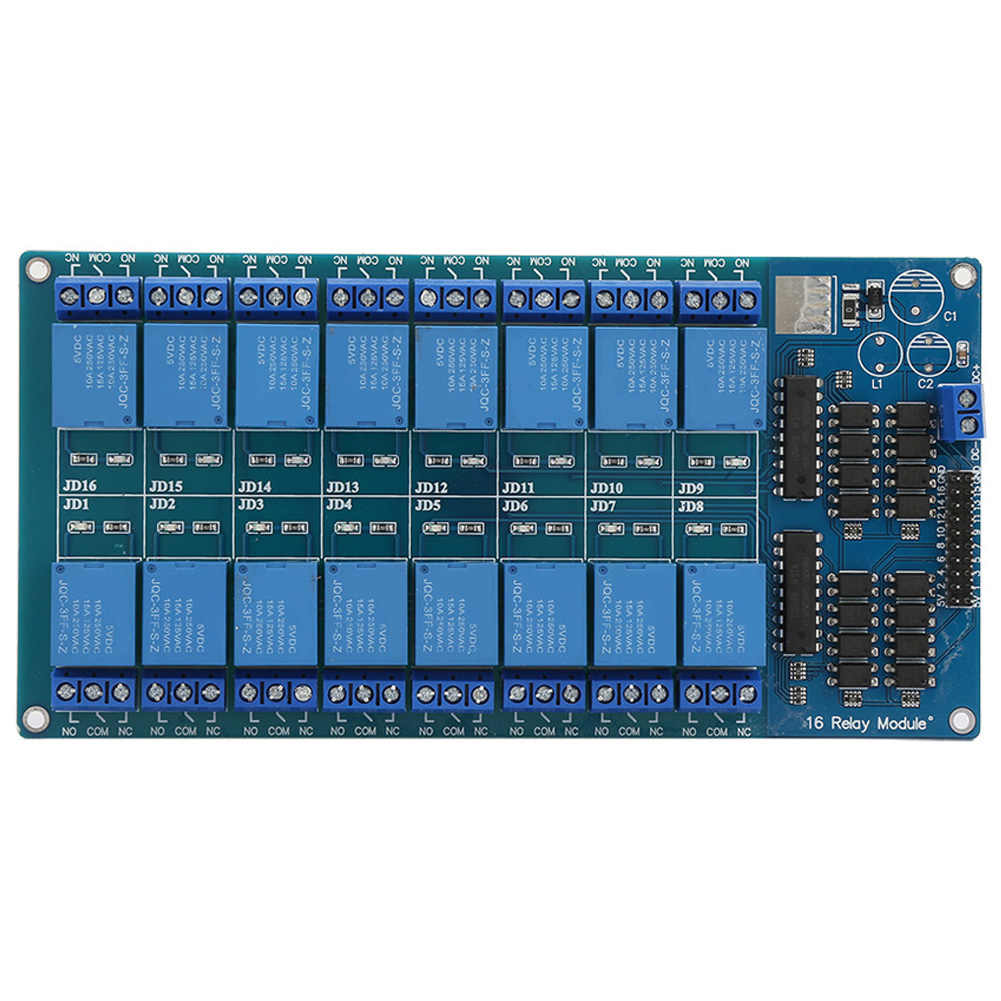

5v 16-kanal-relaissteuerplatine

Willkommen in unserem Shop! Dieses 16-Kanal-Relaismodul bietet eine zuverlässige und vielseitige Steuerungslösung für Ihre Elektronikprojekte. Hier die detaillierten Spezifikationen: **Technische Daten:** - Steuersignalspannungsbereich: Das Triggersignal liegt bei 0–2 V (Low-Pegel); die Spannung am High-Pegel darf 5 V nicht überschreiten. - Hochwertiger, isolierter Optokoppler für hohe Störfestigkeit und stabile Leistung; der Triggerstrom beträgt nur 3 mA. - Die Kanäle 1 bis 16 können einzeln oder in Kombination frei aktiviert oder deaktiviert werden. - Ausgangsform: Direkter Anschluss an eine 220-V-AC-Last mit 10 A oder eine 30-V-DC-Last mit 10 A. - Jeder COM-Anschluss des Relais ist unabhängig und ermöglicht so den Anschluss verschiedener Signale. Jedes Relais verfügt über einen Schließer- und einen Öffneranschluss. Jedes Relais ist mit einer Statusanzeige ausgestattet, die je nach Zustand leuchtet oder erlischt. Benutzerfreundliches Interface-Design: Alle Verbindungen lassen sich bequem direkt über Klemmenblöcke herstellen. Vier Befestigungslöcher ermöglichen eine einfache Montage. Leiterplattenabmessungen: 180 mm (Länge) × 90 mm (Breite) × 20 mm (Höhe). Relaiskontaktbelastbarkeit: 5 V, 10 A, 250 V mit Optokopplerschutz. Das integrierte Netzteil benötigt keine externe Stromversorgung. Der I/O-Port wird über Low-Level-Steuerung gesteuert. - Kann als Mikrocontroller-Entwicklungsmodul, zur Steuerung von Haushaltsgeräten oder als Erweiterungsausgang für SPSen verwendet werden. **Spezifikationen:** - Zustand: 100 % neu - Artikeltyp: Relaismodul - Versorgungsspannung: 5 V DC - Versorgungsstrom: > 200 mA - Last pro Relais: 250 V 10 A (AC) oder 30 V 10 A (DC) **Lieferumfang:** - 1 * Relaismodul **Produkthinweise:** - Die Stromversorgung muss im Betriebsbereich von 5 V DC liegen. - Beachten Sie den Verdrahtungsplan. Achten Sie bei der Stromversorgung auf die richtige Polarität. Das Produkt verwendet einen LM2596S-Abwärtswandler, der sich leicht erwärmen kann; dies ist normal. Auch eine gewisse Erwärmung des Relais bei längerem Betrieb ist normal. Die Lastleistung muss im Verhältnis zur Relaiskapazität ausreichend dimensioniert sein. Vermeiden Sie hohe Lasten (ca. 2000 W) und Dauerbetrieb, da dies die Lebensdauer des Produkts beeinträchtigen kann.
