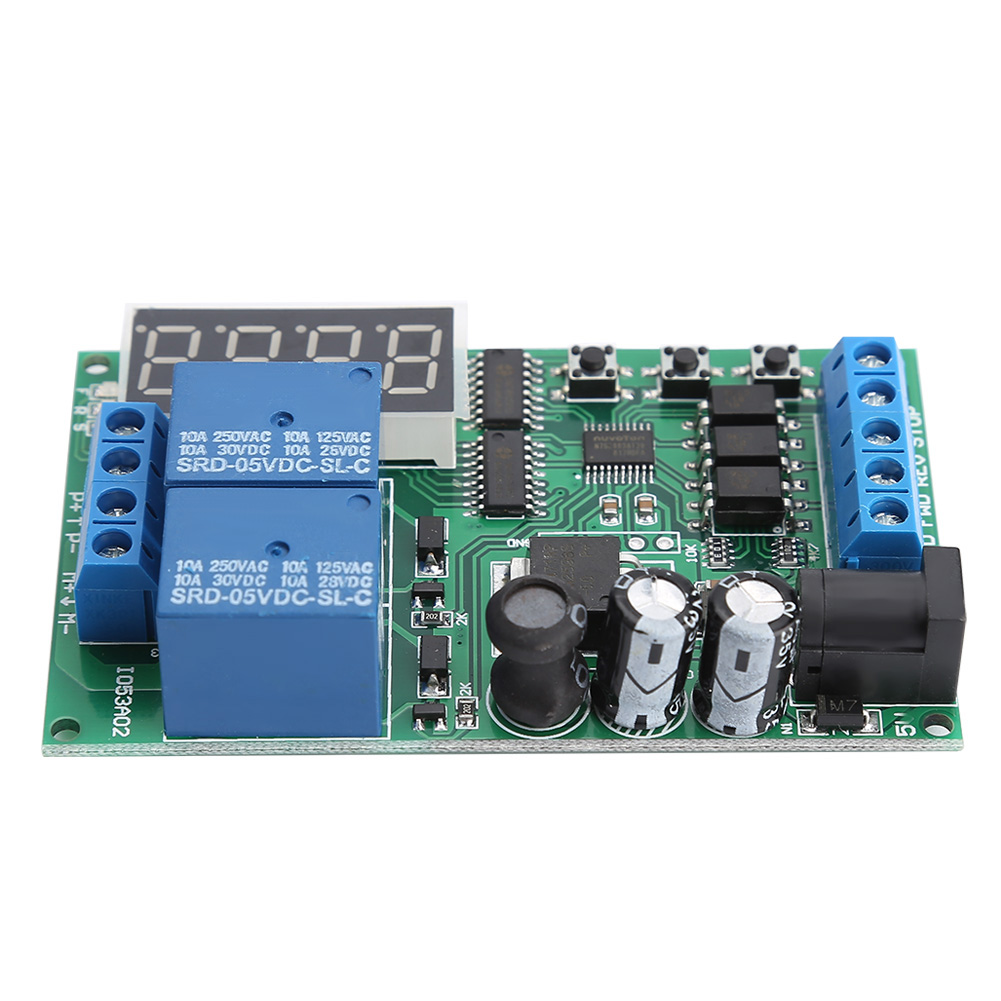

5v - 24v Motor Vorwärts-/rückwärtssteuerung Zeitverzögerung Zeitzyklen Relais

1. Duale Stromversorgung (zwei Netzteile können nicht gleichzeitig betrieben werden): Netzteil 1, DC 6,5–25 V; Netzteil 2, DC 5 V. 2. Betriebsstrom: (Normalbetrieb) Standby-Strom 41 mA, Betriebsstrom 83 mA; (Energiesparmodus) Standby-Strom 7 mA, Betriebsstrom 44 mA. 3. Drei Steuereingänge: Vorwärtssteuerung (FWD), Rückwärtssteuerung (REV) und Stoppsteuerung (STOP). 4. Zwei Trigger-Eingänge: Impulstrigger, Niedrigpegeltrigger. 5. Verzögerungszeit: 0,1–999,9 Sekunden, 1–9999 Sekunden, 1–9999 Minuten. Stromversorgung 2, DC 5V. Betriebsstrom: (Normalbetrieb) Standby-Strom 41mA, Betriebsstrom 83mA; (Energiesparmodus) Standby-Strom 7mA, Betriebsstrom 44mA. Drei Steuereingänge: Vorwärtssteuerung (FWD), Rückwärtssteuerung (REV) und Stoppsteuerung (STOP). Zwei Triggermodi: Impulstrigger und Niedrigpegeltrigger. Verzögerungszeit: 0,1–999,9 Sekunden, 1–9999 Sekunden, 1–9999 Minuten. Zyklusanzahl: kein Zyklus, 2–99 Zyklen, Dauerzyklus. Drei Anzeigen: Vorwärtsanzeige (F-LED), Rückwärtsanzeige (R-LED), Stoppanzeige (S-LED). Empfohlener Relaislaststrom: < 5A. Multifunktionale DC/AC-Motorsteuerung für Vorwärts- und Rückwärtslauf mit verschiedenen Steuermodi. Zahlreiche Steuerfunktionen sind durch sinnvolle Einstellungen möglich. Anschluss: DC 5,5-mm-Buchse: Stromversorgung 1, DC 5V. VIN: Stromversorgung 2 positiv, DC 6,5-25V Stromversorgung GND: Stromversorgung 2 negativ FWD: Vorwärtseingang (teilweise Funktionsmodus ungültig) REV: Rückwärtseingang (teilweise Funktionsmodus ungültig) STOP: Stoppeingang (teilweise Funktionsmodus ungültig) M+: Motor positiv M-: Motor negativ P+: Pluspol der Motorstromversorgung P-: Minuspol der Motorstromversorgung Spezifikation: Stromversorgung: DC 6,5-25V, DC 5V Betriebsstrom: 83mA Standby-Strom: 41mA Relaislaststrom:
