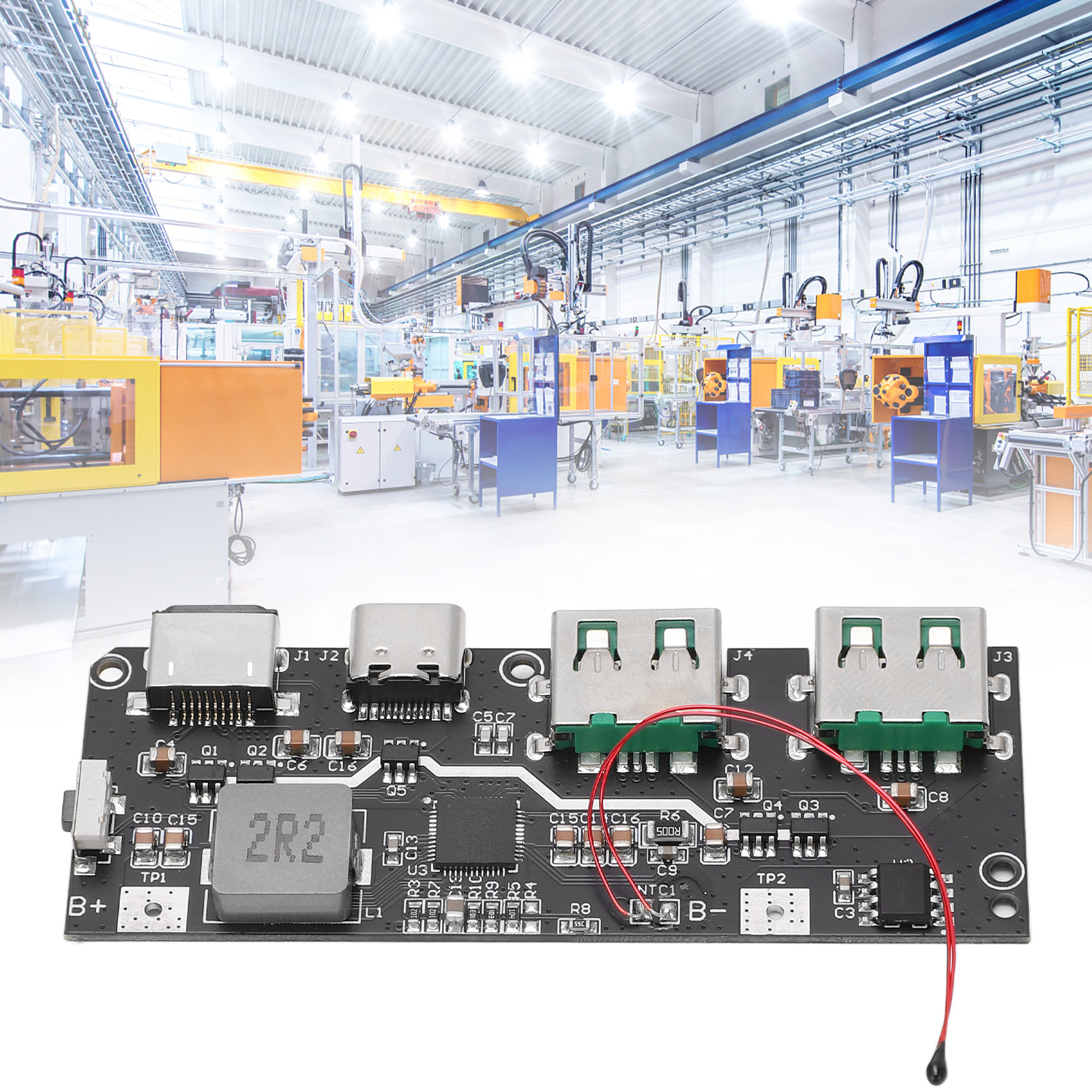

5v 4,5a 22,5w Usb Micro/type-c Externer Akku Mit Dual-led Und 18650 Schnelllademodul.

Willkommen in unserem Shop! **Schnelllademodul – Detaillierte Spezifikationen** Dieses Schnelllademodul ist eine leistungsstarke Leiterplattenkomponente, die eine vielseitige und effiziente Ladelösung bietet. Es integriert mehrere Protokolle und Funktionen, um unterschiedlichen Ladeanforderungen gerecht zu werden. **Intelligenter dreistufiger Ladevorgang:** 1. **Erhaltungslademodus:** Wenn die Batteriespannung unter 3 V liegt, schaltet das Modul in den Erhaltungslademodus mit einem Ladestrom von 300 mA, um die Batterie zu schützen. 2. **Konstantstrommodus:** Sobald die Batteriespannung 3 V überschreitet, schaltet das Modul in den Konstantstrommodus. Es lädt dann mit voller Geschwindigkeit entsprechend dem eingestellten Zielstrom und einer Ausgangsleistung von bis zu ca. 21 W. 3. **Konstantspannungsmodus:** Wenn die Batteriespannung den Zielwert (z. B. 4,2 V) erreicht, wechselt das Modul in den Konstantspannungsmodus. Der Strom nimmt allmählich ab, während die Spannung an den Klemmen stabil bleibt. Der Ladevorgang wird gestoppt, sobald der Strom den Abschaltschwellenwert erreicht. * **Automatische Wiederaufladung:** Fällt die Batteriespannung nach vollständiger Ladung um 0,1 V unter die Zielspannung, startet das Modul den Ladevorgang automatisch neu. **Technische Daten:** * **Produkttyp:** Schnelllademodul * **Material:** Leiterplatte * **Eingangsspannungsbereich:** 6 V–32 V * **Ausgangsspannung:** Standardmäßig 5 V, passt sich nach Aktivierung des Schnellladevorgangs automatisch zwischen 3 V und 12 V an. * **Ausgangsleistung:** 22,5 W (5 V bei 3,4 A, 9 V bei 2,5 A, 12 V bei 2 A usw.) * **Umwandlungseffizienz:** Bis zu 95 % **Unterstützte Protokolle:** * **Ein-/Ausgang (Bidirektional):** PPS, PD3.0, PD2.0, QC4+, QC4, QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, vooC (PD3.0/PD2.0, FCP, SCP Eingang). **Funktionen und Schnittstellen:** * **Akkuladen:** Unterstützt 4,2-V-, 4,35-V-, 4,4-V- und 4,5-V-Akkus. Stromstärke bis zu 5 A, Wirkungsgrad bis zu 95 %. Entspricht den JEITA-Spezifikationen. Integrierte Temperaturregelung. * **Synchronischer Boost:** Ausgangsleistung bis zu 22,5 W, Wirkungsgrad bis zu 95 %. Automatische Lade- und Niedrigladeerkennung. Unterstützt kabelloses Laden und Laden mit niedrigem Strom. * **USB-C-Schnittstelle:** Integrierte USB-C-Schnittstellenlogik. Unterstützt die Try.SRC-Funktion. * **BC1.2-Modul:** Unterstützt den BC1.2 DCP-Modus sowie Modi für iOS und Samsung. * **iOS-Schnittstellenentschlüsselung:** Integrierte iOS-Schnittstellenentschlüsselungsfunktion. * **Energiemessung und -anzeige:** Integrierter 12-Bit-Analog-Digital-Wandler (ADC) und Coulometer für präzise Energiemessung. * **Schutzmechanismen:** Schutz vor Eingangsüberspannung, Ausgangsüberstrom, Kurzschluss, Überladungs-Timeout, Überspannung und Temperatur. **Schnittstellen und Konnektivität:** Das Modul ist mit fünf USB-Anschlüssen ausgestattet: * **Typ A1 und Typ A2:** QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1 Schnellladeausgang SFCP. * **Typ C:** Schnellladeausgang PPS, PD3.0, PD2.0, QC4+, QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP. Schnellladeeingang PD3.0, PD2.0, AFC, FCP, SCP, PE1.1. * **Micro B:** Schnellladeeingang QC2.0, AFC, FCP, SCP, PE1.1. * **iOS-Schnittstelle:** Unterstützt PD-Schnellladung und 5V 2,4A-Langsamladung. **Betriebsdetails:** * **Stromversorgung:** Bei Schnellladung beträgt die Standard-Eingangsspannung 9V, die Eingangsleistung bis zu 21W. * **Ein-/Ausgang:** Unterstützt gleichzeitiges Laden und Entladen. Im Einzelportbetrieb wird Schnellladen sowohl am Eingang als auch am Ausgang unterstützt. Im Mehrportbetrieb beträgt die Ausgangsspannung 5 V. * **Mehrport-Ausgang:** Unterstützt das gleichzeitige Entladen von Typ-A1-, Typ-A2- und Typ-C-Anschlüssen. * **Details zum Schnellladeprotokoll:** * **PPS/PD:** PPS-Ausgang: 5–9 V/3 A, 5–11 V/2 A. PD3.0/PD2.0-Ausgang: 5 V/3 A, 9 V/2 A, 12 V/1,5 A. Eingang: 5 V, 9 V, 12 V. * **QC:** Unterstützt QC4+, QC4, QC3.0, QC2.0 Klasse A. QC2.0: 5 V, 9 V, 12 V Ausgang. QC3.0: 5V–12V Ausgang in 200mV-Schritten. * **AFC:** 5V, 9V, 12V Ausgang. 5V, 9V Eingang. * **FCP:** 5V, 9V, 12V Ausgang. 5V, 9V Eingang. * **SCP:** 5V/4,5A Ausgang. 5V/3A Eingang. * **PE:** PE2.0: 5V–12V Ausgang in 500mV-Schritten. PE1.1: 5V, 7V, 9V, 12V Ausgang. Eingang 5 V, 9 V. * **SFCP:** Ausgang 5 V, 9 V, 12 V. * **vooc:** Ausgang 5 V/4 A. **Lieferumfang:** * 1 x Schnelllademodul
