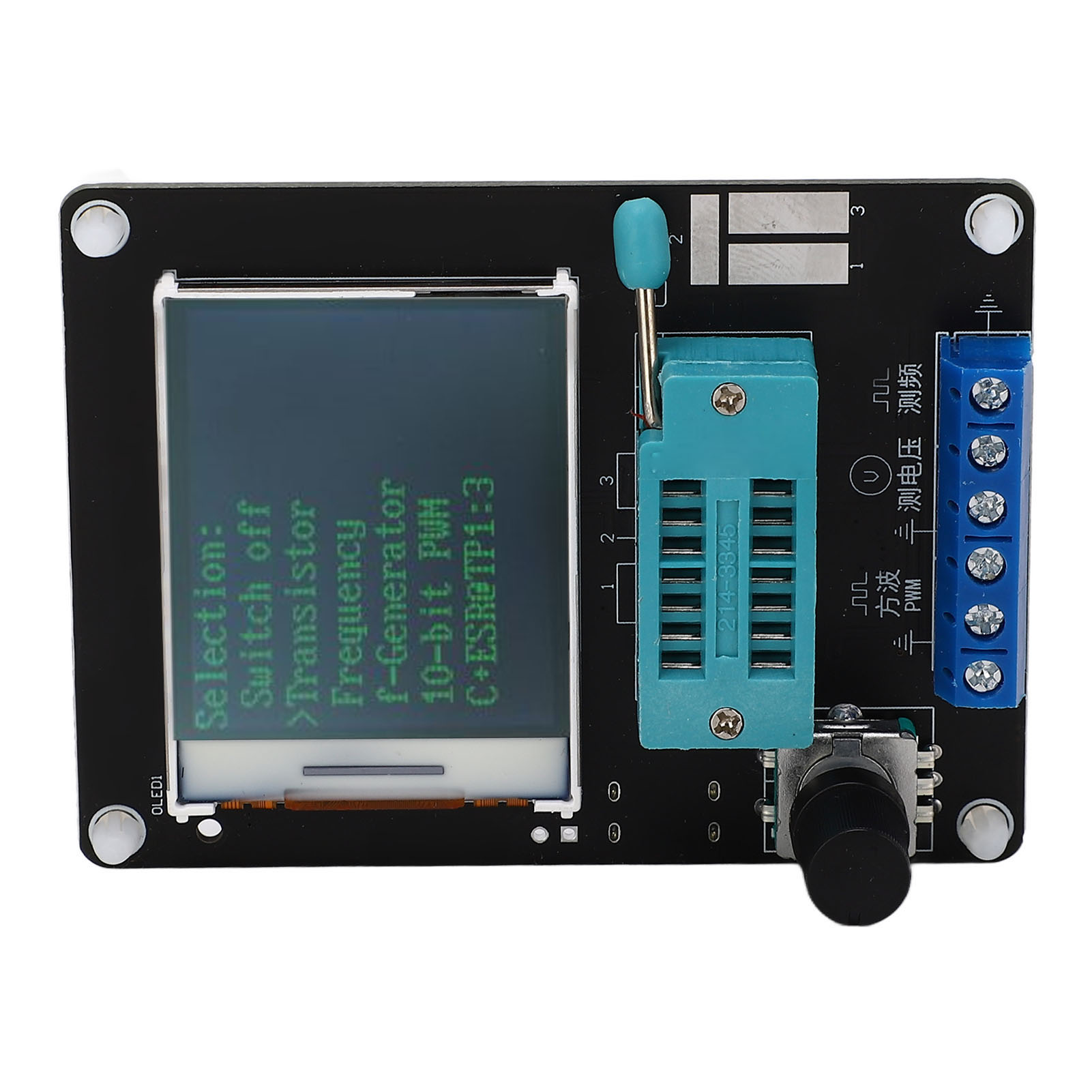

5v Dc Transistortester, 1,77 Zoll Tft-farbbildschirm, Misst Kapazität, Induktivität, Esr, Spannung Und Frequenz (vollständige Englische Version).

1. Digitales LCD-Display: Der Transistortester bietet eine gut lesbare Anzeige von Messdaten und Diagrammen. Er verfügt über einen Drehschalter und praktische Messtasten. 2. Frequenzmessung: Halten Sie die Testtaste gedrückt, um den Frequenzmessmodus zu verlassen. Der Messbereich reicht von 1 Hz bis über 1 MHz. Bei einer gemessenen Frequenz unter 25 kHz wird die Periodendauer angezeigt. 3. Rechteckwellengenerator: Dieser Generator bietet verschiedene Rechteckwellenfrequenzen. Wählen Sie die gewünschte Frequenz mit der linken/rechten Testtaste. Durch langes Drücken der Testtaste beenden Sie den Rechteckwellengenerator-Modus. 4. Impulsgenerator: Drehen Sie die Testtaste nach links oder rechts, um das Tastverhältnis des Impulses von 1 % bis 99 % einzustellen. Halten Sie die Testtaste gedrückt, um den Impulsgenerator-Modus zu verlassen. 5. Stromversorgung: Der Transistortester wird über eine 5-V-USB-C-Schnittstelle mit Strom versorgt. Er kann auch an eine 9-V-Batterie angeschlossen werden, die eine automatische Abschaltung ermöglicht. Der Standby-Stromverbrauch beträgt dann ca. 20 nA. Produkttyp: Transistortester. Material: Leiterplatte (PCB). Modell: GM328A. Eingangsspannung: 5 V DC, USB-C-Stromversorgung. Betriebsstrom: ca. 30 mA. Messung über Buchse: Ja. Messung über Kontaktfläche: Ja. Netzteil: Nein. Steuerung: Encoder. Display: 1,77-Zoll-TFT-Farbdisplay. Produktbeschreibung: Der Drehschalter bietet 6 Betriebsmodi: kurzes Drücken, langes Drücken, Drehung nach links, Drehung nach rechts, langes Drücken mit Drehung nach links, langes Drücken mit Drehung nach rechts. Drücken Sie den Schalter im ausgeschalteten Zustand, um das Gerät einzuschalten und den Test zu starten. Wird das Gerät nach dem ersten Test nicht erkannt, halten Sie den Schalter gedrückt oder drehen Sie ihn nach links oder rechts, um das Funktionsmenü aufzurufen. Im Menü können Sie mit den Schaltern ober- und unterhalb der Menüpunkte navigieren. Um eine Funktion aufzurufen, drücken Sie den Schalter kurz. Um eine Funktion zu verlassen, halten Sie ihn gedrückt. 1. Durch die Kalibrierung des Testers werden Fehler in den Komponenten korrigiert und die Genauigkeit der Ergebnisse verbessert. Es gibt zwei Kalibrierungsarten: Schnellkalibrierung und vollständige Kalibrierung. 2. Schnellkalibrierung: Überbrücken Sie die drei Testpunkte TP1, TP2 und TP3 mit einem Draht und drücken Sie anschließend die Testtaste, während Sie das Display beobachten. Das Display wird weiß auf schwarzem Hintergrund, und die Meldung „Selbsttestmodus…?“ erscheint. Drücken Sie nun die Testtaste, um die Schnellkalibrierung zu starten. Erscheint die Meldung „Selbsttestmodus…?“, und wird innerhalb von 2 Sekunden keine Taste gedrückt, die Meldung „Isolationssonde!“, startet der normale Testvorgang. Am Ende werden die Widerstandswerte der Drähte von den überbrückten Testpunkten TP1, TP2 und TP3 angezeigt. Nach dem Start der Schnellkalibrierung werden einige Daten auf dem Display angezeigt. Warten Sie, bis die Meldung „Isolationssonde!“ blinkt, und entfernen Sie dann die überbrückten Drähte von TP1, TP2 und TP3. Warten Sie, bis die Meldung „Test abgeschlossen“ erscheint, um die Schnellkalibrierung abzuschließen. Verwenden Sie für die erste Kalibrierung den vollständigen Kalibrierungsmodus. 3. Für die vollständige Kalibrierung ist der Zugriff über das Funktionsmenü und ein zusätzlicher 220-nF-Kondensator erforderlich. Die vollständige Kalibrierung führt einen gründlicheren Kalibrierungsprozess durch und dauert daher länger. Wählen Sie im Funktionsmenü mit der Testtaste „Selbsttest“ aus und drücken Sie diese erneut, um die vollständige Kalibrierung zu starten. Die Meldung „Leitungen kurzschließen!“ blinkt. Schließen Sie nun die drei Testpunkte wie bei einer Schnellkalibrierung mit Drähten kurz und warten Sie. Die Meldung „Leitungen isolieren!“ blinkt. Sobald die Meldung „1 - | | - 3 > 100 nF“ erscheint, installieren Sie die vorbereiteten 220-nF-Kondensatoren an den Testpunkten TP1 und TP3. Warten Sie, bis die Meldung „Test abgeschlossen“ erscheint, um die Kalibrierung zu beenden. Lieferumfang: 1 Transistortester, 1 Tastenabdeckung, 1 Aufbewahrungskoffer.
