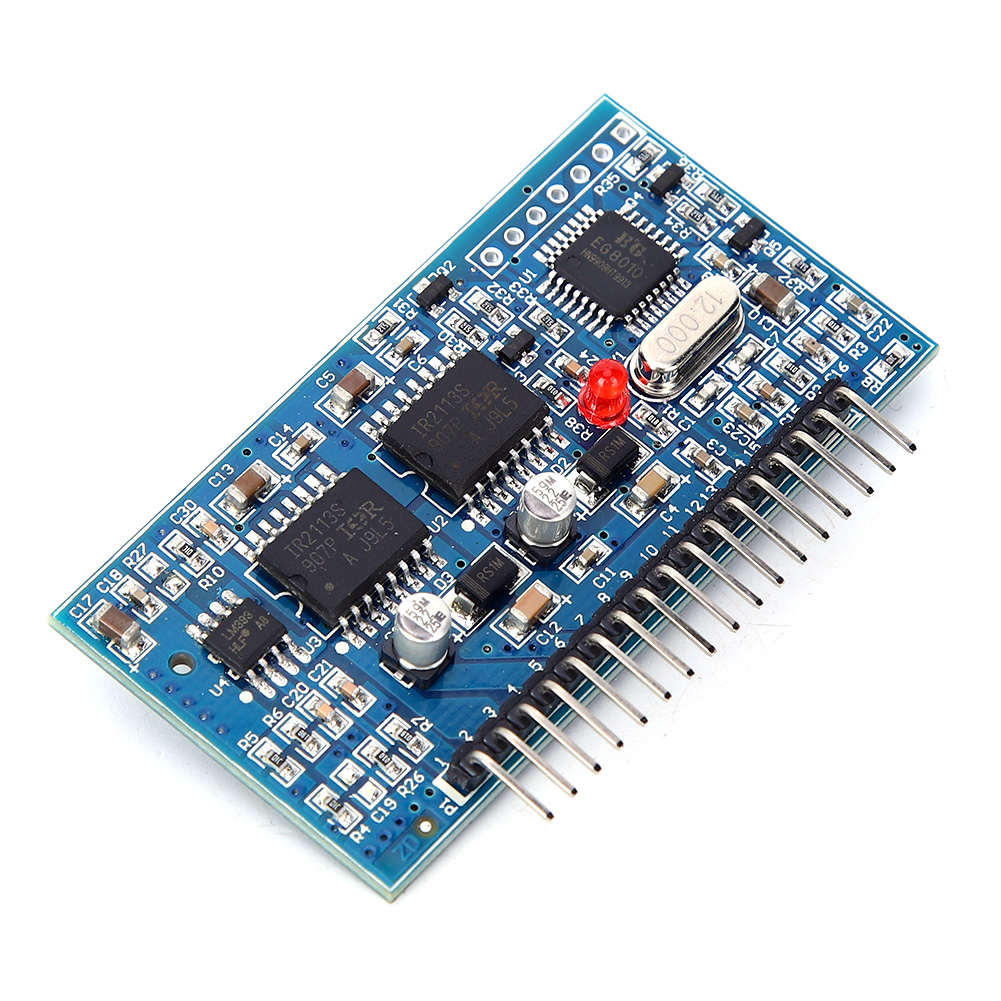

5v Sinus-wechselrichter Eg8010 Ir2110, 23,4 Khz Pwm-steuerplatine

Willkommen in unserem Shop! Entdecken Sie unser EG8010 Sinus-Wechselrichter-Treibermodul – eine umfassende und leistungsstarke digitale Lösung für Ihre Leistungswandlungen. Dieser Chip integriert eine Totzeitsteuerung und eignet sich ideal für ein- oder zweistufige DC/DC/AC-Wandlerarchitekturen mit industriellen Frequenzaufwärtstransformatoren. Angetrieben von einem externen 12-MHz-Quarzoszillator erzeugt er eine hochpräzise reine Sinuswelle mit 50 Hz oder 60 Hz, minimalen Verzerrungen und Oberwellen. Der in CMOS-Technologie gefertigte integrierte Schaltkreis vereint einen SPWM-Generator, eine Totzeitsteuerung, einen Amplitudenfaktor-Multiplikator, eine Sanftanlaufschaltung, eine Schutzschaltung, eine RS232-Schnittstelle und ein Treibermodul für LCD-Displays der Serie 12832. Er unterstützt unipolare und bipolare Modulation mit vier per Pin konfigurierbaren Totzeiteinstellungen: 300 ns, 500 ns, 1,0 µs und 1,5 µs. Die Echtzeitverarbeitung von Spannung, Strom und Temperatur gewährleistet optimale Stabilität. Der Sanftanlauf ist per Pin einstellbar und reagiert innerhalb einer Sekunde. Über die serielle Schnittstelle lassen sich Ausgangsspannung, Frequenz und weitere Parameter definieren. Das externe 12832-LCD-Display, angeschlossen über die serielle Schnittstelle, zeigt Spannung, Frequenz, Temperatur und Strom des Wechselrichters übersichtlich an. Technische Daten: - Modell: EG8010 - PWM-Trägerfrequenz: 23,4 kHz - Stromversorgung: 5 V - Konfigurierbare Ausgangsfrequenzen pro Pin: 50 Hz fest, 60 Hz fest, 0–100 Hz einstellbar, 0–400 Hz einstellbar (reine Sinuswelle) - Integrierte Schutzfunktionen: Überspannung, Unterspannung, Überstrom und Überhitzung Lieferumfang: - 1 Treibermodul (EG8010) Bitte beachten Sie, dass die tatsächliche Farbe des Produkts aufgrund der Lichtverhältnisse leicht von den Fotos abweichen kann. Geringfügige Messabweichungen sind möglich. Dieses Produkt ist in einer neuen oder älteren Version erhältlich; die Lieferung erfolgt nach dem Zufallsprinzip. Bitte stellen Sie sicher, dass Sie keine Präferenzen haben, bevor Sie bestellen.
