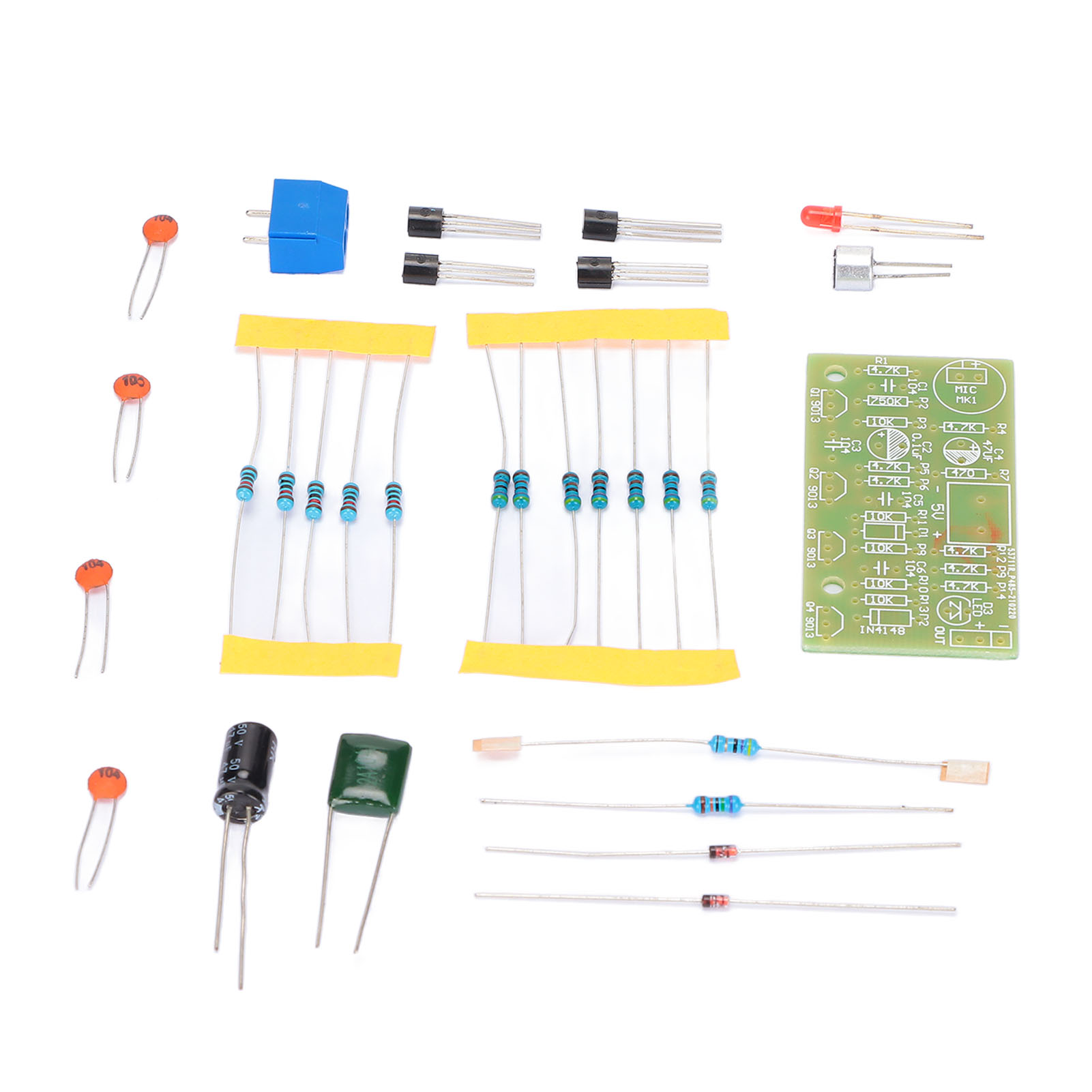

5v-sprachsteuerungsmodul Für Diy-projekte – Zubehörset Für Akustikplatinen

Willkommen in unserem Shop! Entdecken Sie unser sprachgesteuertes Schaltermodul – ideal für Ihre DIY-Projekte! Dieses Set bietet eine einfache Bedienung: Klatschen Sie einfach in die Hände, um den Schalter zu aktivieren. Hauptmerkmale: - **Optimierte Steuerung:** Steuern Sie den Schalter bequem per Handklatschen. - **Stabiler Betrieb:** Audioverstärkerschaltung bestehend aus Q1 und Q2. Das Audiosignal wird von MK1 erfasst, über C1 an die Basis von Q1 gekoppelt, verstärkt und anschließend vom Kollektor von Q1 zur Basis von Q2 übertragen. Ein negatives Rechtecksignal am Kollektor von Q2 triggert die bistabile Schaltung. - **Hohe Präzision:** Der Frequenzgang der R1-C1-Schaltung ist für hohe Empfindlichkeit auf ca. 3 kHz begrenzt. Beim Einschalten hält der bistabile Zustand Q4 gesperrt und Q3 gesättigt; D3 bleibt gesperrt. **Effizienz:** Wenn MK1 ein Steuersignal empfängt, wird nach zweifacher Verstärkung eine negative Rechteckwelle erzeugt. Ein negativer Impuls wandert über D1 zur Basis von Q3, was ein schnelles Umschalten des Stromkreises bewirkt und D3 nach der Differenzverarbeitung einschaltet. **Schnelle Reaktion:** Ein neues Steuersignal an MK1 schaltet den Stromkreis erneut und schaltet D3 aus. Die Platine verfügt über einen J1-Anschluss zum Anschluss externer Geräte (z. B. eines Relais) zur Erweiterung der Sprachsteuerungsfunktion. Eine Schutzdiode muss an die Spulenanschlüsse des Relais angeschlossen werden. **Produktdetails:** - Typ: Sprachschaltermodul-Kit - Betriebsspannung: 5 V - Abmessungen der Leiterplatte: ca. 28 x 49 mm / 1,1 x 1,93 Zoll **Lieferumfang:** 1 x Sprachschaltermodul-Kit
