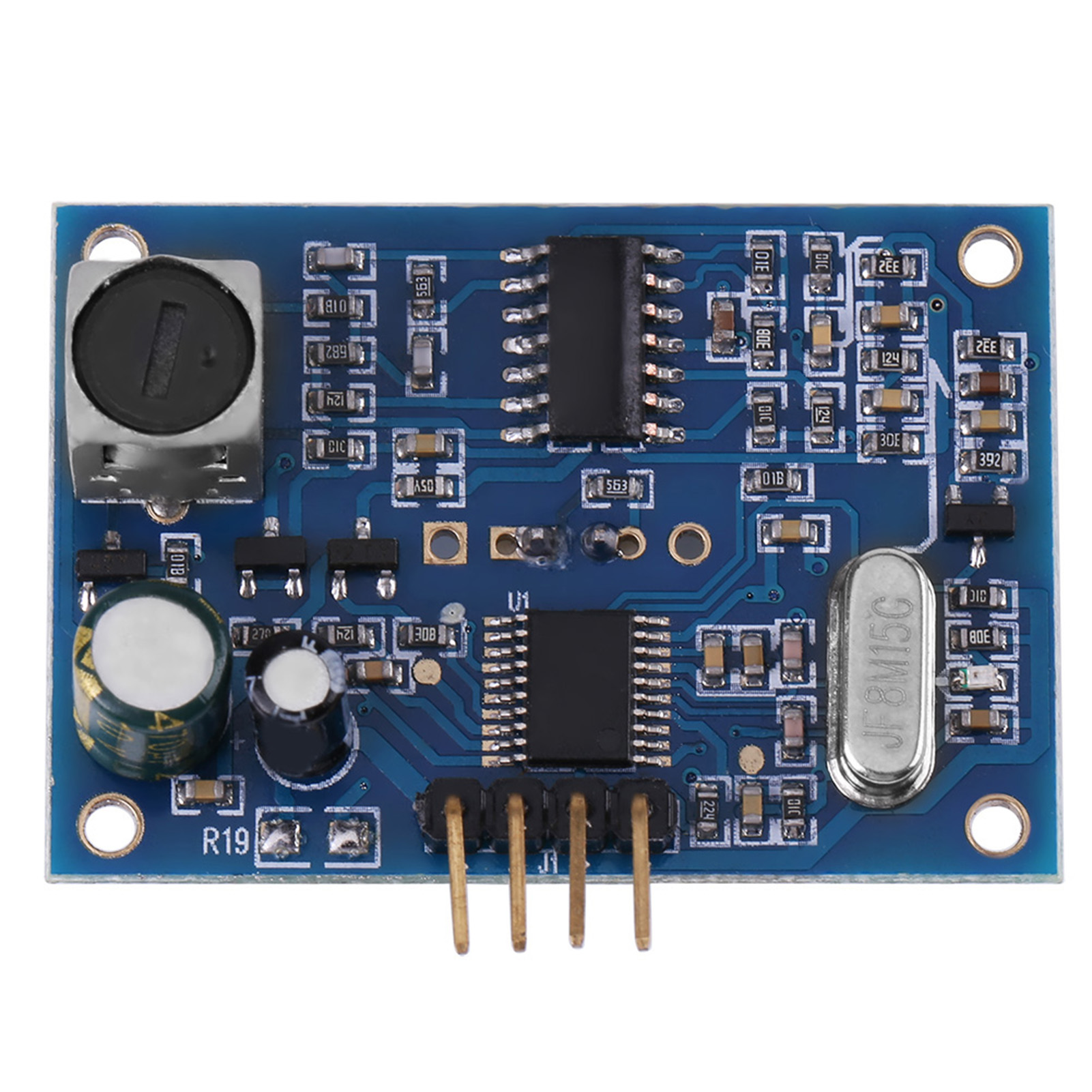

5v Ultraschall-distanzmessplatine Mit Wasserdichtem Sensor

1. Kompakte Größe, einfache Bedienung, präzise Distanzmessung. 2. Niedrige Spannung, geringer Stromverbrauch, stabile Leistung. 3. Hohe Messgenauigkeit, starke Störfestigkeit. 4. Integrierter, wasserdichter Sensor mit Kabelummantelung, geeignet für feuchte und raue Messumgebungen. 5. Vielseitig einsetzbar für horizontale Distanzmessung, Hindernisvermeidung, automatische Steuerung, Sicherheitstechnik, industrielle Steuerung usw. Eigenschaften: Kompakte Größe, einfache Bedienung, präzise Distanzmessung. Niedrige Spannung, geringer Stromverbrauch, stabile Leistung. Hohe Messgenauigkeit, starke Störfestigkeit. Integrierter, wasserdichter Sensor mit Kabelummantelung, geeignet für feuchte und raue Messumgebungen. Vielseitig einsetzbar für horizontale Distanzmessung, Hindernisvermeidung, automatische Steuerung, Sicherheitstechnik, industrielle Steuerung usw. Spezifikationen: Betriebsspannung: DC 5 V, Ruhestrom: 5 mA, Gesamtstrom: 30 mA, Wellenaussendefrequenz: 40 kHz, max. Messdistanz 5 m, Totzone 25 cm, Größe 28,5 x 41 mm, Auflösung ca. 0,5 cm, Winkel < 50°, Betriebstemperatur -10 °C bis 70 °C, Lagertemperatur -20 °C bis 80 °C, Verdrahtung: +5 V (Pluspol der Stromversorgung), Trig (Steuerung), RX, Echo (Empfang), TX, GND (Minuspol der Stromversorgung). Funktionsprinzip: (1) Die Entfernungsmessung wird über den IO-Port TRIG ausgelöst. Das Signal muss mindestens 10 µs lang hoch sein. (2) Das Modul sendet automatisch acht 40-kHz-Rechteckwellen und erkennt automatisch, ob ein Rücksignal empfangen wird. (3) Bei Empfang eines Rücksignals wird über den IO-Port ECHO ein hoher Pegel ausgegeben. Die Dauer des hohen Pegels entspricht der Laufzeit der Ultraschallwelle. Messdistanz = (Laufzeit des hohen Pegels * Schallgeschwindigkeit (340 m/s)) / 2. Das Modul ist einfach zu bedienen: Ein Port sendet ein Signal von mehr als 10 µs Länge hoch, anschließend wird auf einen hohen Pegel am Empfangsport gewartet. Der Timer wird aktiviert, sobald ein Ausgangssignal anliegt. Er liest die Zeit, die an diesem Port auf Low-Pegel wechselt – dies ist der Zeitpunkt der Messung. Anhand dieser Zeit kann die Entfernung berechnet werden. Durch kontinuierliche Messung lassen sich die Messwerte Ihres Mobilgeräts ermitteln. Das Ultraschall-Zeitdiagramm zeigt, dass lediglich ein Impulstriggersignal von mehr als 10 µs benötigt wird. Das Modul sendet daraufhin acht 40-kHz-Impulse und detektiert die zurückkehrende Welle. Sobald ein zurückkehrendes Signal erkannt wird, wird ein Echosignal ausgegeben. Die Impulsbreite des Echosignals ist proportional zur gemessenen Entfernung. Die Entfernung wird somit anhand des Intervalls zwischen Senden und Empfangen des Echosignals berechnet. Formel: µs/58 = cm oder µs/148 = Zoll; oder: Entfernung = High-Pegel-Zeit * Schallgeschwindigkeit (340 m/s)/2. Ein Testzyklus von mehr als 60 ms wird empfohlen, um den Einfluss des Sendesignals auf das Echosignal zu minimieren. Lieferumfang: 1 x Entfernungsmessmodul und Sensor. Hinweis: Bitte beachten Sie, dass die neue und die ältere Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
