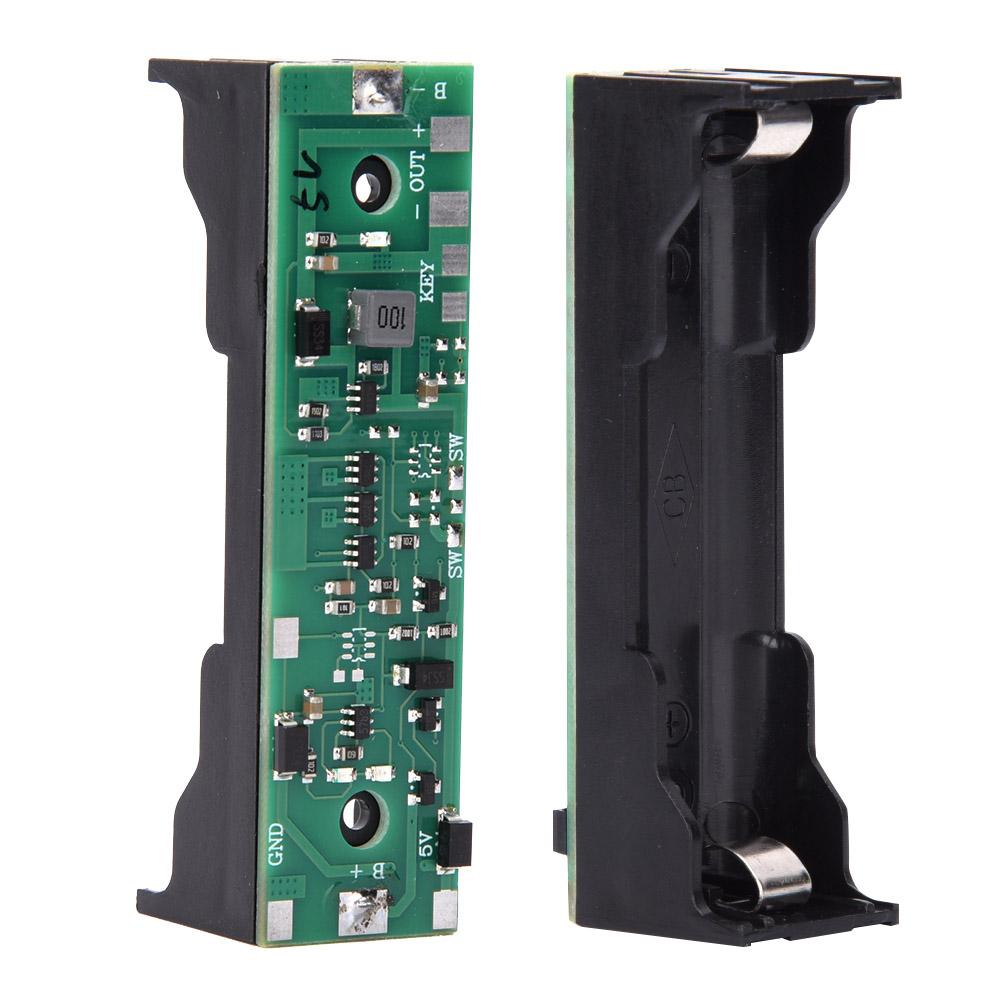

5v Usv 18650 Lithium-akku-boost-aufwärtslademodul Mit Schutz

1. Bei Verwendung als USV sollte der SW-Pin kurzgeschlossen werden, um den Ausgang dauerhaft zu halten. Bei Stromausfall kann die Stromversorgung jederzeit durch den Akku gestartet werden. 2. Bei Verwendung als mobile Stromversorgung kann ein Schalter am SW-Pin hinzugefügt werden. Dieser ist im ausgeschalteten Zustand nicht aktiv, verursacht keine statischen Verluste und ist sehr energiesparend. 3. Falls kein Schalter am SW-Pin vorhanden ist, kann dieser ebenfalls kurzgeschlossen werden. Die Ausgangsanzeige kann nach Abschluss aller Tests angelötet werden, um den Stromverbrauch zu reduzieren, ohne die normale Ausgangsleistung der Schaltung zu beeinträchtigen. 4. Während des Betriebs können verschiedene Ursachen (z. B. falsche Berührung, falsche Verbindung) dazu führen, dass das Modul in den Schutzmodus wechselt und keine Leistung ausgibt. Nach Behebung des Problems kann der Ladeanschluss der Platine an eine 5-V-Ladequelle angeschlossen werden. Die Platine ist dann nach dem Einschalten wieder aktiv und gibt wieder Strom aus. 5. Die MOS-Bauteile auf der Platine sind empfindlich gegenüber statischer Elektrizität. Verwenden Sie daher bitte einen Lötkolben mit Erdungskabel und treffen Sie entsprechende Antistatikmaßnahmen. Artikeltyp: 18650 Lithium-Batterie-Aufwärtswandler Eingangsspannung: 5 V Ausgangsspannung: 4,7 V 1 x 18650 Lithium-Batterie-Aufwärtswandler
