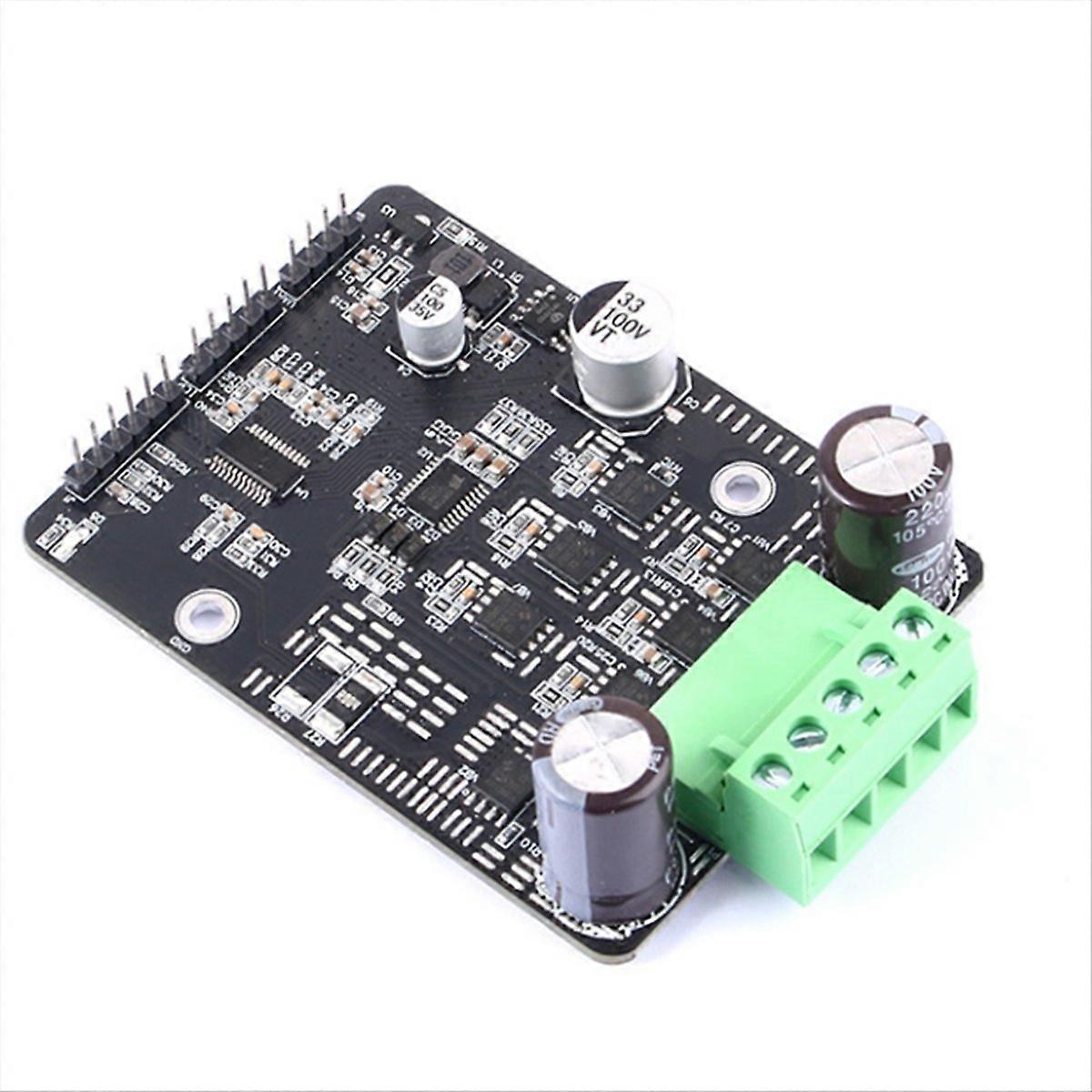

6–80 V Dc Bldc Drehstrom-motorsteuerung, 1600-w-motorsteuerplatine, Hall-effekt-freier Motorregler

Drehrichtungsumkehr (vorwärts/rückwärts), Feststellbremse, Drehzahlregelung per Potentiometer (PWM), Motorstatusanzeige per LED, Motorschutz: Selbsttest des MOS-Transistors beim Einschalten, Überhitzungsschutz des MOS-Transistors, Blockierschutz, Überstromschutz, Überspannungs- und Unterspannungsschutz. Das Modul misst 78 x 57 mm (Länge x Breite), ist 1,6 mm dick, arbeitet mit 6 bis 80 V und ist verpolungssicher. Es wird ohne Gehäuse geliefert. Bei einem Motorstrom unter 5 A ist eine normale Belüftung ausreichend. Ab 5 A ist eine zusätzliche Kühlung erforderlich. Der mitgelieferte Kühlkörper ist für einen Dauerstrom von 20 A ausgelegt. Die integrierte LED zeigt Standby-, Betriebs-, Fehlerzustände usw. an. Integriertes Potentiometer (0,5–5 V), PWM-Drehzahlregelung (Frequenz: 1–20 kHz), Tastverhältnis: 10 %. Integrierte FG-Drehzahlrückmeldung: Die Drehzahl wird in U/min berechnet: FG-Frequenz (Hz) * 60 / Polpaarzahl. Integrierte CW/CCW-Drehrichtungssteuerung: Drehung im Uhrzeigersinn (CW) in Ruhestellung, Drehung gegen den Uhrzeigersinn (CCW) in der unteren Position (GND) und in der oberen Position (CCW). Anwendungsbereiche: Pumpen, Medizintechnik, diverse Kompressoren, diverse Lüfter/Gebläse, Elektroschrauber, elektrische Jalousien, automatische Türen, Hydraulikpumpen, Luftpumpen, bürstenlose Gleichstromkompressoren für Kühlschränke, Rasenmäher, Sprühgeräte, Unterwasserantriebe usw. Der SNR8503M ist ein 32-Bit-Mikrocontroller, der sich hervorragend für die Entwicklung und das Debugging mittels Simulation eignet. Um Anwendern die schnelle Ansteuerung sensorloser BLDC-Motoren zu ermöglichen, hat unser Unternehmen den zugrundeliegenden Softwarealgorithmus entwickelt. Anwender müssen lediglich auf dieser Software aufbauend weitere Entwicklungen durchführen, um ihre Produktentwicklung schnell abzuschließen. Produktname: SNR8503M. Hall-Effekt-Sensor: sensorlos. Betriebsspannung: 6–80 V. Ansteuerungsmodus: PWM/seriell.
