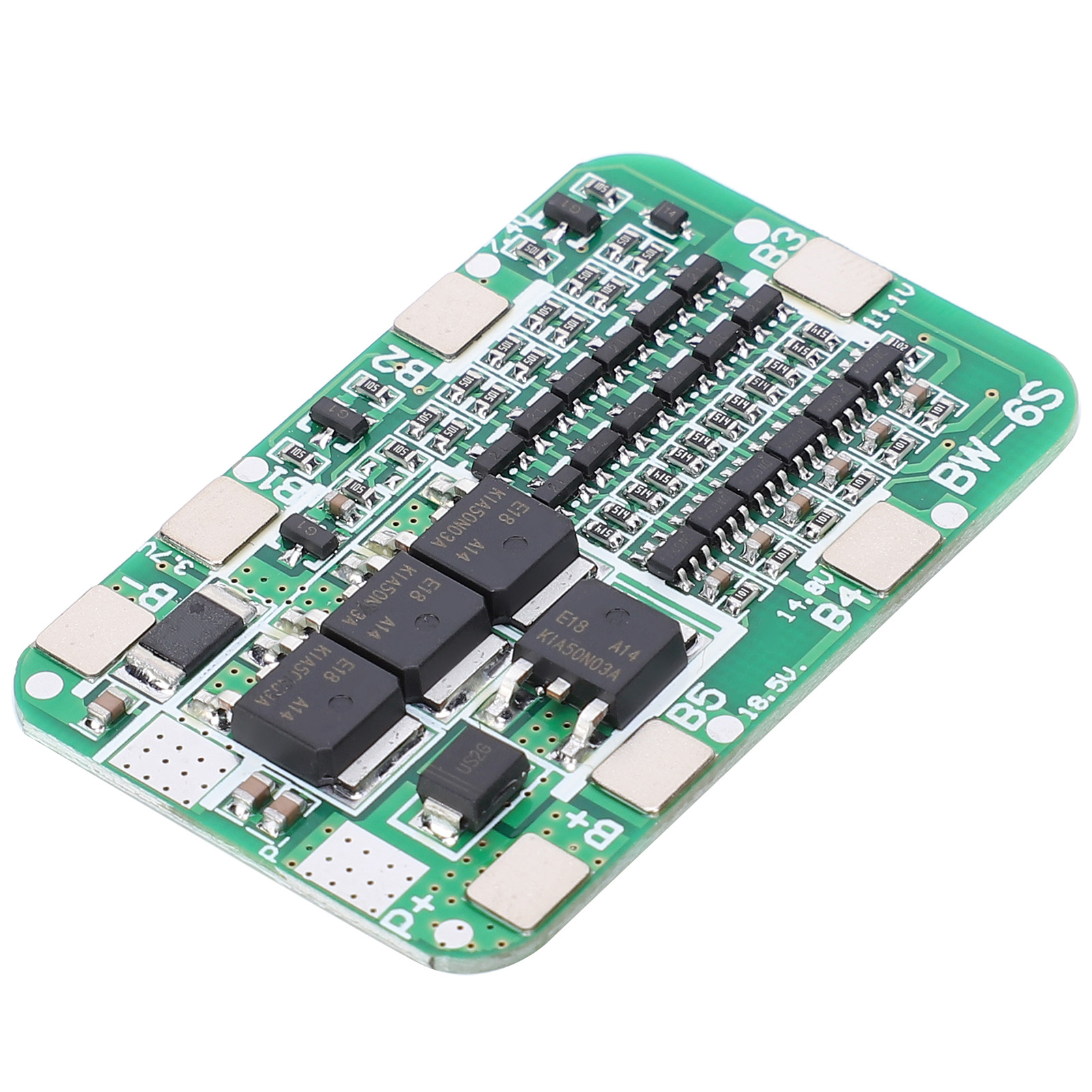

6-adrige Batterieschutzplatine Für 18650 Lithium-batteriemodule, 25,5 V, 15 A, Mit Überlast- Und Kurzschlussschutz

1. Die Batterieschutzplatine ist für sechs in Reihe geschaltete 18650-Lithium-Akkus ausgelegt. 2. Sie schützt vor Überladung, Tiefentladung, Überstrom und Kurzschlüssen. 3. Sie überwacht Spannung und Stromstärke der Akkuzellen in einem Temperaturbereich von -30 °C bis +80 °C, um Schäden durch hohe Temperaturen zu verhindern. 4. Die Schutzplatine sorgt für einen geringen Stromverbrauch im Betrieb und bei Tiefentladung und verlängert so die Lebensdauer der Akkus. 5. Sie wird häufig als Schutzplatine für 18650-Lithium-Akkus in Elektrowerkzeugen, Solaranlagen, Beleuchtungsanlagen usw. eingesetzt. Produkttyp: Batterieschutzplatine. Material: Leiterplatte. Anwendung: Schutzplatine für 18650-Lithium-Akkus in Elektrowerkzeugen, Solaranlagen, Beleuchtung usw. Beschreibung Spezifikationen Einheit Hinweis Entladung Maximaler Entladestrom: 15 A Momentaner Entladestrom: 25 A Aufladen Ladespannung: 25,5 V Ladestrom: 15 A (maximal) Überlastschutz Überlasterkennungsspannung: 4,28 ± 0,05 V Überlastschutzverzögerung: 0,1 s Überlastauslösespannung: 4,08 ± 0,05 V Tiefentladeschutz Tiefentladeerkennungsspannung: 2,55 ± 0,08 V Tiefentladeerkennungsverzögerung: 0,1 s Tiefentladeauslösespannung: 2,9 ± 0,1 V Überstromschutz Überstromerkennungsspannung: 150 mV Überstromerkennungsverzögerung: 9 ms Überstromschutzstrom: 30 ± 3 A Auslösebedingungen für den Überstromschutz Lastabschaltung Kurzschlussschutz Bedingungen für den Kurzschlussschutz Kurzschluss der externen Last Kurzschlusserkennungszeit 250 µs Kurzschlussschutz-Aktivierungsbedingung Lastabschaltung Innenwiderstand Leitfähigkeitswiderstand des Hauptstromkreises ≤ 20 mΩ Eigenverbrauch Betriebsstrom ≤ 30 µA Standby-Strom (Tiefentladung) ≤ 10 µA Betriebstemperatur Temperaturbereich -30 bis +80 °C 1 x Batterieschutzplatine
