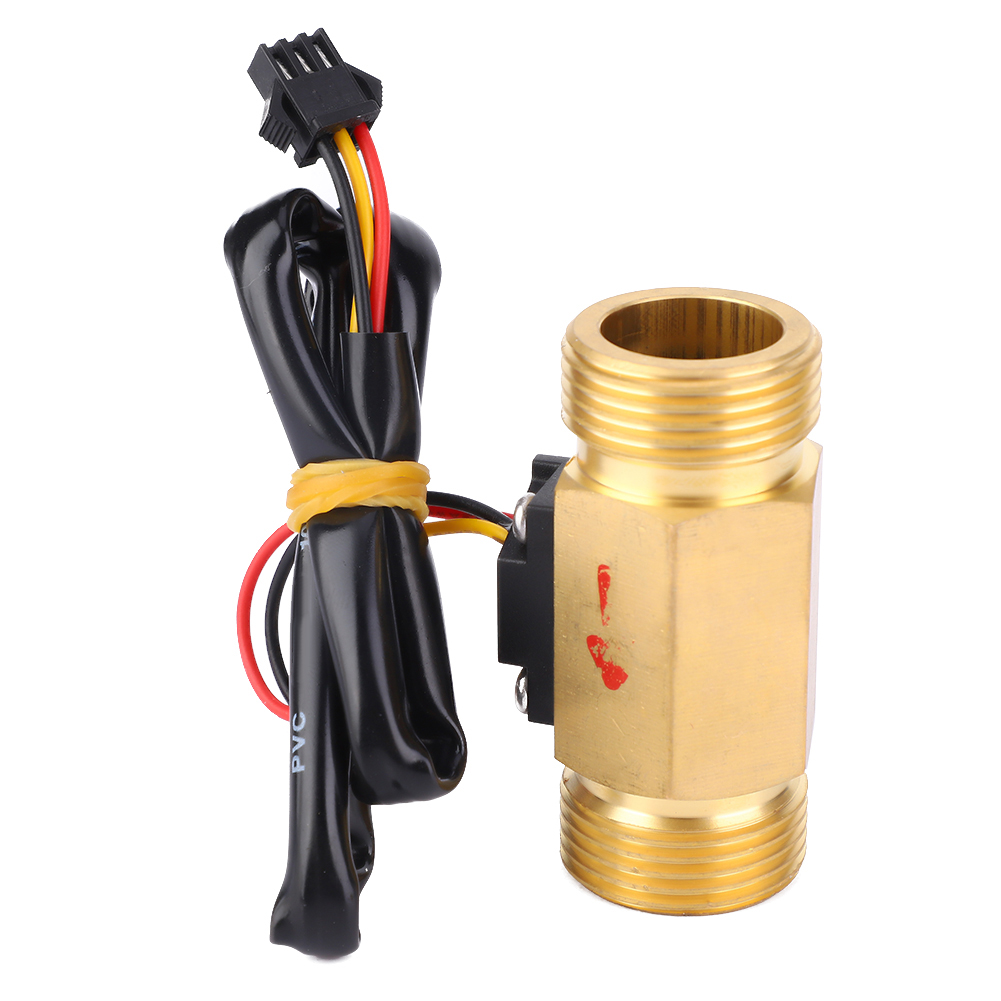

6-punkt-flüssigkeitsdurchflusssensor, Hall-effekt-durchflussmesser, 60 Mm Länge, Doppel-außengewinde, 1–30 L/min

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen Hall-Sensor-Durchflussmesser, der für die zuverlässige und dauerhafte Messung Ihrer Flüssigkeiten entwickelt wurde. Dieses Produkt verfügt über folgende technische Spezifikationen: **Detaillierte Spezifikationen:** - **Gewinde:** G3/4 Außengewinde-Außengewinde - **Durchflussbereich:** 1 bis 30 l/min - **Versorgungsspannung:** 5 V DC (Betriebsbereich: 5 bis 18 V) - **Genauigkeit:** 5 % - **Maximaler Betriebsstrom:** 15 mA (bei 5 V DC) - **Betriebstemperatur:** 0 bis 120 °C (nicht vereist) - **Betriebsfeuchtigkeit:** 35 bis 90 % rF (nicht vereist) - **Zulässiger Druck:** 4,3 V DC (5 V DC Eingang) - **Niedriger Impulsausgangspegel:** < 0,5 V DC (5 V DC Eingang) - **Impulsflusscharakteristik:** F = 8,1 * Q (Durchflussrate pro Minute) - 3 - **Impulsausgangs-Tastverhältnis:** 50 % ± 10 % - **Ausgangsanstiegszeit:** 0,04 μs - **Ausgangsabfallzeit:** 0,18 μS **Beständigkeit und Haltbarkeit:** - **Isolationswiderstand:** Der Isolationswiderstand zwischen dem Hall-Sensordraht und dem Ventilkörper beträgt mindestens 100 MΩ (bei 500 V Gleichspannung). - **Spannungsfestigkeit:** Der Hall-Sensordraht und das Ventilkörper halten einer Spannung von 600 V Wechselspannung (50/60 Hz) für 1 Sekunde ohne Isolationsfehler stand. - **Kältebeständigkeit:** Lagerung bei -20 ± 3 °C für 72 Stunden, anschließende Erwärmung auf Raumtemperatur für 1–2 Stunden ohne Fehler, Risse, Lockerungen, Ausdehnungen oder Verformungen der Teile. - **Feuchtigkeitsbeständigkeit:** Lagerung bei 60 ± 3 °C und einer relativen Luftfeuchtigkeit von 90–95 % rF für 72 Stunden, Der Isolationswiderstand beträgt mehr als 1 MΩ. - **Zugfestigkeit:** Eine Zugkraft von 10 N wurde 1 Minute lang auf den Ausgangsdraht ausgeübt, ohne dass dieser sich löste oder brach. - **Temperaturwechselbeständigkeit:** Das Produkt wurde 1 Stunde lang einer Umgebungstemperatur von 80 ± 3 °C ausgesetzt und anschließend 1 Stunde lang direkt bei -20 ± 3 °C gelagert. Es traten keine Risse, Lockerungen, Ausdehnungen, Verformungen usw. auf. - **Schlagfestigkeit:** Das ordnungsgemäß verpackte Produkt wurde aus einer Höhe von 50 cm in X-, Y- und Z-Richtung ohne jegliche Anomalie auf eine Betonoberfläche fallen gelassen. Die Abweichung betrug weniger als 10 %. - **Wärmebeständigkeit:** Das Produkt wurde 72 Stunden lang einer Temperatur von 80 ± 3 °C ausgesetzt und anschließend 1–2 Stunden lang auf Raumtemperatur abgekühlt. Es traten keine Anomalien auf, und die Teile zeigten keine Risse oder Lockerungen. Ausdehnung usw., Verformung usw. **Schaltplan:** - **Rotes Kabel:** Pluspol - **Schwarzes Kabel:** Minuspol - **Gelbes Kabel:** Impulssignalausgang **Lieferumfang:** - 1 x Durchflussmesser **Wichtige Hinweise:** - Starke Stöße und chemische Einwirkungen sind strengstens verboten. - Das Produkt darf nicht geworfen oder geschlagen werden. - Horizontale/vertikale Installation in beliebiger Richtung möglich. - Die Flüssigkeitstemperatur darf 80 °C nicht überschreiten.
