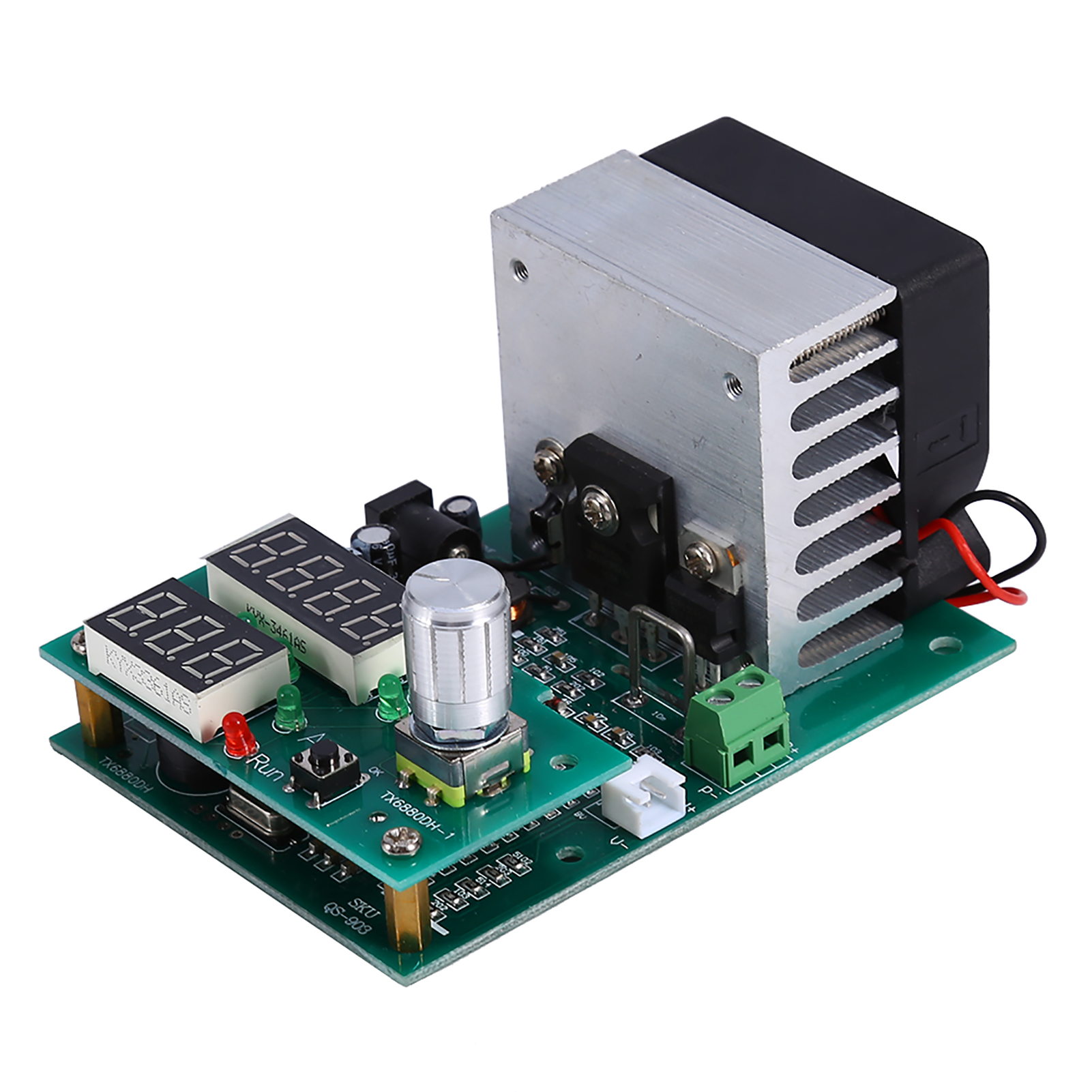

60-w-batterieentladetestmodul, 30-v-9,99-a-elektroniklast, Multifunktionale Kapazität

Willkommen in unserem Shop! Entdecken Sie unsere vielseitige und benutzerfreundliche elektronische Last, die speziell für Ihre Anforderungen an die Prüfung und Alterung elektronischer Bauteile entwickelt wurde. Dieses Multifunktionsmodul eignet sich ideal für die automatisierte Montage von Alterungsmodulen für Netzteile sowie für Batterietests. **Hauptmerkmale:** 1. Einfache und vielseitige elektronische Last. 2. Automatische Speicherfunktion für alle Parameter, perfekt geeignet für die automatisierte Montage von Alterungsmodulen für Netzteile. 3. Neueste Version mit etwas größeren Abmessungen und einem verbesserten Lüfter (5020 Delta-Hochgeschwindigkeitslüfter mit Doppellager). 4. Hervorragende Kühlungsredundanz, ideal für den Dauereinsatz. 5. Multifunktional, auch für Batterietests geeignet. **Technische Daten:** - Benötigte Stromversorgung: Gleichspannung 12 V (tatsächliche Spannung 11–14 V), Stromstärke mindestens 0,5 A. Bei ungeeignetem Netzteil wird „Err6“ angezeigt. - Betriebsarten: Einzeln Konstantstrommodus (CC). - Entladestrom: 0,20–9,99 A, nicht 0,1 A oder 0,01 A. - Maximaler Entladestromfehler: 0,7 % – 0,01 A. - Maximaler Kapazitätstestfehler: 0,5 A bis 2,5 %, 2 A bis 1,5 %, 5 A und darüber bis 1,2 %. - Abschaltspannungsbereich (offline): 1,0–25,0 V, nicht 1 V oder 0,1 V. - Entladespannung: 1,00–30,00 V. - Maximaler Spannungsmessfehler: 1 % ± 0,02 V. - Maximale Leistung: 60 W mit automatischer Strombegrenzung (Beispielsweise kann es bei 60 W bei 6 V 9,99 A und bei 20 V nur 3,00 A ziehen). - Maximale Akkukapazität im Test: 999,9 Ah oder 9999 Wh. Der Test wird beendet, sobald dieser Wert erreicht ist (der zuerst erreichte Wert beendet den Test). - Abmessungen der Platine: 60 W, 100 mm × 70 mm × 57 mm (der Lüfter ragt ca. 12 mm hervor). - Montageplätze: 60 mm × 88 mm, 3,2 mm Durchmesser, mit bereits installiertem 5-mm-Sockel. - Gewicht: ca. 184 g. - Lüftersteuerung: Intelligente Lüftersteuerung (automatische Drehzahlregelung abhängig von der Kühlkörpertemperatur). - Schutzfunktionen: Überhitzungsschutz „otP“, Überspannungsschutz „oPP“, Überspannungsschutz „ouP“, Verpolungsschutz und Schutz vor Überspannung. Anomalieschutz. **Bedienungsanleitung:** **A. Moduseinstellungen (standardmäßig ist der elektronische Lastmodus aktiv):** Halten Sie die Start/Stopp-Taste (rote Taste) gedrückt, während Sie das Testgerät einschalten, bis „Fun *“ angezeigt wird. Drehen Sie den Drehknopf, um die Einstellung zu ändern: „Fun1“ für den elektronischen Lastmodus, „Fun2“ für den Batteriekapazitätstestmodus. Drücken Sie die Start/Stopp-Taste, um die Einstellungen aufzurufen. Der Summer kann durch Drehen des Drehknopfs ein- („bEon“) oder ausgeschaltet („bEoF“) werden. Drücken Sie die Taste erneut, um das Testgerät neu zu starten. **II. Elektronischer Lastmodus:** 1. Schließen Sie das 12-V-Netzteil an und aktivieren Sie den elektronischen Lastmodus. Stellen Sie sicher, dass das Testgerät ausgeschaltet ist (die „RUN“-Anzeige ist aus; andernfalls drücken Sie die Start/Stopp-Taste, um die Last zu stoppen). Schließen Sie das zu testende Netzteil an die Eingangsklemmen (P+ P-) an und achten Sie dabei auf die richtige Polarität! 2. Stellen Sie die Strom- und Spannungsbegrenzung ein. Drehen Sie den Drehknopf, um den aktuellen Wert einzustellen, und drücken Sie ihn anschließend, um den Wert zu ändern. Die digitalen Anzeigen in der Mitte und rechts zeigen die aktuelle Einstellung an. 3. Drücken Sie die Start/Stopp-Taste, um die Last zu starten. Die Anzeige „RUN“ leuchtet auf, der Entladestrom wird angelegt und die tatsächliche Eingangsspannung wird angezeigt. Fällt die Spannung unter den Grenzwert, blinkt die Anzeige „RUN“ und ein akustisches Signal ertönt. 4. Der Strom kann jederzeit während des Tests geändert werden. Um den Spannungsgrenzwert zu ändern, muss die Last gestoppt werden. **B. Batteriekapazitätstestmodus:** 1. Die Batterie muss mit einem geeigneten Ladegerät vollständig geladen sein. 2. Schalten Sie das Testgerät ein und schließen Sie die Batterie an die Klemmen P+ P- (Strom) und V+ V- (Spannung) an, wenn Sie einen Vierleitertest verwenden. 3. Stellen Sie den Entladestrom und die Abschaltspannung ein. Drücken Sie die Start/Stopp-Taste, um den Test zu starten. Das Testgerät erkennt automatisch den 2- oder 4-Draht-Anschluss (Anzeige JS-2 oder JS-4). Bei einem Fehler die Verkabelung überprüfen. 4. Während des Tests werden Spannung, Stromstärke, Kapazität (Ah) und Energie (Wh) angezeigt. Nach Entladung bleiben die Daten blinkend angezeigt, begleitet von einem akustischen Signal. 5. Durch Drücken der Start/Stopp-Taste wird das Signal stummgeschaltet und die Entladedaten werden angezeigt. Erneutes Drücken löscht die Daten und führt zurück zum Einstellungsbildschirm. **Zusätzliche Informationen:** 1. Der Entladestrom kann während des Tests angepasst werden. Um die Abschaltspannung zu ändern, pausieren Sie den Test mit der Start/Stopp-Taste (die Entladedaten bleiben erhalten). Langes Drücken löscht die Daten. 2. Das Testgerät
