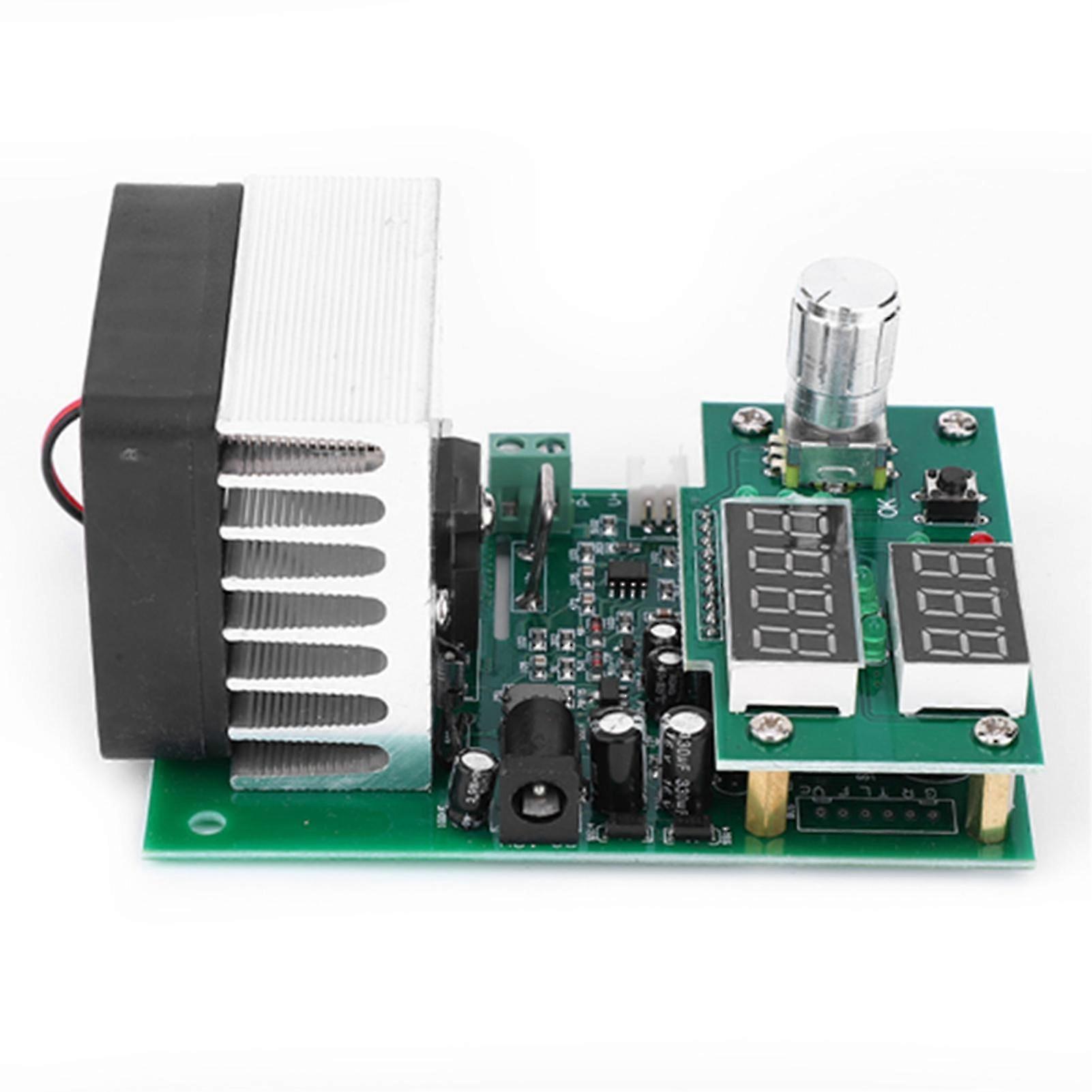

60w 9,99a 30v Batterieentladetest-ladegerät Mit Konstantlastmodul Für Alterungs- Und Kapazitätstests

Willkommen in unserem Shop! **Batteriekapazitätstester mit elektronischem Entlade- und Alterungsmodul** Dieses elektronische Entladetestmodul dient zur Ermittlung der tatsächlichen Kapazität von Batterien im Konstantstrommodus (DC). Es ermöglicht Ihnen die präzise Messung der Entladekapazität (Ah) und Energie (Wh) Ihrer Batterien und bietet gleichzeitig umfassenden Schutz vor Überladung, Überhitzung und Verpolung. **Detaillierte technische Daten:** - **Betriebsart:** Nur Konstantstrom (CC). - **Entladestrom:** Einstellbar von 0,20 A bis 9,99 A in Schritten von 0,1 A oder 0,01 A. - **Maximaler Fehler beim Entladestrom:** ±0,7 % ±0,01 A. - **Maximaler Fehler beim Kapazitätstest:** ±0,5 A bei 2,5 %, ±2 A bei 1,5 %, ±5 A und mehr bei 1,2 %. - **Einstellbare Abschaltspannung:** 1,0 V bis 25,0 V in 1-V-Schritten oder 0,1-V-Schritte. - **Entladespannung:** 1,00 V bis 30,00 V (der interne Spannungsabfall aufgrund des MOS-Widerstands begrenzt den Strom auf 6–7 A bei 1 V Eingangsspannung; für 9,99 A ist eine gemessene Spannung von über 1,3 V erforderlich). - **Maximaler Spannungsmessfehler:** ±0,8 % ±0,02 V. - **Maximale Leistung:** 60 W. Wird dieser Wert überschritten, wird der Strom automatisch begrenzt (z. B. bei 6 V: 9,99 A; bei 20 V: 3,00 A). - **Maximaler statistischer Wert:** 999,9 Ah oder 9999 Wh. Der Test stoppt automatisch bei diesem Wert. - **Befestigungslöcher:** 60 mm x 88 mm, 3,2 mm Durchmesser. - **Modul-Stromversorgung:** 12 V DC, Stromstärke ≥ 0,5 A. - **Lüftersteuerung:** Intelligent, passt die Drehzahl automatisch an die Kühlkörpertemperatur an. - **Integrierte Schutzfunktionen:** Überhitzung ("otP"), kurzzeitige Überlastung ("oPP"), Überspannung ("ouP"), Verpolung und anormale Versorgungsspannung. **Lieferumfang:** - 1 x Elektronisches Entladungsprüfmodul (wie oben beschrieben). **Bedienungsanleitung (Kurzfassung):** 1. **Moduseinstellung:** Halten Sie die Start/Stopp-Taste (kleine rote Taste) beim Einschalten des Geräts gedrückt, bis „Fun*“ angezeigt wird. Drehen Sie den Knopf, um Fun1 (elektronischer Lademodus) oder Fun2 (Kapazitätstestmodus) auszuwählen. Drücken Sie Start/Stopp, um den Summer einzustellen (bEon = ein, bEoF = aus). Drücken Sie erneut, um den Vorgang zu starten. 2. **Elektronischer Lademodus:** Schließen Sie das zu testende Netzteil an die Klemmen P+ und P- an (achten Sie auf die richtige Polarität). Stellen Sie Stromstärke und Abschaltspannung mit dem Drehknopf ein. Drücken Sie Start/Stopp, um zu beginnen. Die RUN-Anzeige leuchtet auf. Fällt die Spannung unter den Grenzwert, blinkt die Anzeige und der Summer ertönt. 3. **Kapazitätstestmodus:** Laden Sie den Akku mit einem geeigneten Ladegerät vollständig auf. Schließen Sie die Stromleitungen an die Klemmen P+ und P- an und, falls Sie eine 4-adrige Stromzange verwenden, die Spannungsleitungen an die Klemmen V+ und V-. Stellen Sie Entladestrom und Abschaltspannung ein. Starten Sie den Test. Das Modul erkennt automatisch die 2- oder 4-adrige Konfiguration (angezeigt als JS-2 oder JS-4). Während des Tests werden Spannung, Kapazität (Ah) und Energie (Wh) angezeigt. Nach Abschluss des Tests blinken die Daten schnell und ein akustisches Signal ertönt. **Wichtiger Hinweis:** Im Alarmfall kann der Strom nur reduziert, nicht aber erhöht werden. Das Modul speichert die Einstellungen und den Betriebszustand automatisch bei Stromausfall und stellt sie beim nächsten Einschalten vollständig wieder her.
