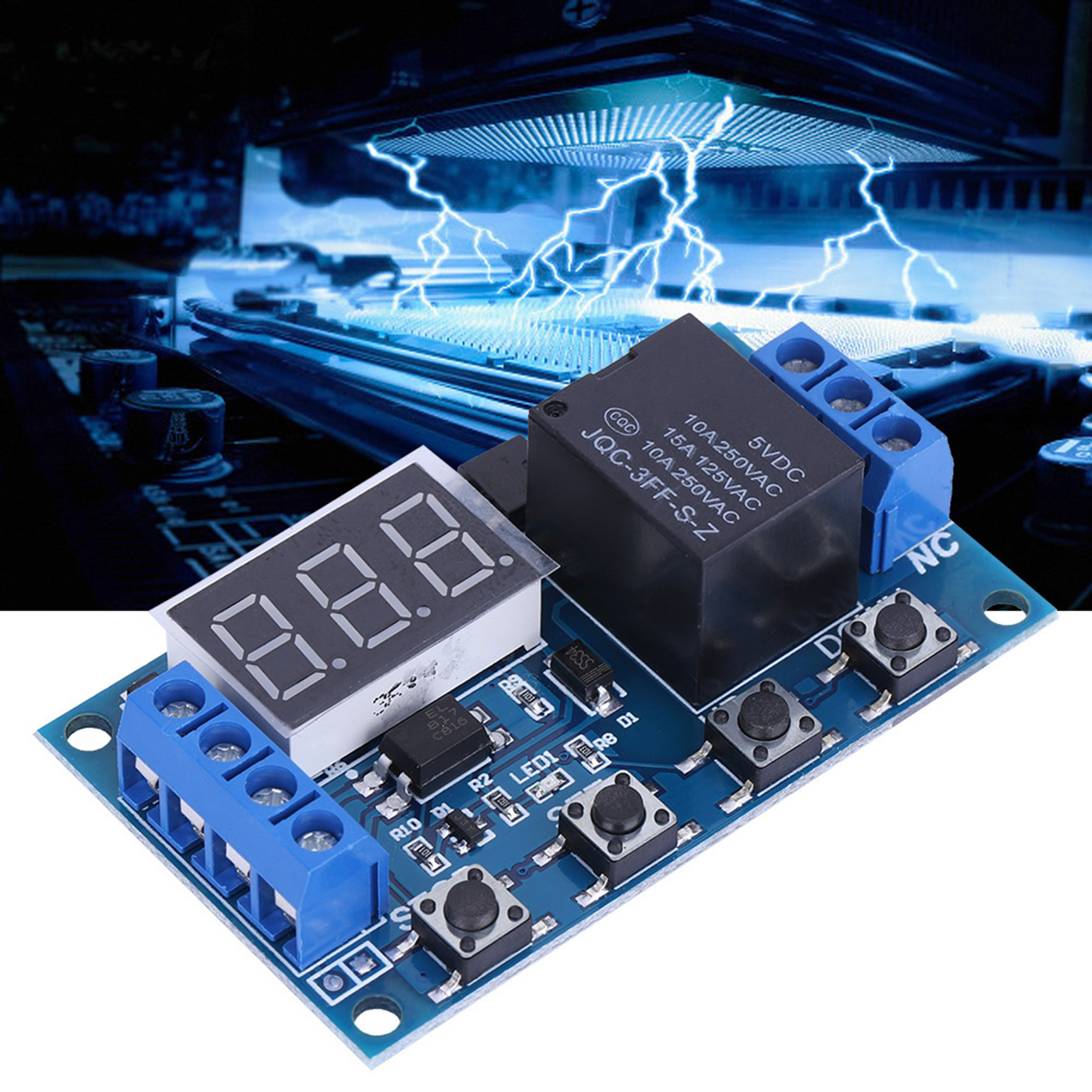

6v-30v Zeitverzögerungsrelaismodul Mit Led-anzeige, Ein-/ausschaltzyklus-timer, 5v Micro-usb-netzteil

Willkommen in unserem Shop! Dieses vielseitige Timer-Modul bietet Ihnen eine breite Palette an Zeitsteuerungsfunktionen. Mit einer erweiterten Gleichstromversorgungsspannung von 6 V bis 30 V unterstützt es auch die Stromversorgung über Micro-USB 5,0 V für eine besonders komfortable Nutzung. Hauptmerkmale: - Verpolungsschutz am Eingang mit Not-Aus-Taste. - Integrierter Schlafmodus: Nach 5 Minuten ohne Bedienung schaltet sich das Display automatisch aus. Durch Drücken einer beliebigen Taste können Sie es wieder aktivieren. - Unabhängig einstellbare Parameter OP, CL und LOP, die jeweils separat gespeichert werden können. - Alle konfigurierten Parameter werden bei Stromausfall automatisch gespeichert. - Optokoppler-Isolation für bessere Störfestigkeit, mit einer Leiterplatte in Industriequalität. Technische Daten: - Spannung: 6 V bis 30 V (Micro-USB-Unterstützung) 5,0 V) - Triggersignalquelle: High-Pegel (3,0 V bis 24 V), Signalmasse und Systemmasse sind nicht verbunden, um die Störfestigkeit zu verbessern (können aber verbunden werden). - Belastbarkeit: DC 30 V 5 A, AC 220 V 5 A - Ruhestrom: 20 mA - Betriebsstrom: 50 mA - Betriebstemperatur: -40 °C bis 85 °C - Abmessungen: ca. 6,2 x 3,8 x 1,7 cm / 2,44 x 1,49 x 0,67 Zoll - Zeitverzögerungsbereich: 0,1 Sekunden bis 999 Minuten (stufenlos einstellbar) Betriebsarten: - P1: Nach dem Triggersignal: Der Schalter ist während der "OP"-Zeit verbunden und wird anschließend getrennt. Während der "OP"-Zeit: - P1.1: Wird erneut ein Triggersignal empfangen, ist das Signal ungültig. - P1.2: Wird erneut ein Triggersignal empfangen, beginnt die Zeitmessung von Neuem. - P1.3: Wird erneut ein Triggersignal empfangen, wird der Schalter getrennt und die Zeitmessung gestoppt. - P2: Nach dem Triggersignal ist der Schalter während der "CL"-Zeit getrennt, dann während der "OP"-Zeit verbunden und wird nach Ablauf der Zeitmessung wieder getrennt. - P3.1: Nach dem Trigger Bei Anlegen eines Signals ist der Schalter während der „OP“-Phase verbunden, während der „CL“-Phase getrennt und durchläuft eine Schleife. Wird während der Schleife ein Signal empfangen, trennt der Schalter die Verbindung und die Zeitmessung stoppt. Die Anzahl der Schleifen (LOP) ist einstellbar. - P3.2: Nach dem Einschalten ist der Schalter ohne Triggersignal während der „OP“-Phase verbunden, während der „CL“-Phase getrennt und durchläuft eine Schleife. Die Anzahl der Schleifen (LOP) ist einstellbar. - P4: Signalhaltefunktion. Liegt ein Signal an, wird der Timer zurückgesetzt und der Schalter bleibt verbunden. Verschwindet das Signal, trennt er nach der „OP“-Zeit. Während der Zeitmessung setzt ein Signal den Timer zurück. OP: Verbindungszeit. CL: Trennungszeit. LOP: Anzahl der Schleifen (1 bis 999, „---“ steht für unendlich). Alle oben genannten Parameter sind unabhängig, werden aber in allen Modi verwendet. Wenn Sie beispielsweise die OP-Zeit auf 5 Sekunden einstellen, … P1.1, dann zu P1.2 wechseln. Die OP-Zeit in P1.2 beträgt ebenfalls 5 Sekunden. So wählen Sie den Zeitbereich aus: Nach dem Einstellen der Parameter im Auswahlmodus drücken Sie auf der Benutzeroberfläche die STOP-Taste, um den Zeitbereich auszuwählen: - Leuchtet die letzte Dezimalstelle, reicht der Bereich von 1 Sekunde bis 999 Sekunden. - Leuchtet die vorletzte Dezimalstelle, reicht der Bereich von 0,1 Sekunden bis 99,9 Sekunden. - Leuchtet jede Dezimalstelle, reicht der Bereich von 1 Minute bis 999 Minuten. Beispiel: Um die OP auf 3,2 Sekunden einzustellen, leuchten Sie die vorletzte Dezimalstelle auf. Es wird dann 03.2 angezeigt. So passen Sie die Einstellungen an: 1. Stellen Sie sicher, dass der Betriebsmodus ausgewählt ist. 2. Auf der Hauptbenutzeroberfläche (nach Nach dem Einschalten blinkt der aktuelle Modus und die Hauptoberfläche wird angezeigt. Halten Sie die SET-Taste 2 Sekunden lang gedrückt, um in den Auswahlmodus zu gelangen. Wählen Sie dann mit den AUF- und AB-Tasten den gewünschten Modus (P1.1 bis P-4) aus. 3. Nach der Modusauswahl drücken Sie kurz die SET-Taste, um den entsprechenden Parameter anzupassen. Der anzupassende Parameter blinkt. Stellen Sie den Wert mit den AUF- und AB-Tasten ein und drücken Sie dann die STOP-Taste, um den Zeitbereich auszuwählen. Drücken Sie die SET-Taste, um den nächsten Parameter anzupassen. 4. Nach dem Einstellen der Modusparameter halten Sie die SET-Taste 2 Sekunden lang gedrückt. Der aktuelle Modus blinkt und Sie kehren zur Hauptoberfläche zurück. Hauptoberfläche: Wenn das Relais nicht arbeitet, wird „000“ (ohne Dezimalpunkt) angezeigt; wenn das Relais arbeitet, wird ein Dezimalpunkt angezeigt. Oberflächenauswahlmodus: Halten Sie die SET-Taste gedrückt, um den Modus aufzurufen. Nach der Einstellung halten Sie die SET-Taste gedrückt, um zur Hauptoberfläche zurückzukehren. Relais-Aktivierungsmodus: - NEIN: Verbindung während der OP-Zeit erlaubt. - AUS: Verbindung nicht autorisiert, immer ausgeschaltet. Drücken Sie STOP auf der Hauptschnittstelle, um zwischen EIN und AUS umzuschalten. Der aktuelle Status
