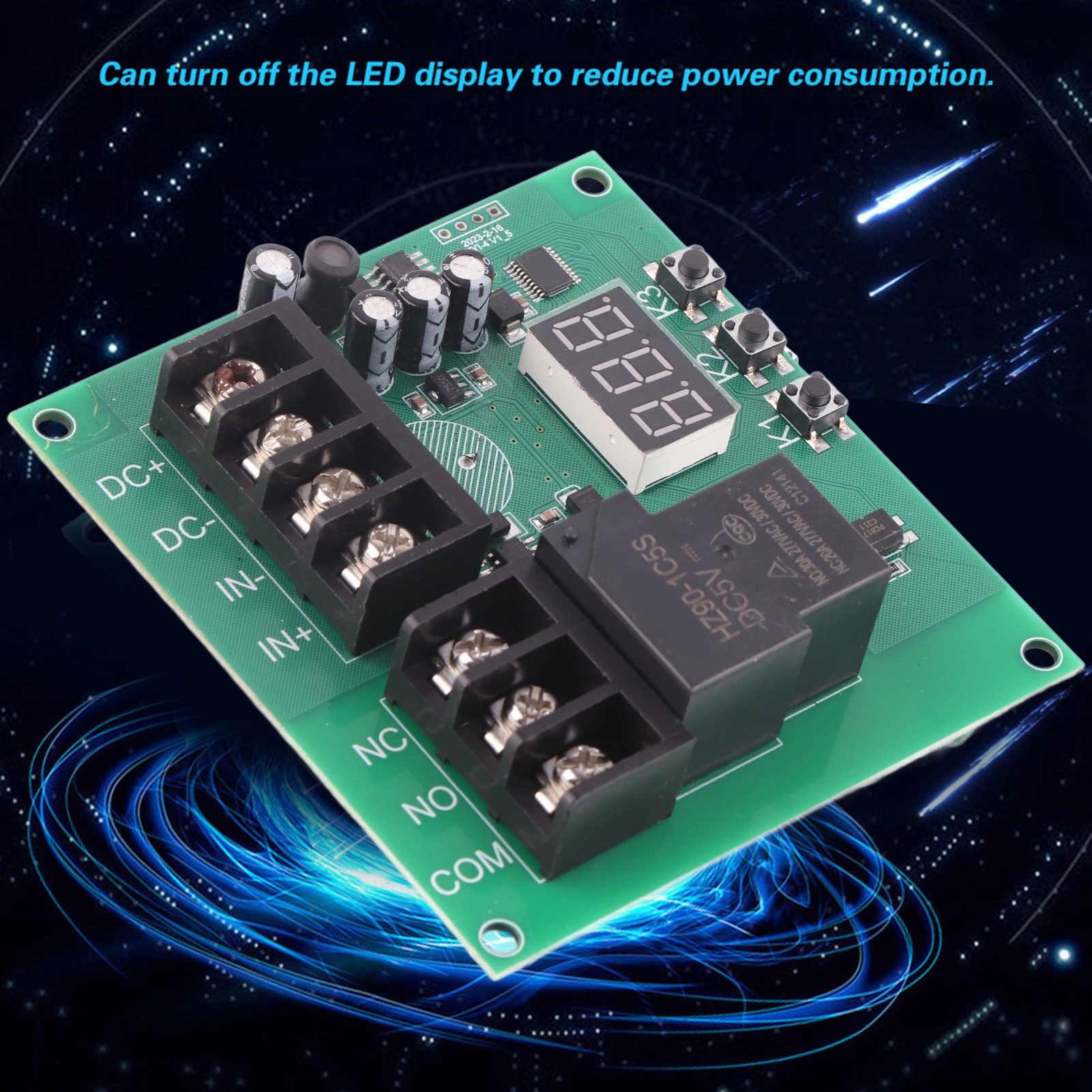

7–30 V 0–30 A Gleichstrom-erkennungsmodul, Überstromschutzrelaismodul

1. Dieses Modul erkennt Gleichstrom und steuert das Ein- und Ausschalten des Relais entsprechend dem vom Benutzer festgelegten Grenzwert. 2. Der Messbereich liegt bei 0–30 A Gleichstrom mit einer Genauigkeit von 0,01 A. 3. Mit Fehlerkalibrierungsfunktion. 4. Die LED-Anzeige kann zur Reduzierung des Stromverbrauchs abgeschaltet werden. 5. Das Modul kann zur Strombegrenzung im Stromkreis und zum Schutz elektrischer Geräte vor Stromschäden eingesetzt werden. Spezifikation: Modell: YYI-4 Versorgungsspannung: DC 7-30 V Messbereich: DC 0-30 A Genauigkeit: 0,01 A (10 mA) Standby-Strom: ca. 20 mA Gewicht: ca. 86 g Funktionsbeschreibung: P-11: Bei einem Messstrom > I1 (untere Stromgrenze) schließt das Relais; bei einem Messstrom I1 schließt das Relais; dieser Zustand bleibt bis zum Abschalten der Platine erhalten. P-21: Bei einem Messstrom > I2 (obere Stromgrenze) schließt das Relais; bei einem Messstrom I2 schließt das Relais; dieser Zustand bleibt bis zum Abschalten der Platine erhalten. P-31: Bei einem Messstrom I2 öffnet das Relais. P-32: Wenn der gemessene Strom I2 ist, schließt das Relais, andernfalls öffnet es. P-52: Wenn der gemessene Strom I2 ist, schließt das Relais. Dieser Zustand bleibt bis zum Ausschalten der Platine erhalten. Einstellungsbeschreibung: Beim Einschalten wird der gemessene Strom angezeigt. (Wenn kein Stromanschluss gemessen wird, blinken die LED-Ziffern.) Drücken Sie K1 ein zweites Mal (länger als 1 Sekunde, um Fehlbedienungen zu vermeiden). Auf dem Bildschirm erscheint: P11. K2 dient zur Moduseinstellung, K3 zur Funktionseinstellung. Drücken Sie K1 ein zweites Mal. Der Bildschirm blinkt: 0,05. Dies bedeutet, dass der Schwellenwert I1 0,05 A beträgt. K2 und K3 erhöhen I1. Drücken Sie K1 ein drittes Mal. Der Bildschirm blinkt: 0,10. Dies bedeutet, dass der Schwellenwert I2 0,1 A beträgt. K2 und K3 erhöhen I2. Drücken Sie K1 ein viertes Mal. Der Bildschirm zeigt den gemessenen Strom an und wechselt in den Standby-Modus. Halten Sie K2 oder K3 im Standby-Modus gedrückt, um den Messfehler des Stroms feinabzustimmen. Lieferumfang: 1 x Gleichstrom-Erkennungsmodul
