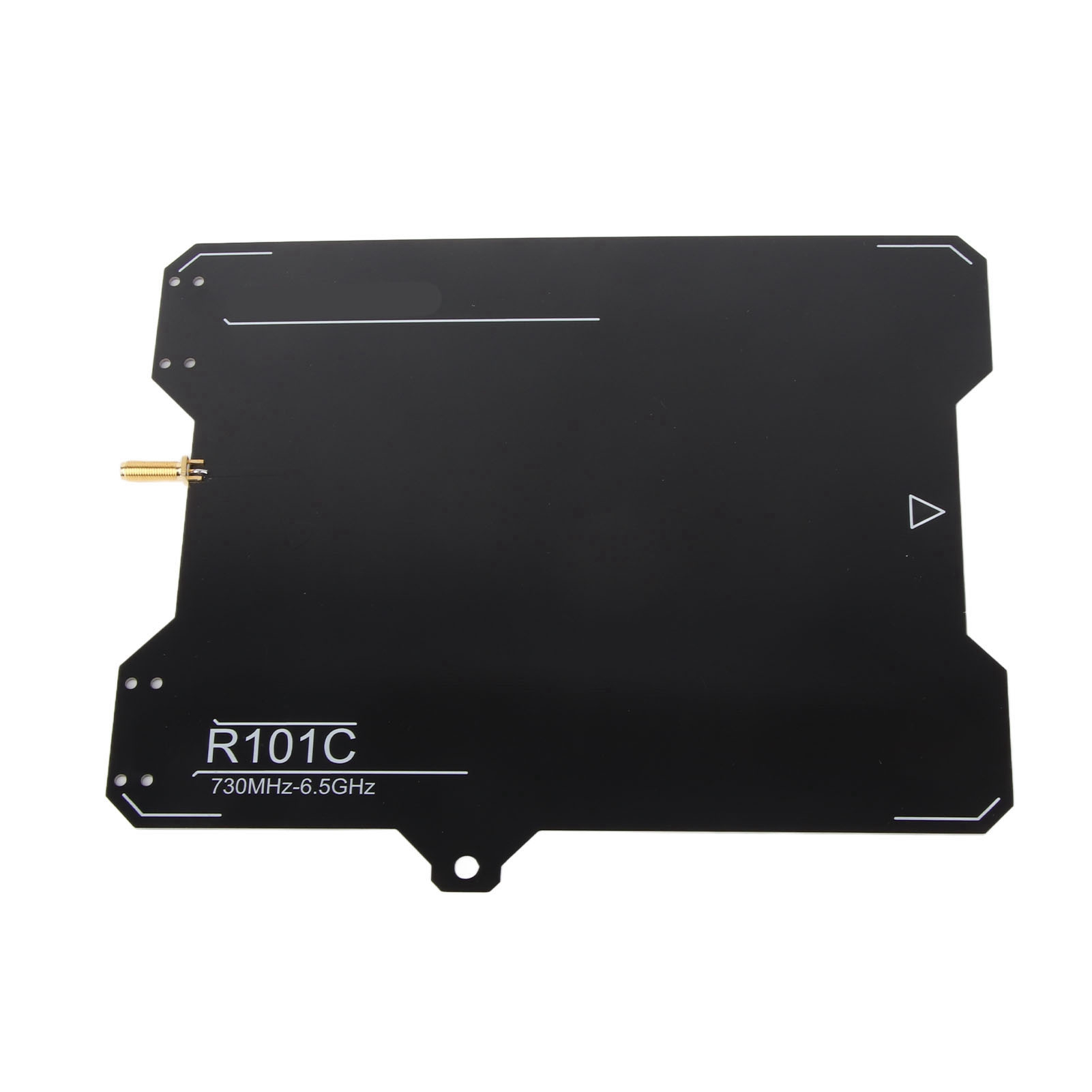

730 Mhz–6,5 Ghz Breitband-richtantenne Für Leiterplatten, Uwb-modul Mit Hoher Verstärkung R101c

Willkommen in unserem Shop! Entdecken Sie unsere Breitband-Richtantenne R101C – ein unverzichtbares Werkzeug für Funktechniker. Diese auf einer Leiterplatte gefertigte Gradientenschlitzantenne wurde für anspruchsvolle Laboranwendungen entwickelt, wie z. B. die gerichtete drahtlose Signalübertragung und den -empfang, die Signalquellenidentifizierung und Peilung sowie Breitbandsignalprüfungen. Ihre hervorragende Kohärenz und Stabilität machen sie zu einem zuverlässigen Gerät. Sie deckt einen breiten Frequenzbereich von 730 MHz bis 6,5 GHz ab und umfasst damit die gängigen Frequenzbänder für Mobilkommunikation, UWB-Positionierungsmodule und WLAN. Ihre Leistung ist bemerkenswert: hohe Richtwirkung, hohe Verstärkung (ca. 7 dBi bei 2,4 GHz) und geringe Größe. Die Rückflussdämpfung liegt unter 10 dB und das Stehwellenverhältnis (SWR) unter 2,0 im Nennbereich, was eine hervorragende Impedanzanpassung (50 Ω) gewährleistet. Dank ihres Designs ist sie vielseitig einsetzbar. Mit ihrer multifunktionalen Halterung lässt sie sich einfach an einer Workstation befestigen oder für den mobilen Einsatz handgeführt verwenden. Zusätzlich ermöglichen Befestigungslöcher auf der Rückseite die Anbringung am Brennpunkt eines Parabolreflektors zur Ansteuerung einer Satellitenschüssel. Die Richtwirkung ist optimiert: Das Strahlungsmuster weist eine scharfe Hauptkeule mit schwachen Nebenkeulen über das gesamte Frequenzband auf. Die -3-dB-Strahlbreite beträgt ca. 60° im Azimut und ca. 40° in der Elevation, wodurch die Antenne eine präzise Peilantenne ist. Sie ist robust, unterstützt eine HF-Eingangsleistung von bis zu 5 W (kurzzeitig bis zu 50 W) und ist für einen Temperaturbereich von -45 °C bis 80 °C und eine relative Luftfeuchtigkeit von bis zu 95 % geeignet. Sie ist mit einem SMA-Stecker (Außengewinde, Innenstift) ausgestattet. Ihre Bestellung umfasst: 1 R101C-Antenne.
