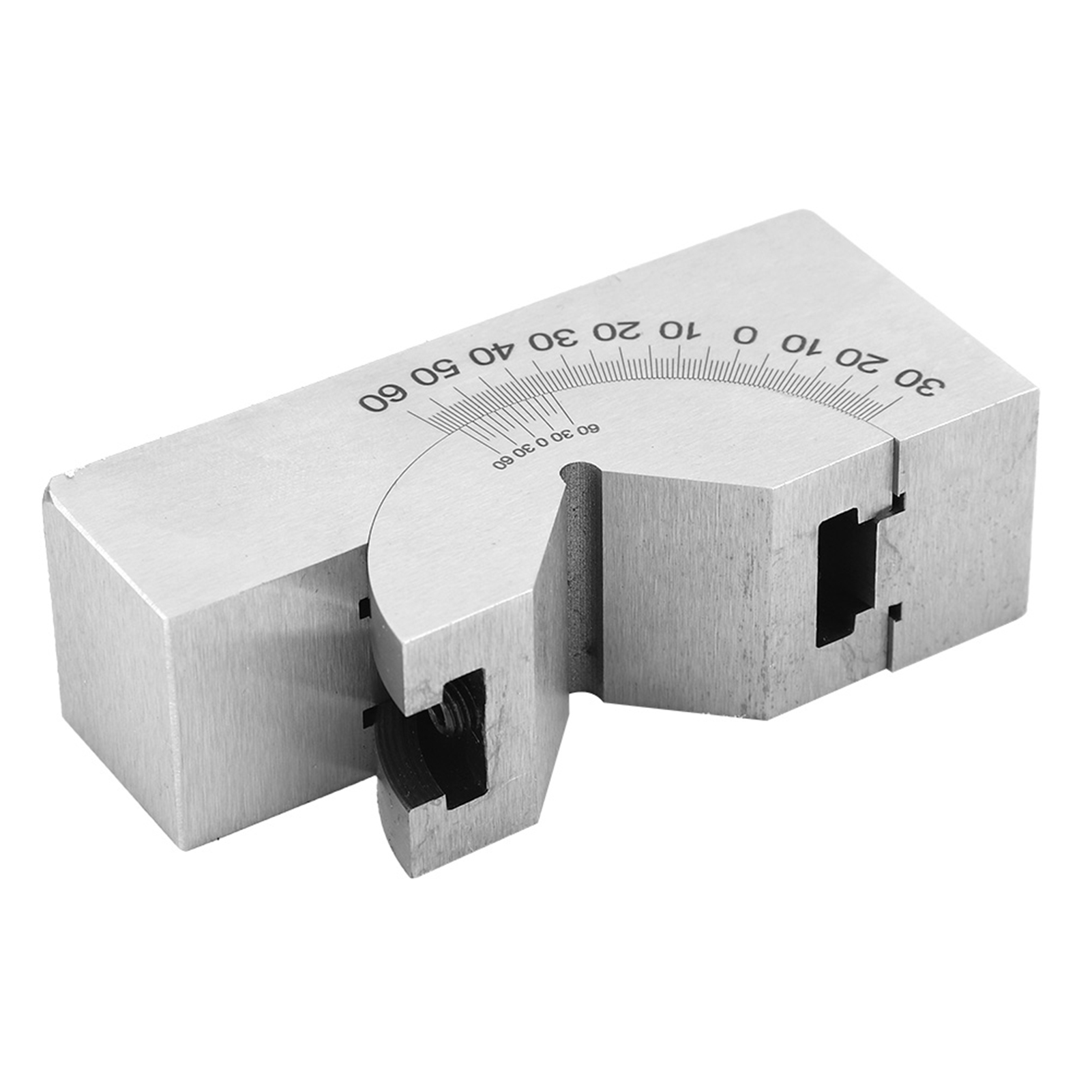

75x25x36 Ap30 Edelstahl Präzisions-v-blockschneider Mit Mikrojustierbarem Winkel

1. Hergestellt aus hochwertigem Edelstahl, oberflächengehärtet, robust und langlebig. 2. Anwendung: In Fräsmaschinen, Hobelmaschinen und Bohrmaschinen mit verstellbarem Winkelschleifer und Justierung am Sägeblatt, in Kombination mit anderen Vorrichtungen oder zum Einspannen des Werkstücks nach der Bearbeitung, z. B. für Schrägbearbeitung, Schräglochbohrungen usw. 3. Ein Cursor zeigt den stufenlosen Neigungswinkel an und kann anschließend mit Schrauben fixiert werden. Er dient zur Durchführung verschiedener Bearbeitungen mit festen Winkeln und zur Prüfung von Werkstücken. 4. Vernickelt, rostfrei, Parallelität und Vertikalität präzisionsgeschliffen bis 0,01 mm. 5. Dieser Winkel-V-Block zeichnet sich durch hohe Genauigkeit und einfache Bedienung aus. Ein Cursor zeigt den stufenlosen Neigungswinkel an und wird anschließend mit Schrauben fixiert. Er dient zur Bearbeitung und Prüfung von Werkstücken mit festen Winkeln. Die vernickelte, rostfreie und auf 0,01 mm präzise geschliffene Arbeitsfläche gewährleistet optimale Parallelität und Vertikalität. Dieser Winkel-V-Block zeichnet sich durch hohe Genauigkeit und einfache Bedienung aus. Spezifikationen: Material: Edelstahl; Abmessungen: ca. 75 x 25 x 36 mm; Farbe: siehe Abbildung. Anwendung: Nach dem Lösen der Schrauben den V-förmigen Block entlang der Führungsschiene ziehen und den gewünschten Winkel einstellen. Anschließend den Winkel mithilfe des Cursors ablesen. Die Punkte auf der Hauptskala entsprechen 1°, der Cursor ist in 10°-Schritte unterteilt. Wenn die „0“-Markierung des Cursors mit der „0“-Markierung der Hauptskala übereinstimmt, ist Messfläche A parallel und B senkrecht zur Bezugsebene. 1) Wenn sich der Cursor rechts von der Nulllinie der Hauptskala befindet, lesen Sie den Gradwert ab. Die Ablesung erfolgt mit dem Cursor auf der Nulllinie (entspricht der Ablesung eines Nonius). Die Messwerte in Grad (°) werden abgelesen. Die Messebenen A und B zeigen gegen den Uhrzeigersinn den Drehwinkel an. Befindet sich der Cursor links von der Nulllinie der Hauptskala, lesen Sie den Gradwert ab. Die Messwerte in Grad (°) werden abgelesen. Die Messwerte in den Messebenen A und B zeigen den Drehwinkel der Oberfläche im Uhrzeigersinn an. (3) Stellen Sie den Winkel auf den Zielwert ein und ziehen Sie den V-Block und die Basis fest. Wichtigste technische Indikatoren: (1) Bei der Messung einer Fläche parallel zur Grundfläche und der Messung von Fläche B muss der Kontakt zwischen dem Cursor „0“ und der Hauptskala „0“ senkrecht zur Bezugslinie größer als 3' sein. Die Abweichung der beiden Endpunkte der Nonius-Skala und der beiden 11°-Linien der Hauptskala darf maximal 5' betragen. Umgekehrt gilt: Nach dem Ausrichten der Hauptskala auf 0° (Zifferblatt „0“) und dem Festziehen der Schraube darf die Parallelität zwischen Fläche A und Grundfläche maximal 0,01 mm betragen, ebenso wie die Vertikalität zwischen Fläche B und Bezugslinie. (2) Im fixierten Zustand darf der Anzeigefehler des Winkelmessers maximal ±10' betragen. Lieferumfang: 1 x Winkelmesser, 1 x Schraubenschlüssel
