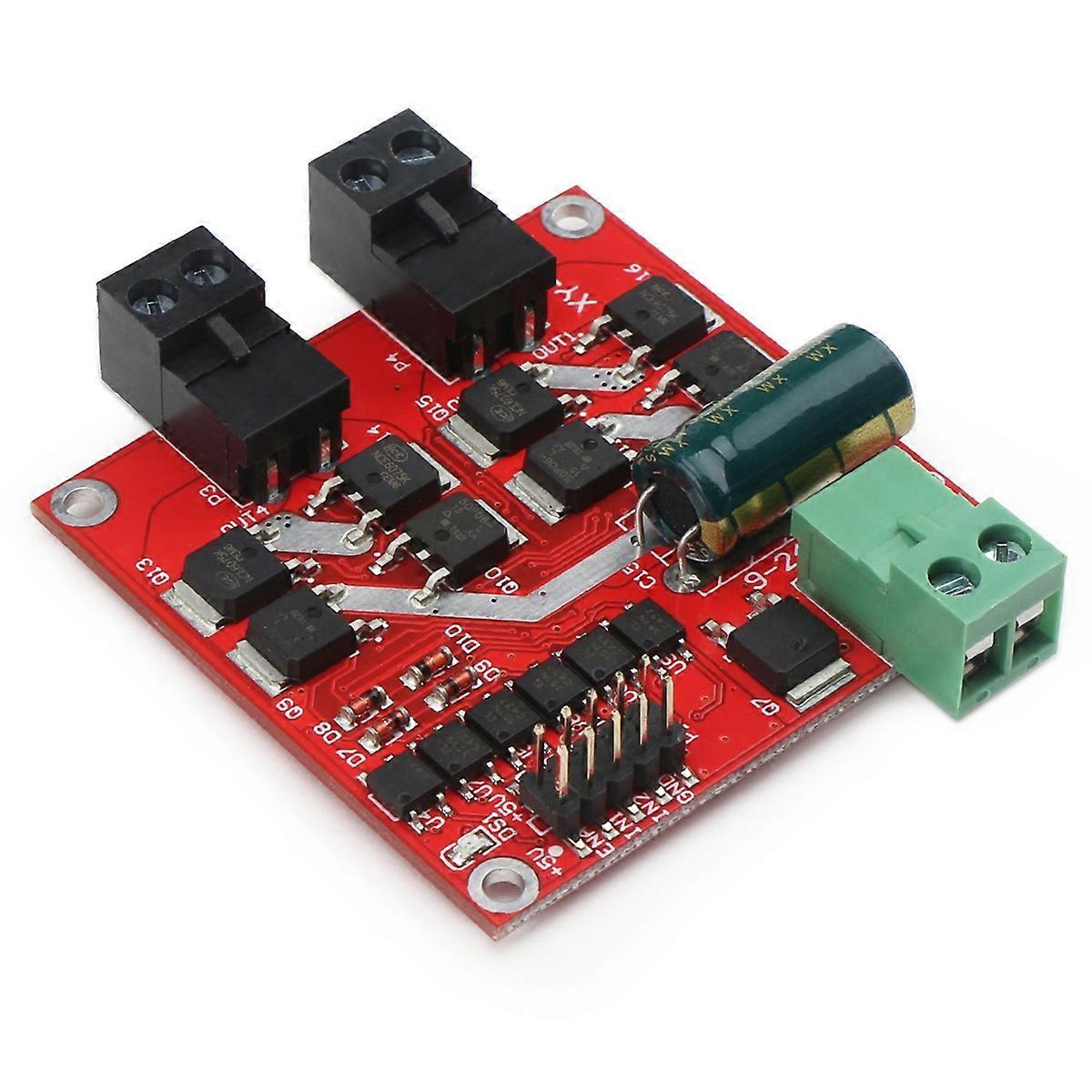

7a 160w 12v/24v Zweikanal-motorsteuermodul, Gleichstrommotorsteuerung, H-brücke, L298-logik, Pwm, Optokoppler

1. Doppelte H-Brücke, geeignet zum Betrieb von zwei Gleichstrommotoren (7 A pro Motor), hohe Leistung; breiter Eingangsspannungsbereich von 6,5 V bis 27 V; Signalisolation durch Optokoppler, direkt steuerbarer I/O-Port, störungsfrei; Unterspannungsschutz verhindert die Zerstörung des Moduls durch Überstrom; Hochleistungs-TVS-Dioden und ESD-Schaltung unterdrücken transiente Impulse und statische Elektrizität, verbesserte EMV-Eigenschaften, stabiles und zuverlässiges Produkt, Industriedesign. 2. Versorgungsspannung: 6,5 V bis 27 V. 27 V nicht überschreiten, da sonst das Modul zerstört wird. Es wird empfohlen, eine Sicherung in Reihe am Stromeingang zu schalten. Doppelte Motorschnittstelle, Nennausgangsstrom 7 A pro Motor, Spitzenstrom 50 A. Die Motorschnittstellen dürfen nicht kurzgeschlossen werden; eine 10-A-Sicherung wird empfohlen. Steuersignalspannung: 3 V bis 6,5 V, entsprechend dem Aktivierungssignal und dem Steuersignal für die positive Drehrichtungsumkehr. 3. Eingang für Aktivierungssignal (ENA) zur Drehzahlregelung mittels Pulsweitenmodulation (PWM), PWM-Frequenzbereich 0 bis 10 kHz, minimale Pulsbreite 10 µs. Betriebstemperatur: -25 °C bis 80 °C. Durchmesser der Montagebohrung: 3 mm. Achten Sie darauf, Kurzschlüsse auf der Rückseite der Leiterplatte zu vermeiden. Sie können eine Isolierfläche oder einen Kupferabstandshalter anbringen, um die Leiterplatte anzuheben. 4. Empfohlene Motorparameter: Für den Dauerbetrieb des Motors bei einer Nennspannung von 24 V wird eine Nennleistung von maximal 115 W oder ein Nennstrom von maximal 7 A empfohlen. Für den Dauerbetrieb des Motors bei einer Nennspannung von 12 V wird eine Nennleistung von maximal 40 W oder ein Nennstrom von maximal 7 A empfohlen. Vorsichtsmaßnahmen: 1. Verpolung der Stromversorgung nicht beachten. Verwenden Sie eine Sicherung in Reihe am Stromanschluss. Die Spannung muss zwischen 6,5 und 27 V liegen. Überspannung kann das Steuermodul beim Einschalten beschädigen. 2. Es wird empfohlen, dass der Nennausgangsstrom des Netzteils mindestens doppelt so hoch ist wie der Nennstrom des Motors, um sicherzustellen, dass das Netzteil die erforderliche Spannung nicht liefern kann.
